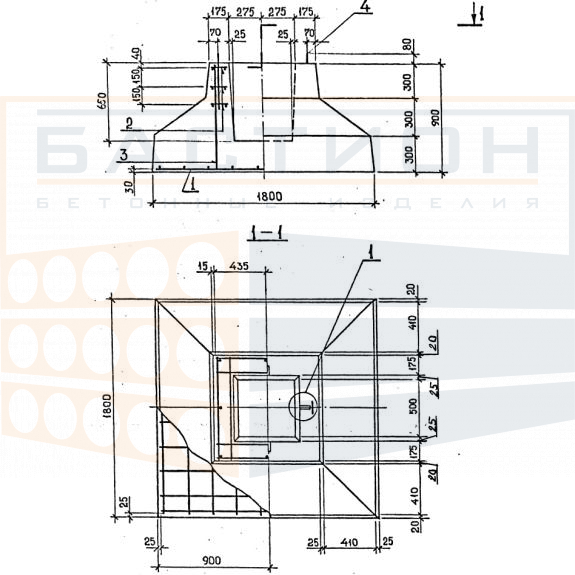

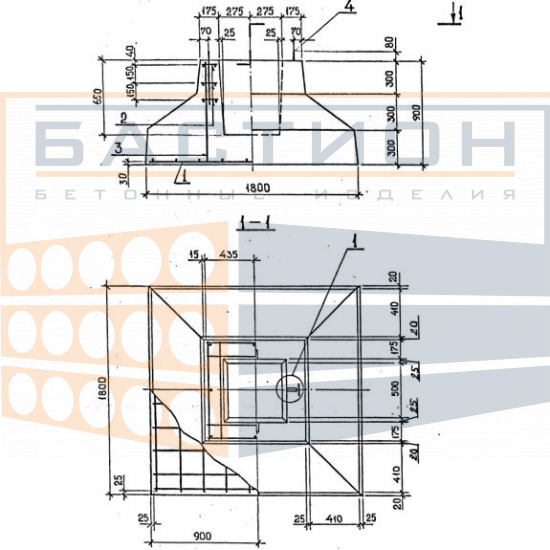

Фундамент стаканного типа 1Ф18.9-2

Стандарт изготовления изделия: ГОСТ 24476-80

Фундаменты сборные для колонн 1Ф18.9‑2 (ГОСТ 24476-80) – это надежные железобетонные конструкции стаканного типа, предназначенные для монтажа колонн квадратного сечения. Они представляют собой прочную опору, состоящую из полого квадратного стакана и широкой подошвы, обеспечивающей устойчивость. Данные фундаменты применяются в многоэтажном строительстве для возведения промышленных и общественных зданий.

Конструкция рассчитана на использование в каркасно-панельных сооружениях. Ее эксплуатация возможна в регионах с разными типами грунтов, включая зоны с повышенной сейсмической активностью. Высокая несущая способность, влагостойкость и прочность делают фундаменты 1Ф18.9‑2 (ГОСТ 24476-80) оптимальным решением для строительства в сложных климатических условиях.

Расшифровка маркировки

Маркировка фундамента 1Ф18.9‑2 (ГОСТ 24476-80) указывает на его основные характеристики:

• 1 – порядковый номер модели;
• Ф – фундамент стаканного типа;
• 18 – длина стороны подошвы (дм);
• 9 – высота изделия (дм);
• 2 – порядковый номер по несущей способности.

Обозначения наносятся на боковые грани изделий с помощью стойкой к стиранию черной краски. Кроме маркировки, указываются дата производства, название завода-изготовителя и объем конструкции.

Изготовление и характеристики

Фундаменты 1Ф18.9‑2 (ГОСТ 24476-80) выпускаются в строгом соответствии с нормами ГОСТ 24476-80. Для их производства используется метод формования в стальных опалубках, допускается применение неметаллических форм при соблюдении точности параметров. Отпускная прочность изделий должна составлять минимум 70% от проектной, а в зимний период – до 90%.

Для удобства транспортировки и монтажа в конструкции предусмотрены строповочные петли.

Основные материалы:

• Бетон – тяжелый бетон марки М200-М300, характеристики морозостойкости и влагостойкости подбираются в зависимости от условий эксплуатации.
• Арматура – стальной каркас из арматуры класса А-III, строповочные петли выполнены из стержней класса А-I.
• Соединение элементов – металлические элементы соединяются методом контактной сварки, обеспечивающей прочность каркаса.

Контроль качества:

• Периодические испытания – проверка морозостойкости и водонепроницаемости;
• Приемо-сдаточные испытания – контроль прочности и точности геометрии.

Технические характеристики

• Артикул: TUB234452
• Длина: 1800 мм
• Ширина: 1800 мм
• Высота: 900 мм
• Вес: 4250 кг

Транспортировка и хранение

Фундаменты 1Ф18.9‑2 (ГОСТ 24476-80) транспортируются и хранятся в горизонтальном положении. В складских условиях изделия размещают в два ряда с применением деревянных прокладок, расположенных строго вертикально.

При перевозке конструкции жестко фиксируются и укладываются в один ряд на деревянные настилы. Для погрузочно-разгрузочных работ используется специальная техника, а перемещение осуществляется с помощью встроенных строповочных петель.
