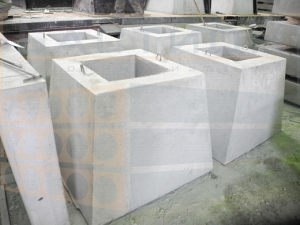

Фундамент стаканного типа 1Ф12.8-2

Стандарт изготовления изделия: ГОСТ 24476-80

Фундаменты сборные для колонн 1Ф12.8‑2 (ГОСТ 24476-80) – это надежные железобетонные конструкции стаканного типа, предназначенные для установки колонн с квадратным сечением. Они представляют собой сочетание полого квадратного стакана и широкой опорной подошвы, обеспечивающей устойчивость. Данные изделия находят применение в строительстве многоэтажных зданий различного назначения, включая производственные и общественные объекты.

Фундаменты 1Ф12.8‑2 подходят для каркасно-панельных сооружений и могут использоваться как в сейсмически активных зонах, так и на устойчивых грунтах. Их ключевыми преимуществами являются высокая прочность, влагостойкость и значительная несущая способность, что делает их универсальным решением для строительства в различных климатических условиях.

Расшифровка маркировки

Маркировка 1Ф12.8‑2 (ГОСТ 24476-80) содержит информацию о параметрах изделия:

• 1 – порядковый номер в серии;
• Ф – фундамент стаканного типа;
• 12 – длина стороны опорной подошвы (дм);
• 8 – высота изделия (дм);
• 2 – порядковый номер по несущей способности.

Маркировочные обозначения наносятся на боковые поверхности фундамента. Также указываются дата выпуска, производитель и объем изделия. Информация наносится черной стойкой краской с использованием стандартных шаблонов.

Изготовление и характеристики

Фундаменты 1Ф12.8‑2 (ГОСТ 24476-80) производятся в строгом соответствии с нормативами ГОСТ 24476-80. Для их изготовления применяется метод формования в стальной опалубке. При соблюдении всех требований допускается использование неметаллических форм. Отпускная прочность железобетонного изделия составляет минимум 70% от расчетных показателей, а в зимний период – до 90%.

Фундаментные блоки оборудованы строповочными петлями, предназначенными для удобства транспортировки и монтажа.

Основные материалы:

• Бетон – тяжелый бетон марок М200-М300, подобранный в зависимости от климатических условий.
• Армирование – каркас выполнен из стали класса А-III, а строповочные петли – из арматуры класса А-I.
• Соединения – сварочные работы выполняются методом контактной сварки для обеспечения прочности конструкции.

Контроль качества включает:

• Испытания на морозостойкость и водонепроницаемость;
• Проверку прочности и соблюдения геометрических параметров.

Технические характеристики

• Артикул: TUB234443
• Длина: 1200 мм
• Ширина: 1200 мм
• Высота: 750 мм
• Вес: 1900 кг

Транспортировка и хранение

Фундаменты 1Ф12.8‑2 (ГОСТ 24476-80) хранятся и транспортируются в горизонтальном положении. При складировании допускается укладка в два ряда с использованием деревянных прокладок, которые должны располагаться строго вертикально.

При перевозке изделия фиксируются в устойчивом положении и укладываются в один ярус на деревянные подложки. Для разгрузки и монтажа применяется специальная подъемная техника, а подъем осуществляется за строповочные петли, встроенные в конструкцию.
