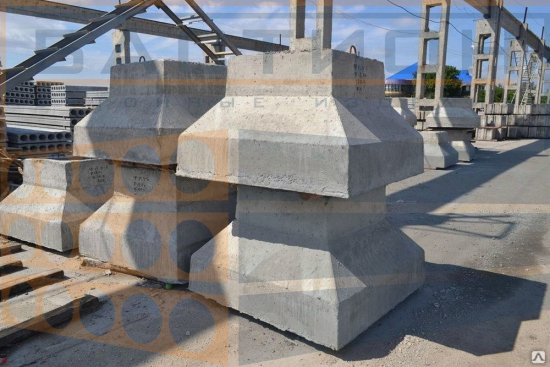

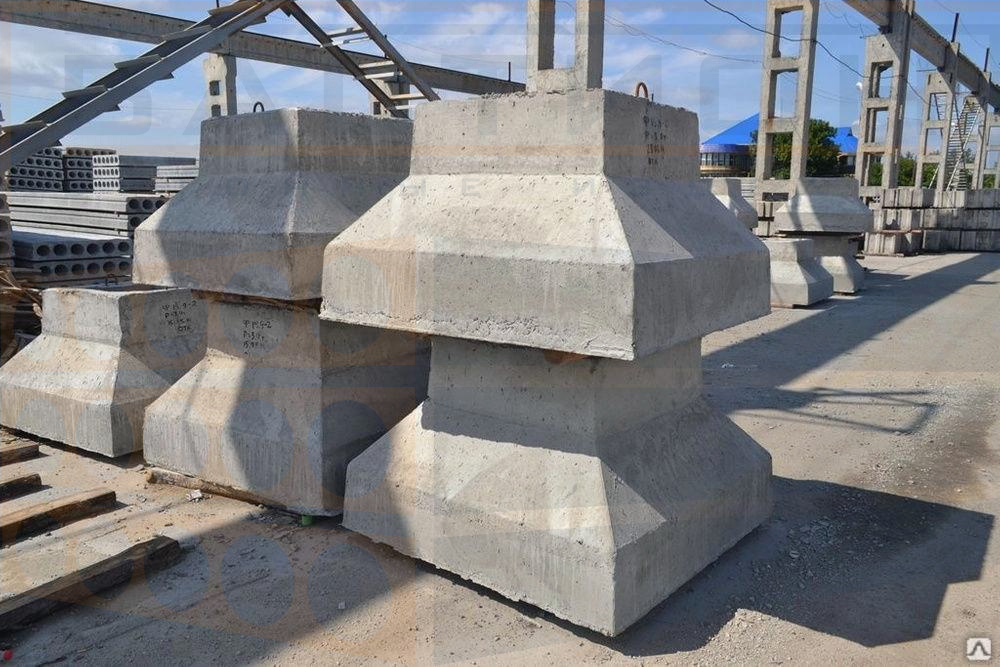

Фундамент стаканного типа 1Ф15.8-3

Стандарт изготовления изделия: ГОСТ 24476-80

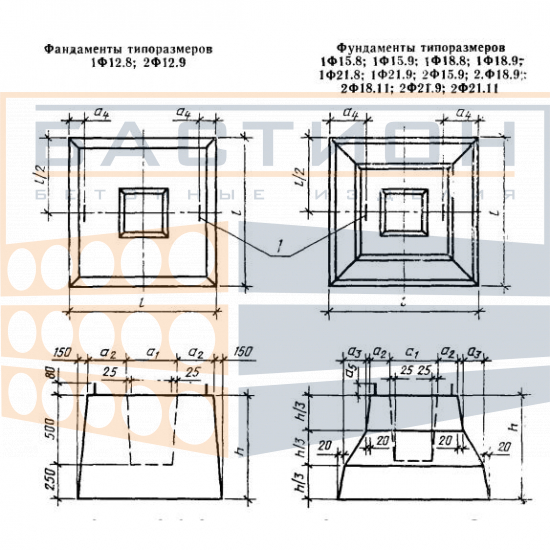

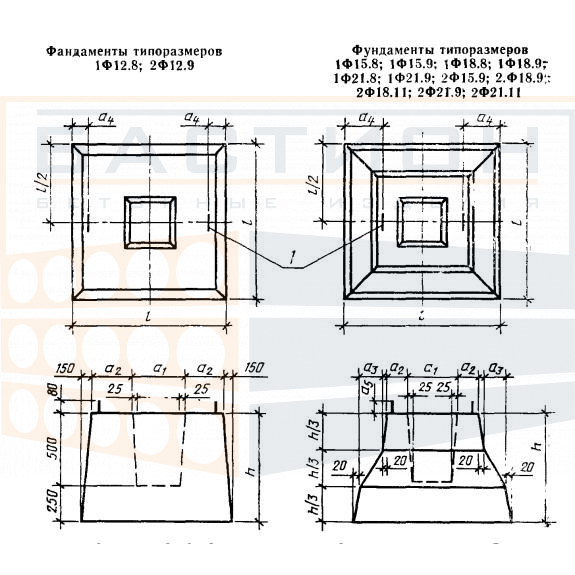

Фундаменты сборные для колонн 1Ф15.8‑3 (ГОСТ 24476-80) – это надежные железобетонные основания стаканного типа, предназначенные для монтажа колонн с квадратным сечением. Конструкция изделия представляет собой сочетание полого квадратного стакана и расширенной подошвы, обеспечивающей устойчивость. Данные фундаменты широко используются при строительстве многоэтажных объектов различного назначения – от общественных до промышленных зданий.

Фундаменты 1Ф15.8‑3 предназначены для работы в каркасно-панельных конструкциях. Они успешно применяются как в зонах с высокой сейсмической активностью, так и в регионах с низким уровнем сейсмичности. Высокая несущая способность, прочность и водонепроницаемость позволяют использовать эти фундаменты в самых разных климатических условиях.

Расшифровка маркировки

Маркировка фундамента 1Ф15.8‑3 (ГОСТ 24476-80) указывает на его основные параметры:

• 1 – порядковый номер в серии;
• Ф – фундамент стаканного типа;
• 15 – длина стороны подошвы (дм);
• 8 – высота изделия (дм);
• 3 – порядковый номер по несущей способности.

На боковых гранях изделия должны быть четко нанесены маркировочные символы, дата выпуска, название завода-изготовителя и объем изделия. Надписи выполняются стойкой к истиранию черной краской по утвержденным стандартам.

Изготовление и характеристики

Фундаменты 1Ф15.8‑3 (ГОСТ 24476-80) производятся в соответствии с техническими требованиями ГОСТ 24476-80. Изготовление осуществляется методом формования в стальных опалубках, при этом допускается использование неметаллических форм при соблюдении всех требований к точности геометрии. Минимальная отпускная прочность составляет 70% от проектной, а в зимний период – до 90%.

Для удобства монтажа в изделии предусмотрены строповочные петли.

Материалы изготовления:

• Бетон – тяжелый бетон марок М200-М300, морозостойкость и влагостойкость которого выбираются в зависимости от условий эксплуатации.
• Арматурный каркас – из стали класса А-III, а строповочные петли выполнены из арматуры класса А-I.
• Сварочные соединения – выполняются методом контактной сварки, что обеспечивает прочность всей конструкции.

Контроль качества включает:

• Испытания на морозостойкость и водонепроницаемость;
• Проверку прочности и точности геометрических параметров.

Технические характеристики

• Артикул: TUB234447
• Длина: 1500 мм
• Ширина: 1500 мм
• Высота: 750 мм
• Вес: 2500 кг

Транспортировка и хранение

Фундаменты 1Ф15.8‑3 (ГОСТ 24476-80) должны храниться и транспортироваться в горизонтальном положении. При складировании изделия укладываются штабелями в два ряда с обязательным использованием деревянных разделительных прокладок, расположенных строго вертикально.

При перевозке фундаменты жестко фиксируются в одном положении, размещаясь на деревянных подкладках в один ряд. Для погрузки и разгрузки применяется специализированная техника, а подъем осуществляется с использованием встроенных строповочных петель.
