Фундамент стаканного типа 1Ф18.8-1

Стандарт изготовления изделия: ГОСТ 24476-80

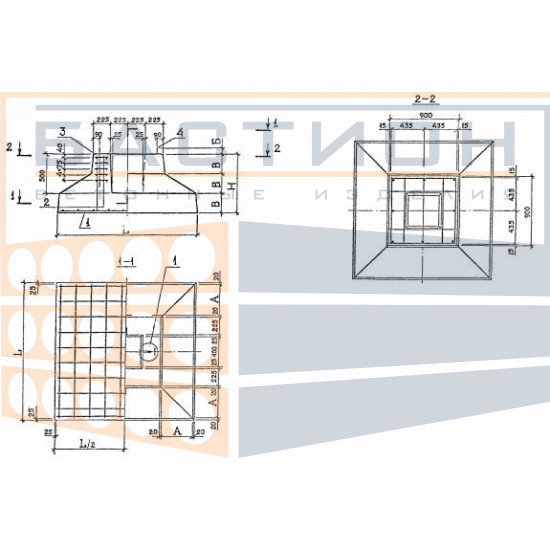

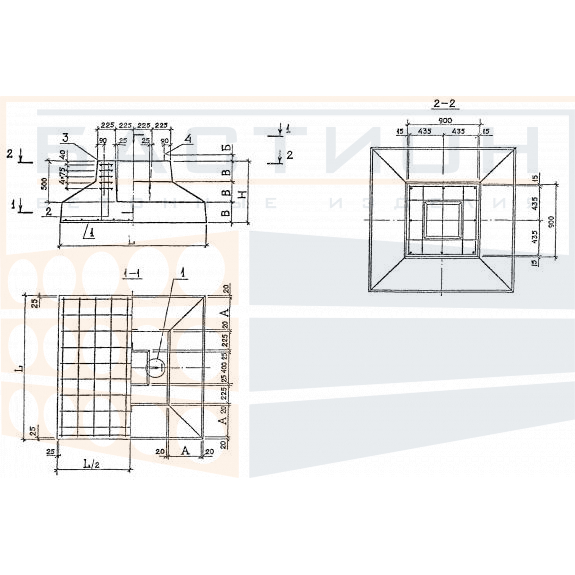

Фундаменты сборные для колонн 1Ф18.8‑1 (ГОСТ 24476-80) – это прочные железобетонные основания стаканного типа, предназначенные для установки колонн с квадратным сечением. Конструкция включает в себя полый квадратный стакан и расширенную подошву, обеспечивающую устойчивость. Эти изделия находят применение в строительстве многоэтажных зданий различного назначения, включая производственные и общественные сооружения.

Фундаменты 1Ф18.8‑1 рассчитаны на использование в каркасно-панельных конструкциях. Они подходят как для сейсмически активных зон, так и для регионов с низким уровнем сейсмичности. Благодаря высокой прочности, несущей способности и водонепроницаемости они успешно применяются в самых различных климатических условиях.

Расшифровка маркировки

Маркировка фундамента 1Ф18.8‑1 (ГОСТ 24476-80) содержит информацию о его характеристиках:

• 1 – порядковый номер в серии;
• Ф – фундамент стаканного типа;
• 18 – длина стороны подошвы (дм);
• 8 – высота конструкции (дм);
• 1 – порядковый номер по несущей способности.

Маркировка наносится на боковые поверхности изделия стойкой к стиранию черной краской. Также указываются дата выпуска, наименование производителя и объем бетонного элемента.

Изготовление и характеристики

Фундаменты 1Ф18.8‑1 (ГОСТ 24476-80) изготавливаются в соответствии с нормативами ГОСТ 24476-80. Производство осуществляется методом формования в стальных опалубках, однако допускается применение неметаллических форм при соблюдении всех технических требований. Готовое изделие должно обладать отпускной прочностью не менее 70% от проектной, а в зимний период – до 90%.

Для удобства транспортировки и монтажа в конструкции предусмотрены строповочные петли.

Основные материалы:

• Бетон – тяжелый бетон марок М200-М300 с заданными параметрами морозостойкости и влагостойкости, которые определяются условиями эксплуатации.
• Арматурный каркас – выполнен из горячекатаной стали класса А-III, а строповочные петли – из арматуры класса А-I.
• Соединение элементов – металлические элементы соединяются методом контактной сварки, что обеспечивает надежность конструкции.

Контроль качества включает:

• Испытания на морозостойкость и водонепроницаемость;
• Приемо-сдаточные проверки прочности и геометрических параметров.

Технические характеристики

• Артикул: TUB234449
• Длина: 1800 мм
• Ширина: 1800 мм
• Высота: 750 мм
• Вес: 3500 кг

Транспортировка и хранение

Фундаменты 1Ф18.8‑1 (ГОСТ 24476-80) транспортируются и хранятся в горизонтальном положении. При складировании они укладываются штабелями не выше двух рядов с использованием деревянных прокладок, которые должны находиться строго вертикально.

Во избежание смещения при перевозке фундаменты фиксируются в устойчивом положении и размещаются на деревянных настилах в один ряд. Для погрузочно-разгрузочных работ используется специализированная техника, а перемещение осуществляется за счет строповочных петель, встроенных в конструкцию.
