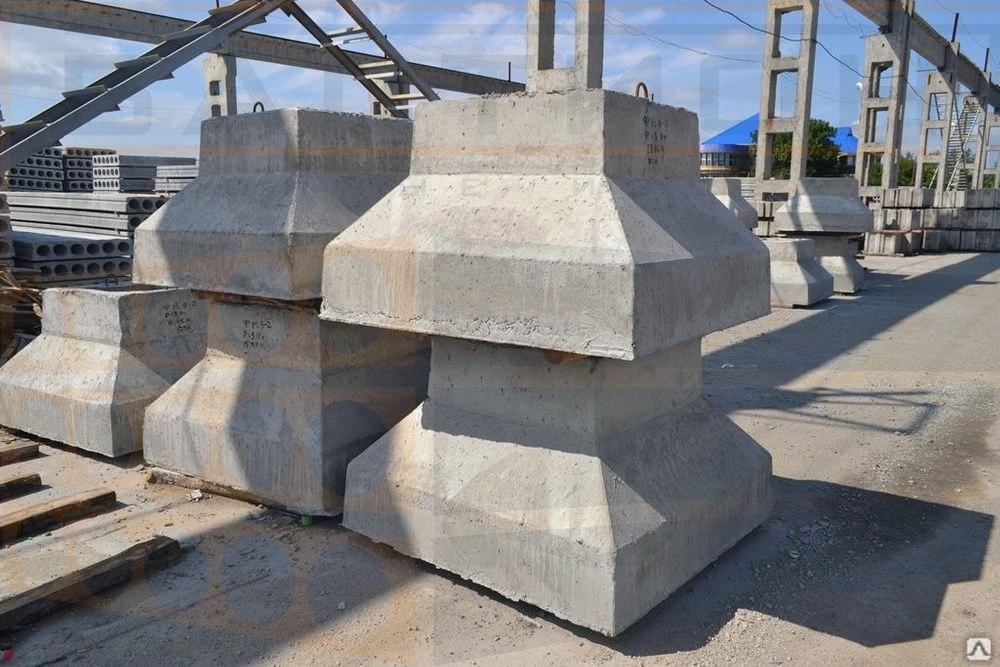

Фундамент стаканного типа 1Ф15.8-1

Стандарт изготовления изделия: ГОСТ 24476-80

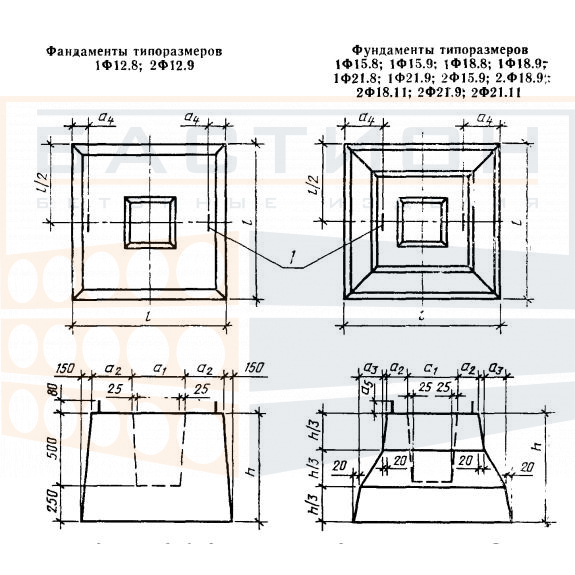

Фундаменты сборные для колонн 1Ф15.8‑1 (ГОСТ 24476-80) – это надежные железобетонные основания стаканного типа, предназначенные для монтажа колонн с квадратным сечением. Конструкция изделия представляет собой сочетание полого квадратного стакана и расширенной подошвы, обеспечивающей устойчивость. Данные фундаменты широко применяются в строительстве многоэтажных зданий различного назначения – от общественных до промышленных объектов.

Фундаменты 1Ф15.8‑1 используются в каркасно-панельных конструкциях. Они подходят как для сейсмоопасных зон, так и для регионов с низкой сейсмической активностью. Высокая несущая способность, прочность и влагостойкость позволяют эксплуатировать их в любых климатических условиях.

Расшифровка маркировки

Маркировка фундамента 1Ф15.8‑1 (ГОСТ 24476-80) указывает на его основные параметры:

• 1 – порядковый номер в серии;
• Ф – фундамент стаканного типа;
• 15 – длина стороны подошвы (дм);
• 8 – высота изделия (дм);
• 1 – порядковый номер по несущей способности.

На боковых гранях изделия должны быть четко нанесены маркировочные обозначения, дата выпуска, название завода-изготовителя и объем изделия. Маркировка выполняется черной краской, устойчивой к истиранию, с соблюдением установленных стандартов.

Изготовление и характеристики

Фундаменты 1Ф15.8‑1 (ГОСТ 24476-80) изготавливаются в соответствии с техническими требованиями ГОСТ 24476-80. Производство осуществляется методом формования в стальных опалубках, при этом допускается применение неметаллических форм при полном соблюдении геометрических параметров. Минимальная отпускная прочность составляет 70% от проектной, а в зимний период – до 90%.

Для удобства монтажа в изделиях предусмотрены строповочные петли.

Материалы изготовления:

• Бетон – тяжелый бетон марок М200-М300, параметры морозостойкости и влагостойкости определяются в зависимости от условий эксплуатации.
• Арматурный каркас – из горячекатаной стали класса А-III, а строповочные петли выполнены из арматуры класса А-I.
• Сварочные соединения – выполняются методом контактной сварки, что обеспечивает прочность всей конструкции.

Контроль качества включает:

• Испытания на морозостойкость и водонепроницаемость;
• Проверку прочности и точности геометрических параметров.

Технические характеристики

• Артикул: TUB234445
• Длина: 1500 мм
• Ширина: 1500 мм
• Высота: 750 мм
• Вес: 2500 кг

Транспортировка и хранение

Фундаменты 1Ф15.8‑1 (ГОСТ 24476-80) транспортируются и хранятся в горизонтальном положении. При складировании изделия укладываются штабелями в два ряда с обязательным применением деревянных прокладок, расположенных строго вертикально.

Во избежание смещений при перевозке фундаменты жестко фиксируются в одном положении и укладываются на деревянные подкладки в один ряд. Для погрузки и разгрузки применяется специализированная техника, а подъем осуществляется с использованием встроенных строповочных петель.
