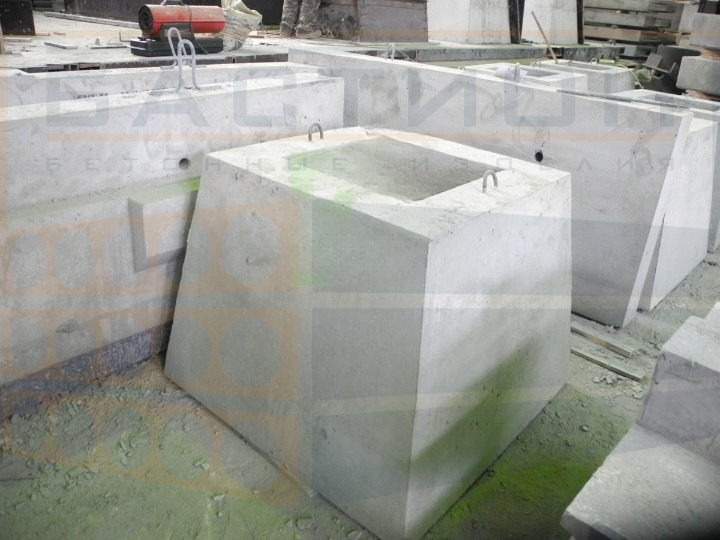

Фундамент стаканного типа 1Ф12.8-3

Стандарт изготовления изделия: ГОСТ 24476-80

Фундаменты сборные для колонн 1Ф12.8‑3 (ГОСТ 24476-80) – это прочные железобетонные основания стаканного типа, предназначенные для установки колонн с квадратным сечением. Конструкция изделия включает полый квадратный стакан и широкую подошву, обеспечивающую надежную устойчивость. Данные фундаменты используются при строительстве многоэтажных объектов различного назначения, включая промышленные и общественные здания.

Фундаменты 1Ф12.8‑3 разработаны для эксплуатации в каркасно-панельных сооружениях. Они подходят как для регионов с повышенной сейсмической активностью, так и для спокойных грунтов. Высокая прочность, влагостойкость и способность выдерживать значительные нагрузки делают их универсальным решением для строительства в любых климатических зонах.

Расшифровка маркировки

Обозначение 1Ф12.8‑3 (ГОСТ 24476-80) содержит информацию о параметрах изделия:

• 1 – порядковый номер в серии;
• Ф – фундамент стаканного типа;
• 12 – длина стороны подошвы (дм);
• 8 – высота изделия (дм);
• 3 – порядковый номер по несущей способности.

Маркировочные данные наносятся на боковые поверхности фундамента, включая дату выпуска, название производителя и объем изделия. Обозначения выполняются черной краской, устойчивой к внешним воздействиям, с использованием специальных шаблонов.

Изготовление и характеристики

Фундаменты 1Ф12.8‑3 (ГОСТ 24476-80) производятся в соответствии с требованиями ГОСТ 24476-80. Изготовление осуществляется методом формования в стальных формах, а при строгом соблюдении геометрических параметров допускается использование неметаллической опалубки. Минимальная прочность при отпуске составляет 70% от проектных характеристик, а в зимний период может достигать 90%.

Для удобства транспортировки и монтажа изделия оснащаются строповочными петлями.

Основные материалы:

• Бетон – тяжелый бетон классов М200-М300, устойчивый к внешним факторам.
• Армирующий каркас – выполнен из стали класса А-III, а строповочные элементы – из арматуры класса А-I.
• Сварочные соединения – выполняются контактной сваркой, обеспечивающей прочность конструкции.

Контроль качества включает:

• Испытания на морозостойкость и водонепроницаемость;
• Оценку прочности и точности геометрических параметров.

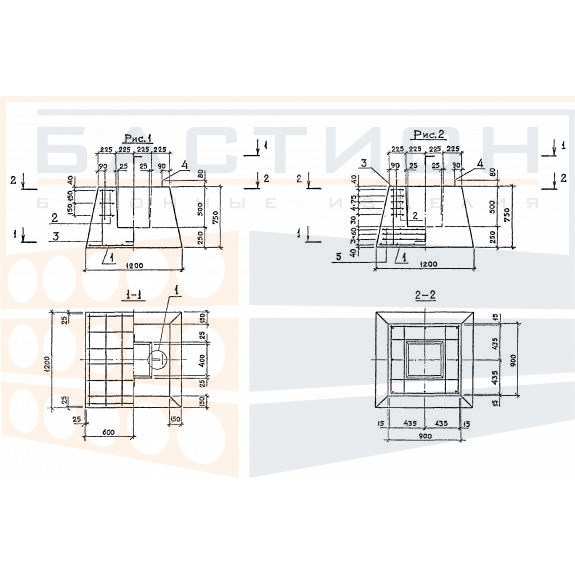

Технические характеристики

• Артикул: TUB234444
• Длина: 1200 мм
• Ширина: 1200 мм
• Высота: 750 мм
• Вес: 1900 кг

Транспортировка и хранение

Фундаменты 1Ф12.8‑3 (ГОСТ 24476-80) должны транспортироваться и храниться в горизонтальном положении. При складировании они размещаются в два ряда с использованием деревянных прокладок, установленных строго вертикально.

Во избежание смещений во время перевозки изделия фиксируются в одном положении и укладываются на деревянные подложки в один ряд. Для разгрузки и монтажа применяется специализированная техника, а подъем осуществляется при помощи встроенных строповочных петель.
