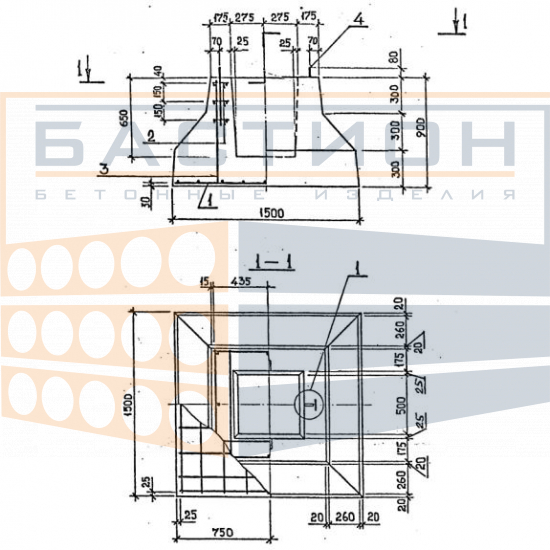

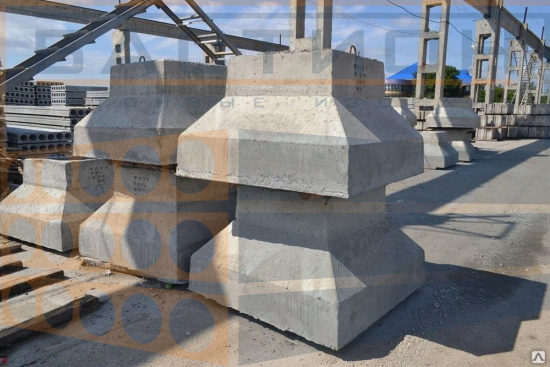

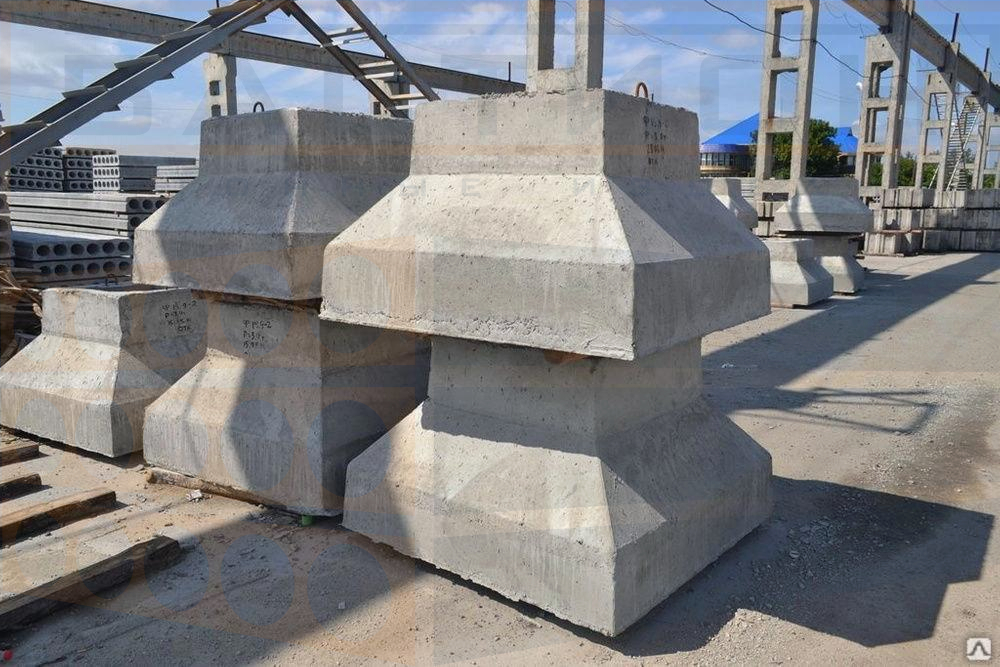

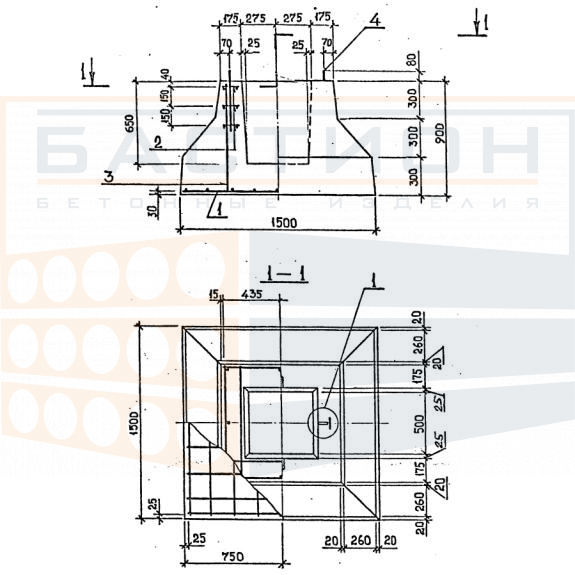

Фундамент стаканного типа 1Ф15.9-1

Стандарт изготовления изделия: ГОСТ 24476-80

Фундаменты сборные для колонн 1Ф15.9‑1 (ГОСТ 24476-80) – это прочные железобетонные основания стаканного типа, предназначенные для установки колонн с квадратным сечением. Конструкция включает в себя полый квадратный стакан и расширенную подошву, обеспечивающую устойчивость. Эти изделия применяются при строительстве многоэтажных зданий различного назначения, включая общественные и промышленные сооружения.

Фундаменты 1Ф15.9‑1 рассчитаны на использование в каркасно-панельных конструкциях. Они подходят как для сейсмоопасных зон, так и для регионов с низкой сейсмической активностью. Высокая прочность, значительная несущая способность и водонепроницаемость делают их универсальным решением для любых климатических условий.

Расшифровка маркировки

Маркировка фундамента 1Ф15.9‑1 (ГОСТ 24476-80) содержит информацию о его характеристиках:

• 1 – порядковый номер в серии;
• Ф – фундамент стаканного типа;
• 15 – длина стороны подошвы (дм);
• 9 – высота конструкции (дм);
• 1 – порядковый номер по несущей способности.

Маркировка должна быть четко видна на боковых поверхностях изделия. На них также указываются дата производства, название завода-изготовителя и объем бетонного элемента. Все обозначения наносятся устойчивой к стиранию черной краской по утвержденным стандартам.

Изготовление и характеристики

Фундаменты 1Ф15.9‑1 (ГОСТ 24476-80) выпускаются в соответствии с требованиями ГОСТ 24476-80. Производственный процесс включает формование в стальных опалубках, однако допускается использование неметаллических форм при условии соблюдения всех технических норм. Отпускная прочность готового изделия должна составлять минимум 70% от проектных значений, а в зимнее время – до 90%.

Для удобства транспортировки и монтажа в конструкции предусмотрены строповочные петли.

Основные материалы:

• Бетон – тяжелый бетон марок М200-М300, с параметрами морозостойкости и влагостойкости, адаптированными к условиям эксплуатации.
• Арматурный каркас – из горячекатаной стали класса А-III, а строповочные петли выполнены из арматуры класса А-I.
• Соединение элементов – металлические детали соединяются методом контактной сварки, обеспечивая прочность каркаса.

Контроль качества включает:

• Испытания на морозостойкость и водонепроницаемость;
• Приемо-сдаточные проверки прочности и геометрической точности.

Технические характеристики

• Артикул: TUB234448
• Длина: 1500 мм
• Ширина: 1500 мм
• Высота: 900 мм
• Вес: 3250 кг

Транспортировка и хранение

Фундаменты 1Ф15.9‑1 (ГОСТ 24476-80) транспортируются и хранятся в горизонтальном положении. При складировании допускается укладка не более чем в два ряда, с обязательным использованием деревянных разделительных прокладок, расположенных строго вертикально.

При перевозке фундаменты жестко фиксируются в одном положении и размещаются на деревянных настилах в один ряд. Для погрузки и разгрузки применяется специализированная техника, а перемещение осуществляется за счет строповочных петель, встроенных в конструкцию.
