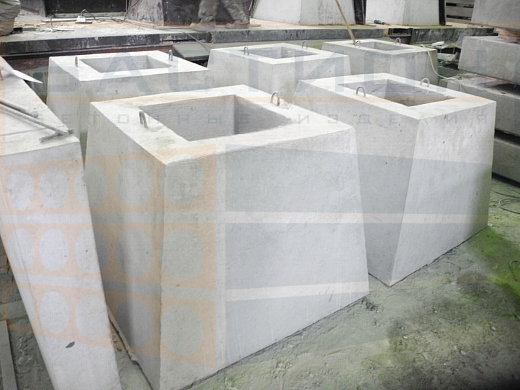

Фундамент стаканного типа 1Ф12.8-1

Стандарт изготовления изделия: ГОСТ 24476-80

Фундаменты сборные для колонн 1Ф12.8‑1 (ГОСТ 24476-80) – это надежные железобетонные конструкции стаканного типа, предназначенные для установки колонн с квадратным сечением. Они представляют собой полый квадратный стакан, дополненный широкой подошвой для обеспечения устойчивости. Данные изделия активно применяются при возведении многоэтажных зданий различного назначения, включая промышленные и общественные объекты.

Фундаменты 1Ф12.8‑1 подходят для каркасно-панельных зданий и могут использоваться как на сейсмоопасных территориях, так и на устойчивых грунтах. Они отличаются высокой несущей способностью, прочностью и водонепроницаемостью, что делает их универсальными в применении при строительстве в разных климатических зонах.

Расшифровка маркировки

Маркировка 1Ф12.8‑1 (ГОСТ 24476-80) содержит сведения о параметрах изделия:

• 1 – порядковый номер в серии;
• Ф – фундамент стаканного типа;
• 12 – длина стороны опорной подошвы (дм);
• 8 – высота изделия (дм);
• 1 – порядковый номер по несущей способности.

Маркировка наносится на боковые грани изделия, где также указываются дата изготовления, производитель и объем. Все обозначения выполняются черной стойкой краской с применением стандартных шаблонов.

Изготовление и характеристики

Фундаменты 1Ф12.8‑1 (ГОСТ 24476-80) выпускаются в соответствии с нормативами ГОСТ 24476-80. Основной метод производства – формование в металлических опалубках. При строгом соблюдении точности допускается также использование неметаллических форм. Отпускная прочность железобетонного изделия составляет 70% от проектных показателей, а в зимний период – до 90%.

Фундаментные блоки оборудованы строповочными петлями, предназначенными для удобства транспортировки и монтажа.

Основные материалы:

• Бетон – тяжелый бетон марок М200-М300, подбираемый в зависимости от условий эксплуатации.
• Армирование – каркас выполнен из горячекатаной стали класса А-III, а строповочные петли – из арматуры класса А-I.
• Соединения – металлические элементы соединяются методом контактной сварки, что обеспечивает надежность конструкции.

Контроль качества включает:

• Испытания на морозостойкость и водонепроницаемость;
• Проверку прочности и соблюдения геометрических параметров.

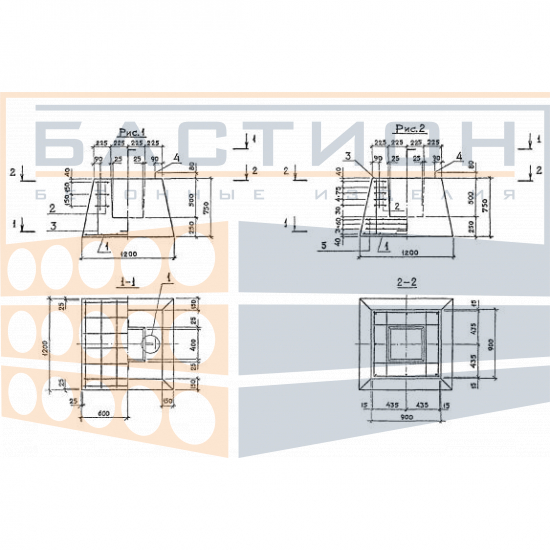

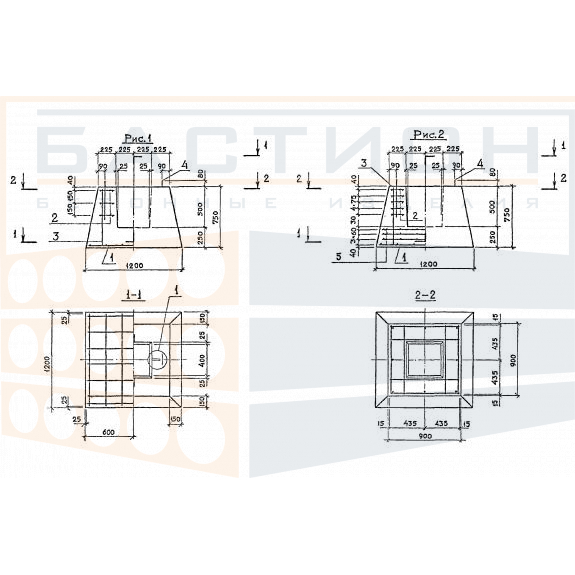

Технические характеристики

• Артикул: TUB234442
• Длина: 1200 мм
• Ширина: 1200 мм
• Высота: 750 мм
• Вес: 1900 кг

Транспортировка и хранение

Фундаменты 1Ф12.8‑1 (ГОСТ 24476-80) хранятся и транспортируются в горизонтальном положении. При складировании допускается укладка в два ряда с использованием деревянных прокладок, которые должны располагаться строго вертикально.

Во время транспортировки изделия фиксируются в устойчивом положении и размещаются в один ярус на деревянные подложки. Для погрузки и разгрузки используется специализированная техника, а подъем осуществляется за встроенные в конструкцию строповочные петли.
