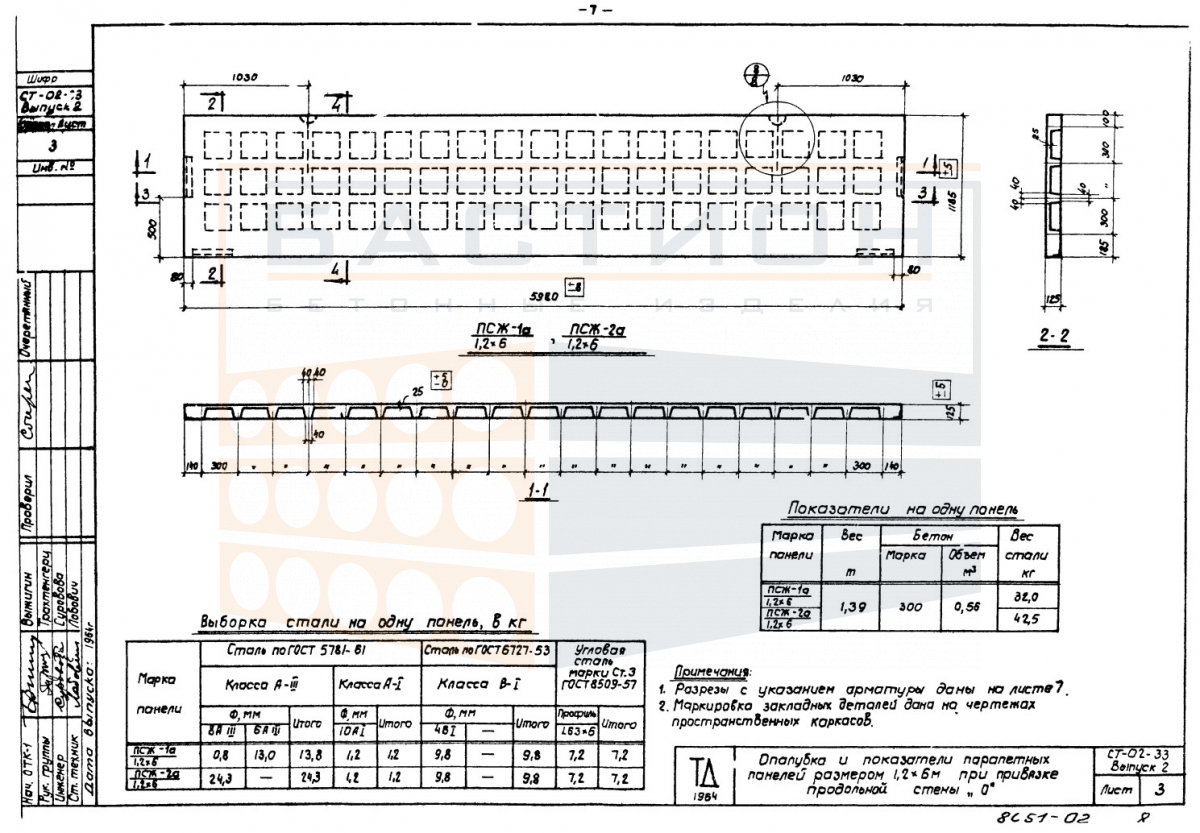

Плита ребристая ПСЖ-2а (1,2 х 6 м), серия СТ-02-33, выпуск 2

Плита ребристая ПСЖ-2а — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в промышленных и гражданских объектах. Изделие серии СТ-02-33, выпуск 2, относится к категории ребристых плит, в которых продольные и поперечные ребра обеспечивают жесткость конструкции при восприятии изгибающих нагрузок. Основной функцией плиты является передача усилий от вышележащих конструкций, оборудования и временных нагрузок на несущие стены, балки или ригели. Материал — тяжелый бетон с внутренним стальным армированием, что позволяет изделию работать в условиях эксплуатационных воздействий без потери несущей способности.

Применение ребристой плиты ПСЖ-2а целесообразно в перекрытиях с пролетами до 6 м, где требуется снижение собственного веса конструкции без ущерба для жесткости. Ребра плиты ориентированы вдоль длинной стороны, что определяет направление передачи нагрузки на опоры. Использование данной плиты в составе сборного перекрытия требует соблюдения проектной схемы опирания и точного монтажа по осям. Нарушение условий опирания, перекос плиты или повреждение торцевых зон могут привести к снижению несущей способности и образованию трещин. Серия СТ-02-33 регламентирует основные параметры изделия, включая габариты, расположение монтажных петель и армирование, что обеспечивает совместимость с типовыми проектными решениями.

Область применения и технические особенности

Монтаж плиты ПСЖ-2а выполняется на выровненные опорные поверхности из стеновых блоков, кирпича или монолитного железобетона. Глубина опирания и способ фиксации задаются рабочей документацией. Плита укладывается ребрами вниз, при этом продольные ребра являются основными несущими элементами, воспринимающими изгибающий момент. В процессе установки необходимо контролировать положение плиты в плане и по высоте, избегая перекоса и неравномерного опирания. Стыки между плитами заполняются бетоном или раствором по проекту для обеспечения совместной работы перекрытия. Торцевые зоны плиты не должны подвергаться ударным нагрузкам при строповке и установке, так как армирование в этих участках рассчитано на восприятие напряжений от опирания.

• Плита предназначена для работы в составе перекрытий и покрытий зданий с пролетами до 6 м, передавая нагрузку на несущие стены, балки или ригели.
• Ребра плиты обеспечивают пространственную жесткость и воспринимают изгибающие усилия; ориентация ребер должна соответствовать проектному положению — продольными ребрами в сторону пролета.
• Опирание плиты выполняется на заранее подготовленные поверхности с выверкой по отметкам; минимальная глубина опирания определяется проектом.
• Монтажные петли используются для строповки; повреждение петель или их замоноличивание без проектного решения не допускается.
• Швы между смежными плитами после укладки заполняются бетоном или раствором для обеспечения жесткости диска перекрытия и предотвращения взаимных смещений.
• Типичной ошибкой является установка плиты на неровное основание или с недостаточным опиранием, что может вызвать сколы торцов и снижение несущей способности.

Корректный монтаж ребристой плиты ПСЖ-2а в соответствии с рекомендациями серии СТ-02-33 обеспечивает надежную работу перекрытия в течение всего срока эксплуатации. После укладки необходимо выполнить омоноличивание стыков и анкеровку плит к несущим элементам по проекту. Запрещается сверление отверстий в ребрах и торцевых зонах без согласования с проектной организацией.

Правила хранения и транспортировки изделия

Складирование плит ПСЖ-2а производится в горизонтальном положении на ровной твердой площадке, исключающей неравномерную осадку основания. Под нижний ряд плит укладываются прокладки из деревянных брусков или других материалов, обеспечивающих распределение нагрузки. Прокладки размещаются в местах, соответствующих опорным зонам плиты (под ребрами), и строго одна над другой по вертикали при многоярусном хранении. Высота штабеля определяется условиями безопасности и должна исключать повреждение нижних плит. Не допускается складирование плит с опиранием на слабые кромки полок.

При транспортировке плиты устанавливаются на транспортное средство на деревянные прокладки в местах опирания, с фиксацией от смещения инвентарными упорами или стяжками. Перевозка навалом запрещена. Погрузка и выгрузка производятся с использованием монтажных петель и траверсы, исключающей перекос и раскачивание груза. Не допускается сбрасывание плит или воздействие ударных нагрузок. Перед погрузкой проверяется целостность изделия, отсутствие трещин и сколов в торцевых зонах. После выгрузки плиты складируются с соблюдением требований к ориентации и прокладкам.
