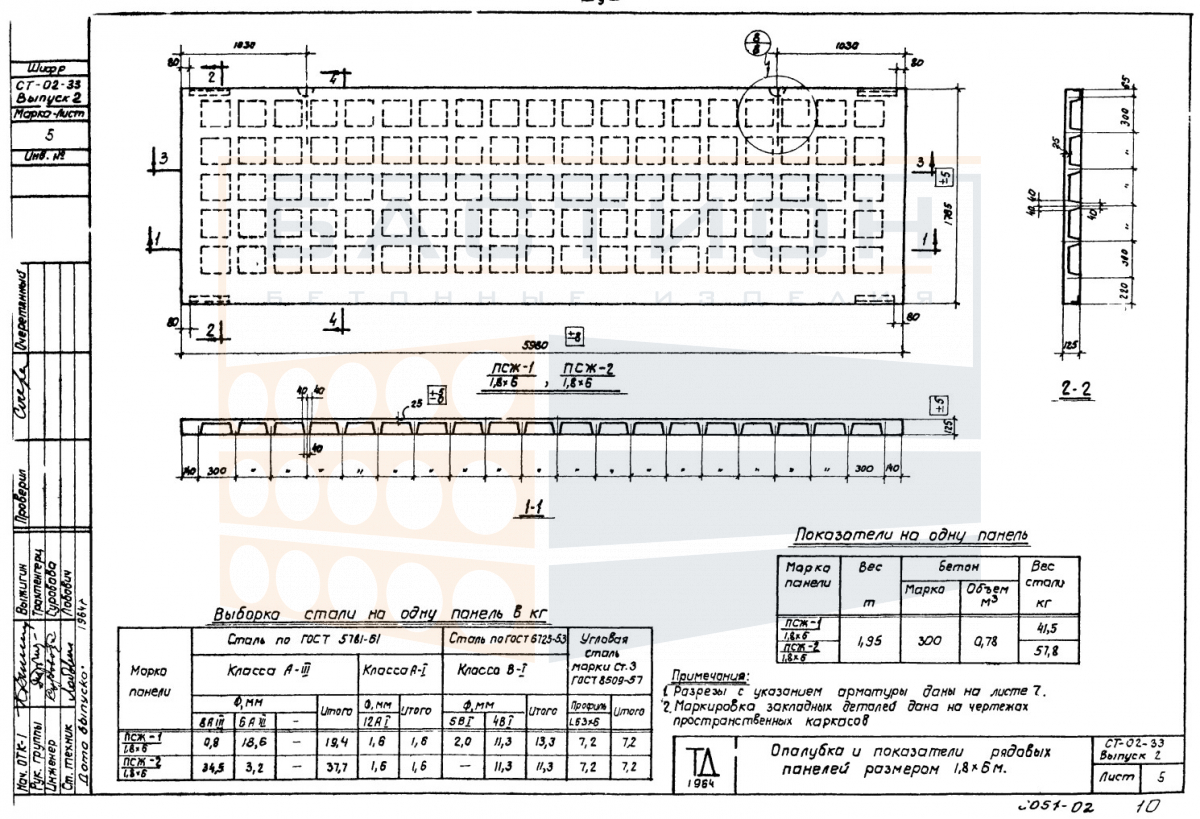

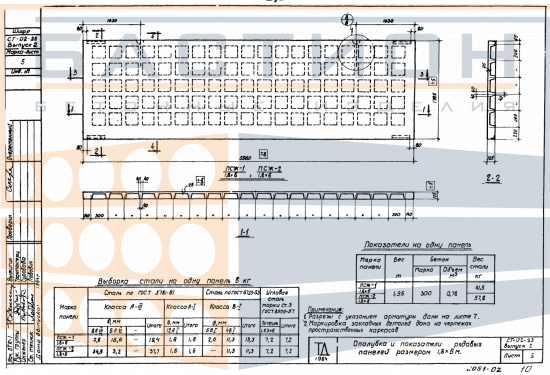

Плита ребристая ПСЖ-2 (1,8 х 6 м), серия СТ-02-33, выпуск 2

Плита ребристая ПСЖ-2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытия в составе решений серии СТ-02-33, выпуск 2. Изделие выполнено из тяжелого бетона с внутренним стальным армированием, что обеспечивает восприятие изгибающих нагрузок в пролете между несущими опорами. Продольные ребра плиты работают как элементы жесткости, распределяя нагрузку от вышележащих конструкций, пола, перегородок и временных воздействий на опорные стены, балки или ригели.

Плита применяется в гражданском и промышленном строительстве для устройства сборных перекрытий с пролетом до 6 метров. Корректная работа конструкции обеспечивается при проектном опирании ребер на несущие элементы с соблюдением глубины заделки, указанной в рабочей документации. Недостаточная глубина опирания или перекос плиты при монтаже приводят к концентрации напряжений в опорных зонах и могут вызвать разрушение бетона и оголение арматуры. Для предотвращения повреждений торцевых участков при строповке используются траверсы или мягкие стропы.

Область применения и технические особенности

Монтаж плиты выполняется краном с помощью монтажных петель, расположенных в теле ребер. Перед установкой проверяется отметка опорных поверхностей; допускается подливка цементно-песчаного раствора для выравнивания. Сопряжение плит между собой и с опорами осуществляется через омоноличивание швов по проекту.

• Плита работает в пролете между несущими опорами (стены, балки, ригели), передавая нагрузку через продольные ребра. Усилия от собственного веса и полезной нагрузки воспринимаются армированными ребрами и полкой.
• Требуется проектная глубина опирания ребер; минимальные и максимальные значения задаются серией СТ-02-33 и рабочей документацией. Отклонение от нормативной глубины опирания снижает несущую способность конструкции.
• Торцевые зоны плиты являются критическими — в них расположены монтажные петли и зоны анкеровки арматуры. Повреждение бетона в этих участках при строповке или разгрузке не допускается.
• Швы между смежными плитами заполняются бетоном класса не ниже проектного с обязательным уплотнением и последующим уходом. Омоноличивание обеспечивает совместную работу плит в горизонтальной плоскости.
• Продольные ребра обеспечивают пространственную жесткость плиты; нарушение их целостности (сколы, трещины) в процессе монтажа или хранения недопустимо. При обнаружении дефектов требуется оценка пригодности изделия специалистом.
• Монтажное положение плиты выверяется по осям и отметкам; перекос относительно горизонтальной плоскости более 5 мм на метр длины требует корректировки опорных узлов. Неправильная установка создает неравномерное распределение нагрузки.
• Запрещается опирание плиты на неподготовленное основание (свежий раствор, осыпающийся материал, мусор). Опорные поверхности должны быть очищены и выровнены.

Соблюдение указанных требований обеспечивает равномерное распределение нагрузки по системе перекрытия и исключает внепроектные напряжения в элементах каркаса. Типоразмер относится к решениям серии СТ-02-33, выпуск 2, применяемой для сборных железобетонных перекрытий.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку. Опорные прокладки устанавливаются в местах расположения ребер (опорные зоны) строго одна над другой по вертикали для исключения изгибающих напряжений в нижних плитах. Высота штабеля не должна превышать допустимой нагрузки на нижнее изделие и определяется технологической картой складирования.

Транспортировка осуществляется в специально оборудованном транспорте с фиксацией от продольного и поперечного смещения. Перевозка навалом не допускается. Погрузка и выгрузка производятся краном с применением мягких строп или траверс; сбрасывание плит, удары и резкие рывки запрещены. Перед погрузкой проверяется исправность монтажных петель и отсутствие трещин в зонах строповки.
