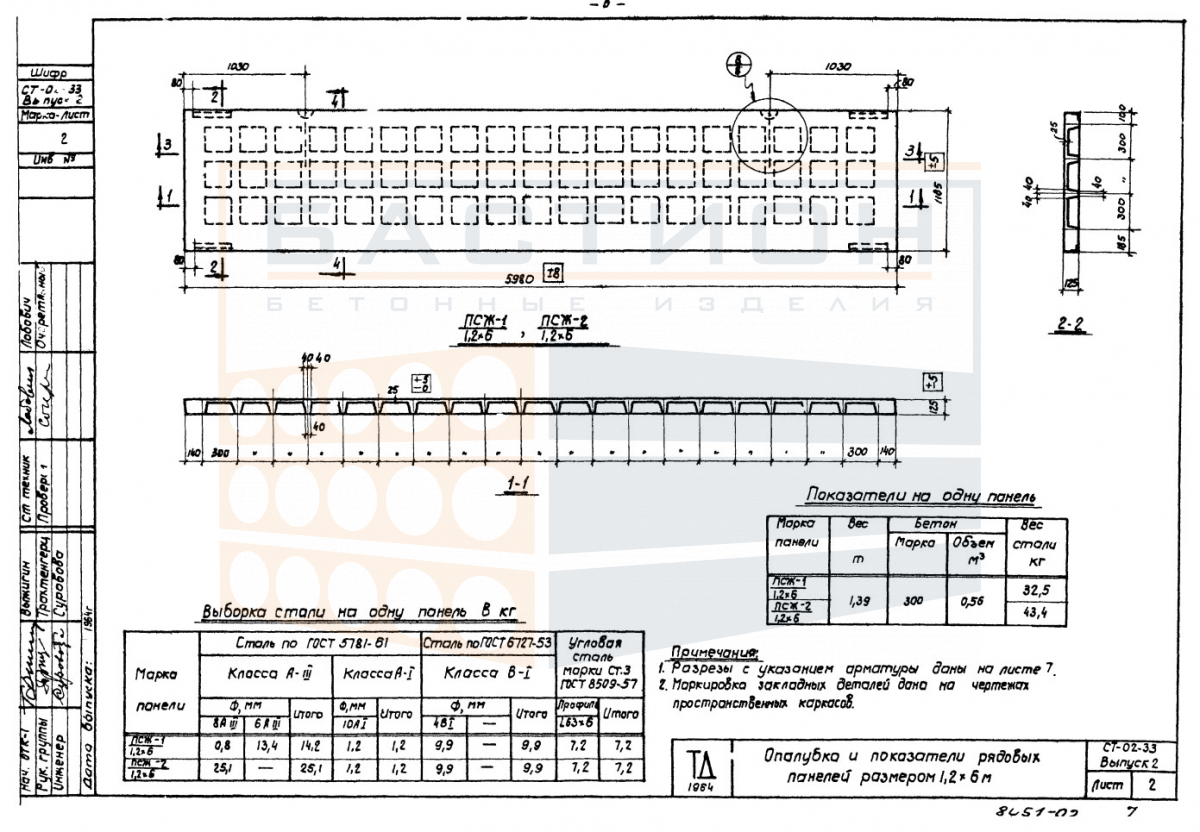

Плита ребристая ПСЖ-2 (1,2 х 6 м), серия СТ-02-33, выпуск 2

Плита ребристая ПСЖ-2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытий и перекрытий в промышленных и гражданских объектах. Ребристая конструкция обеспечивает жесткость и восприятие изгибающих нагрузок при пролетах между опорами. Изделие относится к серии СТ-02-33, выпуск 2, и предназначено для сборных железобетонных перекрытий.

Плиты данного типоразмера используются в качестве несущих элементов перекрытий зданий с поперечными или продольными несущими стенами, балками или ригелями. Распределение нагрузок от пола, оборудования, перегородок и людей происходит через ребра на опорные конструкции. Недостаточная глубина опирания или неправильная ориентация ребер приводит к перераспределению усилий и снижению несущей способности.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленное основание с выверкой по проектным отметкам. Опирание производится на несущие стены или ригели по схеме, заданной рабочей документацией. После установки швы между смежными плитами заполняются бетоном для обеспечения совместной работы.

• Работает в пролете между опорами, ребра воспринимают изгибающие нагрузки и передают их на несущие конструкции.
• Требует проектной глубины опирания, которая уточняется по серии СТ-02-33 и чертежам конкретного объекта.
• При монтаже необходима выверка плиты по осям и отметкам, исключающая перекос и отклонение от проектного положения.
• Швы между плитами заполняются цементно-песчаным раствором или мелкозернистым бетоном по проектному решению.
• Торцевые зоны и ребра плиты должны быть защищены от повреждений при строповке и разгрузке, так как сколы снижают надежность узла.
• Пустоты в ребрах не используются для прокладки инженерных коммуникаций, если это не предусмотрено проектом.
• Опирание на стены или ригели проверяется по рабочей документации; недопустимо опирание только на продольные ребра.

Соблюдение этих требований обеспечивает равномерную передачу нагрузки и долговечность перекрытия в составе здания.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в местах, соответствующих опорным зонам, строго по одной вертикальной линии. Высота штабеля определяется массой изделия и условиями складирования, при этом прокладки предохраняют ребра и монтажные петли от повреждений.

При транспортировке плиты закрепляются в кузове транспортного средства от продольных и поперечных смещений. Строповка производится за монтажные петли. Запрещается перевозка навалом, а также опирание на слабые кромки и ребра. Исключаются ударные нагрузки и перекосы, способные вызвать трещины.
