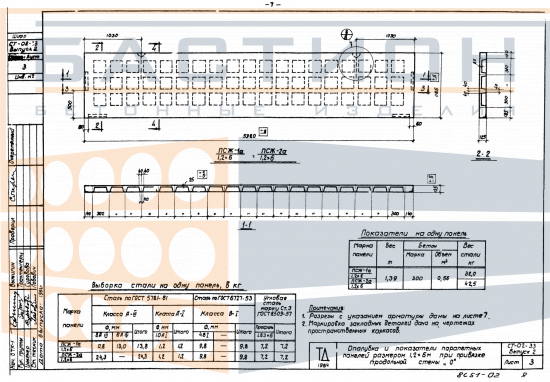

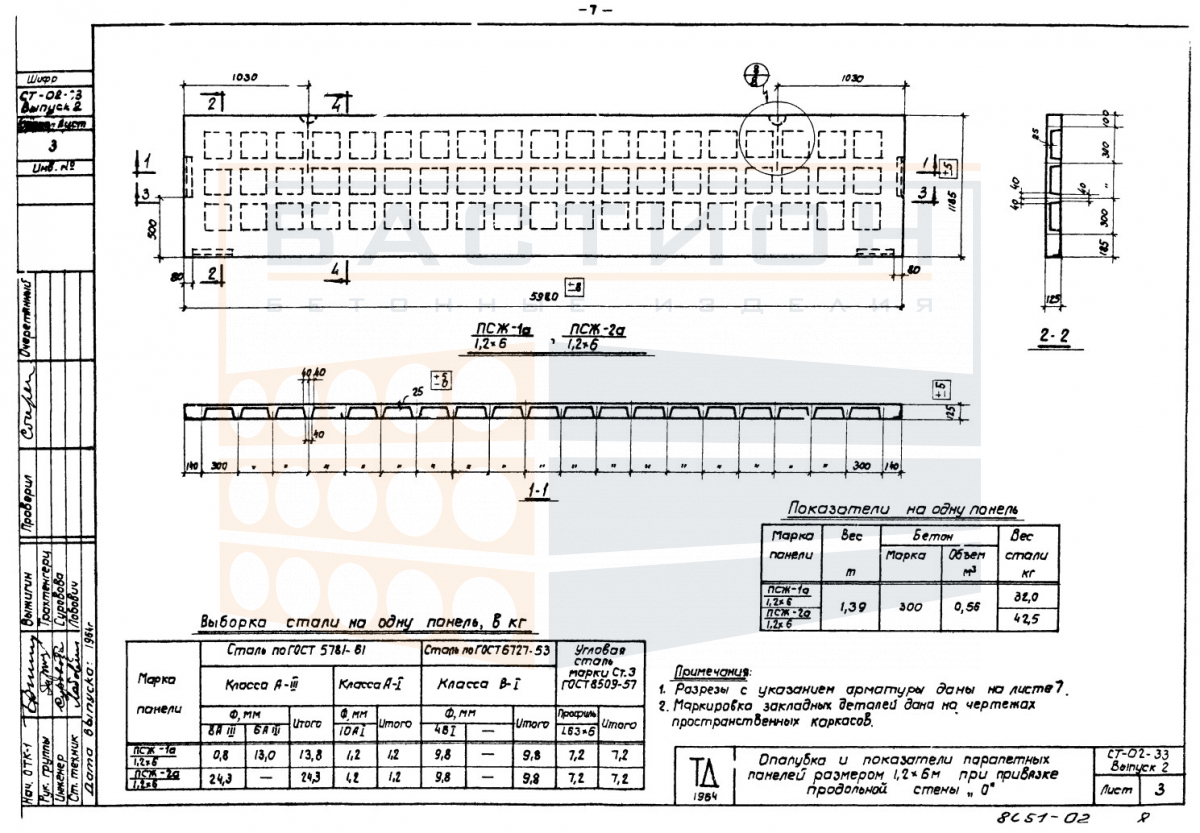

Плита ребристая ПСЖ-1а (1,2 х 6 м), серия СТ-02-33, выпуск 2

Плита ребристая ПСЖ-1а — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или подвального перекрытия в промышленных и гражданских сооружениях. Изделие относится к серии СТ-02-33, выпуск 2 и предназначено для работы в составе сборных перекрытий с опиранием на несущие стены, балки или ригели. Ребристая конструкция с продольными ребрами жесткости обеспечивает восприятие изгибающих нагрузок и равномерную передачу усилий на опорные элементы.

Плита используется в зданиях с нормальным температурно-влажностным режимом эксплуатации. Монтаж выполняется после выверки опорных поверхностей и установки маяков. Неправильная ориентация ребер, недостаточная глубина опирания или повреждение торцов при разгрузке снижают несущую способность и могут привести к аварийным состояниям. Все монтажные узлы и стыки подлежат омоноличиванию в соответствии с рабочим проектом.

Область применения и технические особенности

Монтаж плиты осуществляется на заранее подготовленное основание с выравниванием по горизонтальным отметкам. Опирание производится на несущие стены, балки или ригели с проектной глубиной, которая задается документацией серии. Ребра изделия ориентируются вертикально вниз, формируя потолочную плоскость с гладкой поверхностью. Смежные плиты укладываются с зазором для последующего омоноличивания швов.

• Плита работает в пролете между опорами, воспринимая нагрузки от пола, оборудования, перегородок и временных воздействий, и передает их на несущие элементы.
• Продольные ребра являются основными несущими элементами, обеспечивающими жесткость конструкции при изгибе; их поворот или деформация не допускаются.
• Глубина опирания на стену или балку назначается по проекту; при недостаточном опирании возрастает риск среза бетона у торца.
• Торцевые зоны плиты армированы и не должны повреждаться при строповке, разгрузке или хранении — нарушение защитного слоя снижает долговечность.
• Швы между плитами заполняются цементно-песчаным раствором или бетоном с последующим уплотнением; не допускается оставлять незамоноличенные стыки.
• Монтажное положение контролируется по проектным осям и отметкам; перекос плиты относительно горизонтальной плоскости приводит к неравномерному распределению нагрузок.

Правильная установка плиты с соблюдением проектных параметров опирания и ориентации ребер гарантирует совместную работу всех элементов перекрытия. Нарушение технологии монтажа, в частности использование плиты на неподготовленном основании или с недостаточным опиранием, исключается из условий нормальной эксплуатации.

Правила хранения и транспортировки изделия

Изделие складируется в горизонтальном положении на ровном твердом основании, исключающем проседание грунта. Допускается укладка в штабеля с использованием деревянных прокладок, расположенных строго в местах опирания ребер. Прокладки соседних рядов должны совпадать по вертикали. Высота штабеля ограничивается схемой складирования с учетом массы и устойчивости нижних изделий. Запрещается опирание плит на слабые кромки или ребра.

При транспортировке плита укладывается на транспортное средство ребрами вниз, фиксируется от продольных и поперечных смещений. Перевозка навалом или без фиксации не допускается. Строповка осуществляется за монтажные петли с равномерным натяжением строп. Ударные нагрузки, резкие торможения и падение изделия исключаются. После разгрузки проверяется целостность бетона и отсутствие оголения арматуры в торцевых зонах.
