Плита ребристая ПСЖ-2 (3 х 6 м), серия СТ-02-33, выпуск 2

Плита ребристая ПСЖ-2 серии СТ-02-33 выпуск 2 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования междуэтажных перекрытий и покрытий. Изделие выполнено из тяжелого бетона с внутренним стальным армированием, обеспечивающим восприятие изгибающих нагрузок в пролёте. Ребристая конструкция позволяет повысить жёсткость элемента при относительно низком собственном весе по сравнению с плоскими плитами аналогичного пролёта. Плита относится к типовым решениям серии СТ-02-33, которая регламентирует основные геометрические и арматурные параметры.

Применение плит ПСЖ-2 предусмотрено в зданиях с несущими стенами, балками или ригелями, на которые передаётся нагрузка от перекрытия. Характер работы элемента определяет необходимость точного соблюдения проектной схемы опирания: плита должна опираться на несущие конструкции по коротким сторонам, где расположены опорные зоны рёбер. Ошибки при монтаже, такие как смещение плиты относительно осей, недостаточная глубина опирания или повреждение торцов, могут привести к снижению несущей способности и неравномерным деформациям. Поэтому перед укладкой необходимо проверить отметки опорных поверхностей и наличие закладных деталей.

Область применения и технические особенности

Плиты ПСЖ-2 серии СТ-02-33 выпуск 2 предназначены для использования в гражданском и промышленном строительстве в качестве сборных элементов перекрытий и покрытий с пролётом до 6 м. Монтаж ведётся краном с применением траверс или строп за монтажные петли, расположенные в рёбрах. Плиты укладываются на опорные конструкции по проектным отметкам с последующим омоноличиванием стыков. Сопряжение плит между собой выполняется по продольным сторонам через швы, которые заполняются бетоном для создания жёсткого диска перекрытия.

• Основная функция плиты — восприятие нагрузок от собственного веса, перегородок, оборудования и временных нагрузок с последующей передачей усилий на несущие стены или ригели. Работа элемента основана на изгибе: верхняя полка сжата, рёбра растянуты.
• Плита опирается на несущие конструкции по коротким сторонам; глубина опирания задаётся проектом и контролируется в процессе монтажа. Недостаточное опирание недопустимо, так как приводит к концентрации напряжений в торцевых зонах рёбер.
• Рёбра плиты выполняют функцию продольных балок, обеспечивая необходимую жёсткость и распределяя нагрузку на опоры. Ориентация плиты должна строго соответствовать проектной: рёбра располагаются в направлении пролёта.
• Для обеспечения пространственной жёсткости перекрытия плиты соединяются между собой сваркой закладных деталей и замоноличиванием продольных швов. Состав смеси и порядок работ определяются проектом.
• Монтаж плит производится краном при помощи строп, закрепляемых за монтажные петли. Запрещается использовать для строповки повреждённые петли или захват за края рёбер. Строповка должна исключать перекос плиты.
• Типичные ошибки при монтаже: установка плиты с перекосом, опирание на неподготовленное основание, повреждение торцевых зон рёбер при разгрузке, нарушение очередности сварки и омоноличивания швов.

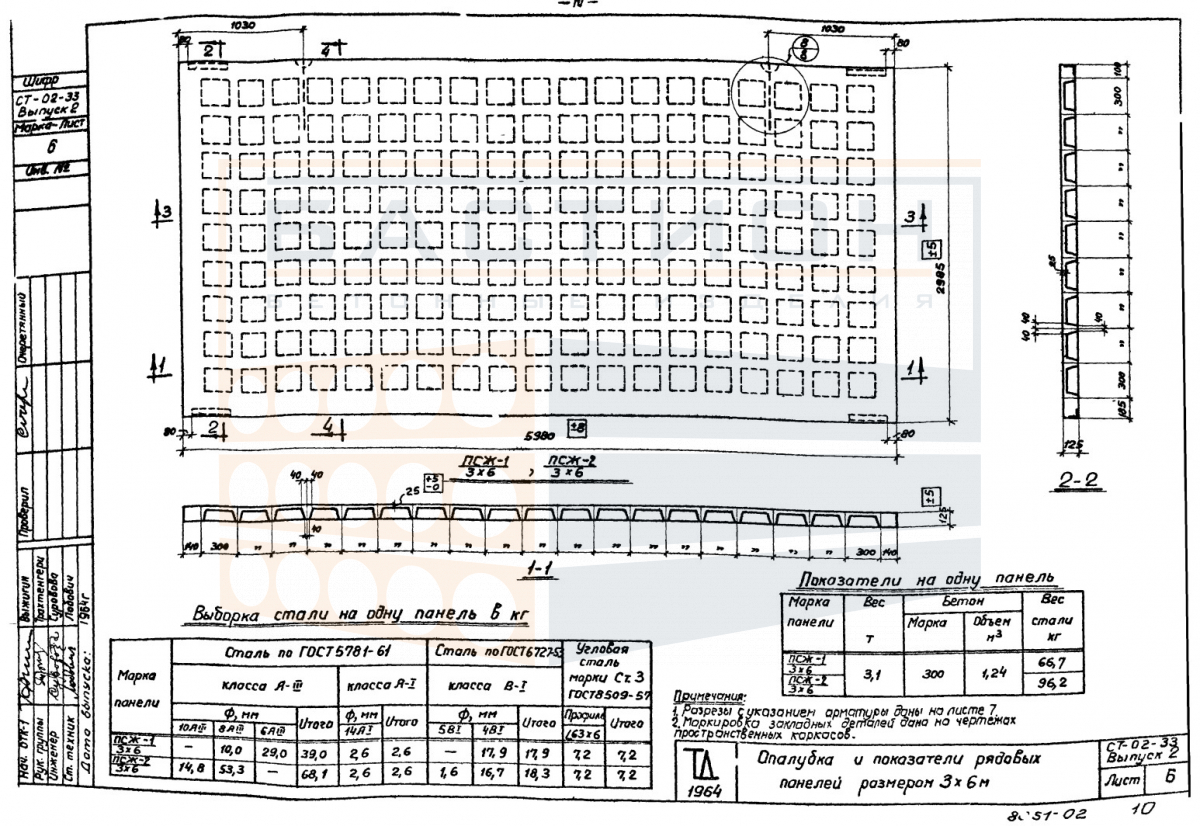

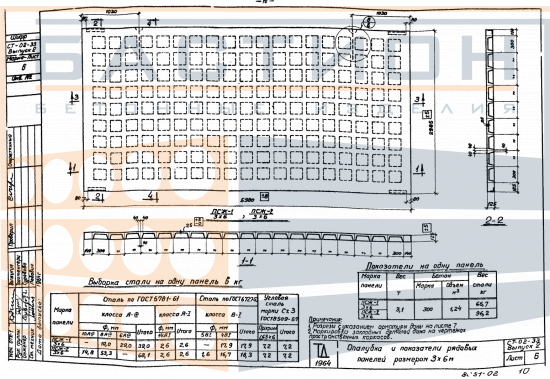

Применение плит данной серии регламентируется альбомом чертежей СТ-02-33 выпуск 2, где приведены схемы опирания, армирования, монтажные узлы и требования к качеству изделий. Перед монтажом необходимо ознакомиться с проектной документацией и проверить соответствие плит маркировке.

Правила хранения и транспортировки изделия

Плиты ПСЖ-2 хранятся в горизонтальном положении на ровной твёрдой площадке, исключающей неравномерные просадки. Между штабелями и по высоте каждого ряда устанавливаются прокладки из пиломатериала в местах опирания плит (под рёбрами). Прокладки должны располагаться строго одна под другой по вертикали, чтобы избежать изгибающих нагрузок от веса верхних плит. Торцы плит и монтажные петли при хранении не должны соприкасаться с грунтом или соседними изделиями.

Транспортировка плит осуществляется в горизонтальном положении на транспортных средствах с жёстким основанием. Плиты фиксируются от взаимного смещения и продольного перемещения с помощью деревянных упоров или стяжных ремней. Запрещается перевозка плит навалом, а также с опиранием на рёбра или полку в местах, не предусмотренных схемой укладки. Погрузка и выгрузка производятся с использованием грузоподъёмного оборудования за монтажные петли, без рывков и ударов.
