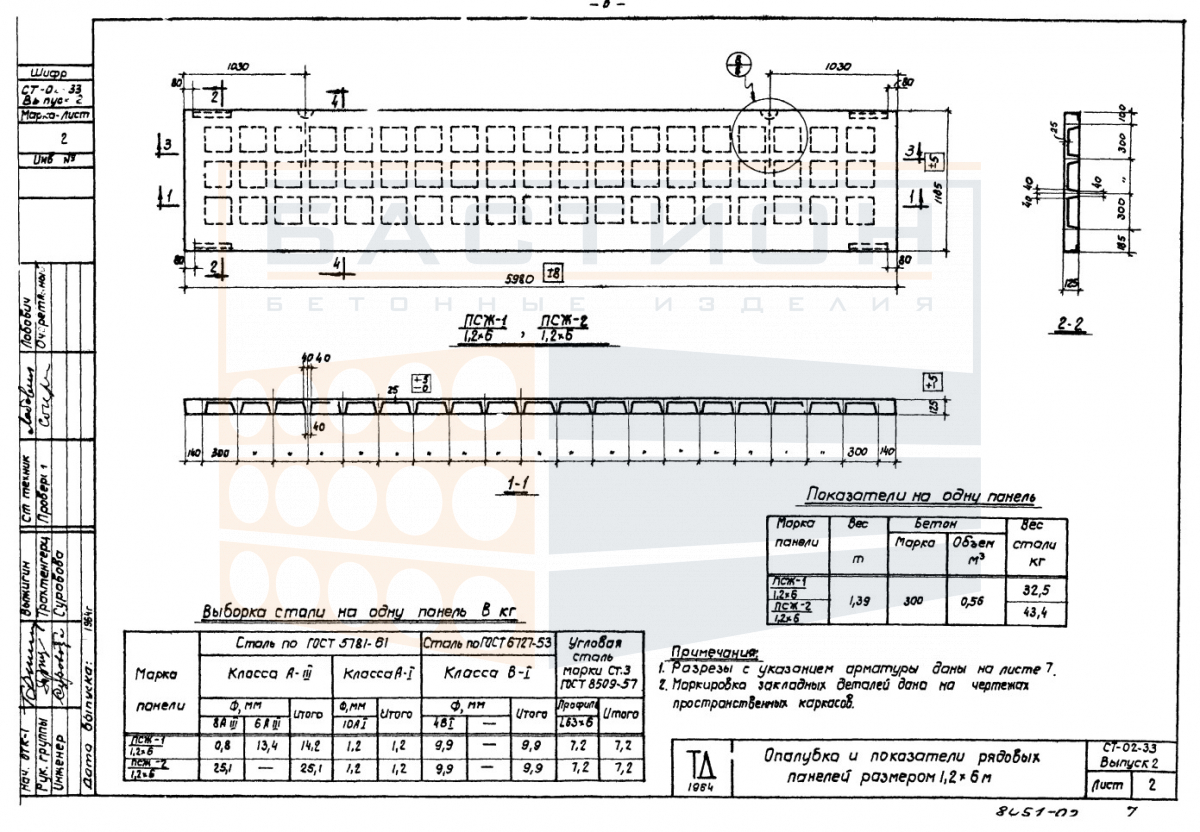

Плита ребристая ПСЖ-1 (1,2 х 6 м), серия СТ-02-33, выпуск 2

Плита ребристая ПСЖ-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Ребра изделия работают как продольные балки, воспринимающие изгибающие нагрузки от собственного веса, полезной нагрузки и перегородок, и передающие усилия на опорные конструкции. Изделие относится к серии СТ-02-33, выпуск 2, и применяется в сборных железобетонных конструкциях.

Правильная ориентация ребер при монтаже — ребрами вниз — обязательна для обеспечения проектной работы конструкции. Недостаточная глубина опирания или перекос плиты приводят к неравномерному распределению нагрузок и могут вызвать трещины в опорных зонах. Перед монтажом необходимо проверить отметки опорных площадок и при необходимости выровнять их цементно-песчаным раствором.

Область применения и технические особенности

Монтаж плит ведется на несущие стены, ригели или балки с соблюдением проектной глубины опирания. Смежные плиты соединяются путем омоноличивания продольных швов бетонной смесью. Для анкеровки плит в конструкции применяются закладные детали по серии. Не допускается устанавливать плиты с поврежденными торцами или ребрами. После монтажа выполняется замоноличивание стыков и контроль горизонтальности перекрытия.

• Ребра плиты работают как продольные балки, воспринимающие изгибающие моменты от вертикальных нагрузок и передающие усилия на опорные конструкции.
• Опирание плиты производится на ровные, предварительно выверенные поверхности несущих стен, ригелей или балок. Глубина опирания и схема анкеровки определяются рабочими чертежами серии.
• Швы между смежными плитами после выверки положения заполняются бетонной смесью, обеспечивающей совместную работу элементов перекрытия под нагрузкой.
• При подъеме и монтаже применяются стандартные строповочные устройства за монтажные петли. Запрещается использовать места сколов или поврежденные петли.
• Торцевые зоны плиты и ребра являются критическими для восприятия опорных реакций. Они должны быть защищены от сколов и повреждений при строповке, складировании и монтаже.
• При монтаже исключается опирание плиты на участки, не предусмотренные проектом, и нарушение ориентации ребер относительно опор.

После завершения монтажа и омоноличивания швов перекрытие образует жесткий горизонтальный диск, распределяющий нагрузки на вертикальные опоры. При эксплуатации не допускается превышение проектных нагрузок без перерасчета конструкции.

Правила хранения и транспортировки изделия

Плиты ребристые ПСЖ-1 складируются в горизонтальном положении на ровном твердом основании, исключающем просадку. Прокладки из деревянных брусков устанавливаются в местах расположения опорных ребер, строго одна над другой по всей высоте штабеля. Торцевые участки не должны контактировать с другими плитами или жесткими элементами.

Транспортировка производится в горизонтальном положении с фиксацией плит от продольного и поперечного смещения. Разгрузка выполняется плавно, без рывков, с использованием стропов за монтажные петли. Запрещается сбрасывать изделия или перевозить их навалом.
