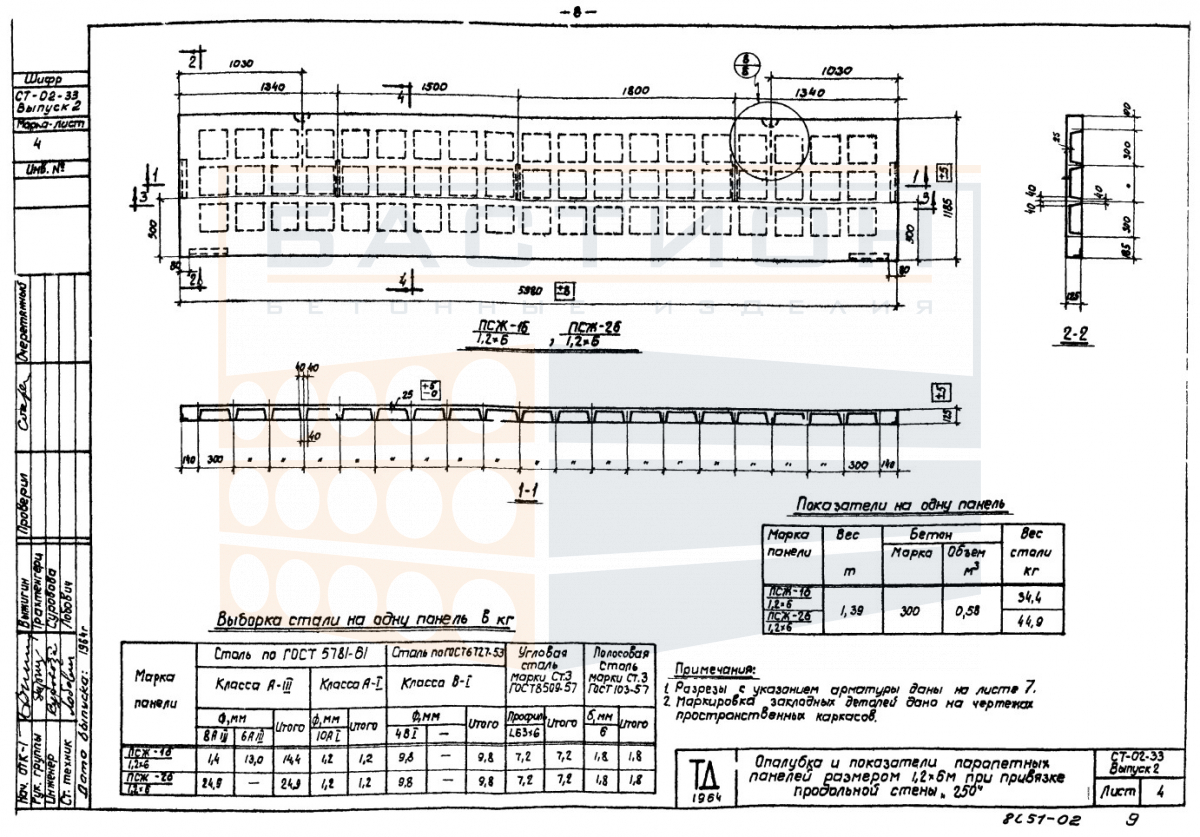

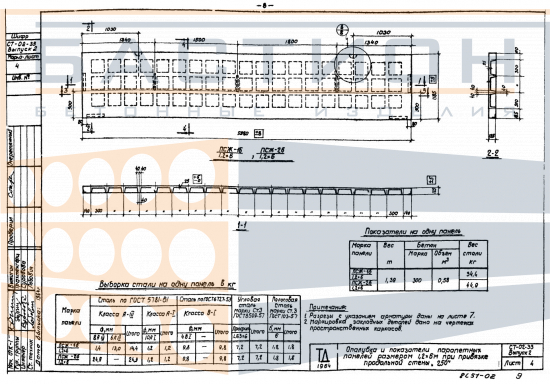

Плита ребристая ПСЖ-1б (1,2 х 6 м), серия СТ-02-33, выпуск 2

Плита ребристая ПСЖ-1б — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии СТ-02-33, выпуск 2, и представляет собой ребристую конструкцию, в которой продольные и поперечные ребра обеспечивают жесткость и восприятие изгибающих нагрузок при работе в пролете.

Ребристая плита ПСЖ-1б предназначена для восприятия нагрузок от полов, перегородок, оборудования и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели. Применяется в перекрытиях зданий различного назначения, где требуется повышенная жесткость при относительно небольшом собственном весе по сравнению со сплошными плитами. Ошибки при выборе типа опирания или повреждение ребер при монтаже могут привести к снижению несущей способности конструкции.

Область применения и технические особенности

Монтаж плиты производится на подготовленные опорные поверхности — стены, ригели или балки — с обеспечением проектной глубины опирания. Ориентация ребер должна соответствовать расчетной схеме: ребра направлены вниз (при опирании по коротким сторонам) или вверх, если предусмотрено проектом. Перед установкой проверяется отсутствие повреждений ребер, торцов и монтажных петель.

• Плита опирается на несущие конструкции по коротким сторонам; глубина опирания задается проектом и контролируется при монтаже.
• Ребра плиты выполняют функцию главных несущих элементов, воспринимающих изгибающий момент; их целостность непосредственно влияет на несущую способность.
• Торцевые участки плиты не предназначены для восприятия сосредоточенных нагрузок; при строповке и складировании следует исключить опирание на эти зоны.
• Швы между смежными плитами заполняются бетоном или раствором по проекту; омоноличивание обеспечивает совместную работу элементов перекрытия.
• Монтажные петли используются только для строповки; после установки петли могут быть отогнуты или срезаны, если это предусмотрено проектной документацией.
• Перед монтажом проверяется соответствие отметок опорных поверхностей; перекос плиты при установке не допускается, так как это нарушает расчетную схему работы.

Правильная ориентация плиты и соблюдение заданных параметров опирания критичны для реализации проектной несущей способности перекрытия. Все монтажные операции должны выполняться с применением грузоподъемного оборудования, рассчитанного на массу изделия.

Правила хранения и транспортировки изделия

При складировании плиты укладываются в горизонтальное положение на ровное твердое основание. Опорные прокладки размещаются в местах, соответствующих положению монтажных петель или опорных зон плиты, строго по одной вертикальной линии. Высота штабеля ограничивается условиями сохранности нижних изделий и не должна превышать значения, исключающего образование трещин от собственного веса.

Транспортировка осуществляется в положении, идентичном складированию, с надежной фиксацией плит от смещения. Запрещается перевозка навалом или с опиранием на ребра и торцы. При погрузке и выгрузке используются мягкие стропы или траверсы, исключающие повреждение бетона и арматуры в местах захвата.
