Плита перекрытия ребристая ПР 8-88-15 с, серия ИИ 04-4, выпуски 24, 25, 27

Плита перекрытия ребристая ПР 8-88-15 с — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Изделие относится к серии ИИ 04-4, выпуски 24, 25, 27, определяющей конструктивные решения для ребристых плит с номинальной длиной до 9 м. Железобетонная конструкция с двумя продольными ребрами и поперечными диафрагмами обеспечивает восприятие изгибающих нагрузок и передачу усилий на опорные конструкции.

Такие плиты применяются в каркасных зданиях промышленного и гражданского назначения. Ребристая форма позволяет снизить собственный вес плиты при сохранении высокой несущей способности. Продольные ребра ориентируются по направлению пролета, опираясь на несущие стены, ригели или балки. Правильная ориентация и проектная глубина опирания являются обязательными условиями для равномерного распределения нагрузки. Типоразмер ПР 8-88-15 с рассчитан на эксплуатацию в условиях статических нагрузок от оборудования, людей и временных воздействий.

Область применения и технические особенности

Перед монтажом проверяется состояние опорных поверхностей и соответствие отметок. Укладка плит производится на выровненное основание с обеспечением проектной глубины опирания. Для строповки используются монтажные петли. Запрещается подъем плит с поврежденными петлями или с нарушением схемы строповки.

• Плита рассчитана на опирание по двум сторонам (по продольным ребрам) на несущие элементы каркаса. Глубина опирания задается рабочим проектом и должна быть обеспечена на всей ширине ребра.
• При монтаже не допускается опирание плиты на поперечные диафрагмы или полку — нагрузка должна передаваться исключительно через продольные ребра.
• Швы между смежными плитами заполняются цементно-песчаным раствором или бетоном по проекту. Омоноличивание стыков обеспечивает совместную работу плит и восприятие горизонтальных усилий.
• Монтажные петли используются для строповки при погрузке, разгрузке и установке. Повреждение петель или их замоноличивание без демонтажа не допускается.
• Плиты данной серии предназначены для эксплуатации в отапливаемых и неотапливаемых зданиях. При применении в агрессивных средах требуется дополнительная защита бетона.
• Перед установкой плит проверяется фактическая длина пролета и соответствие проектных отметок опор. Отклонения компенсируются за счет толщины растворного шва.

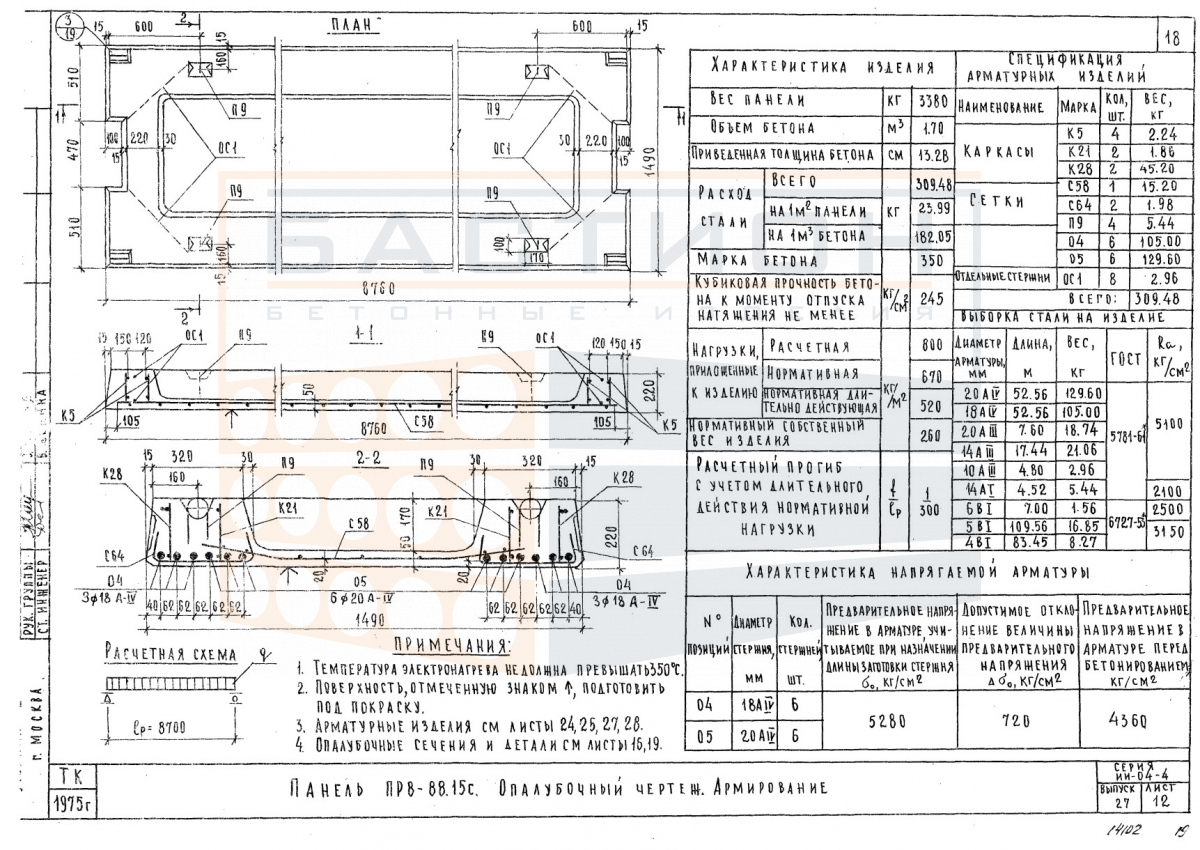

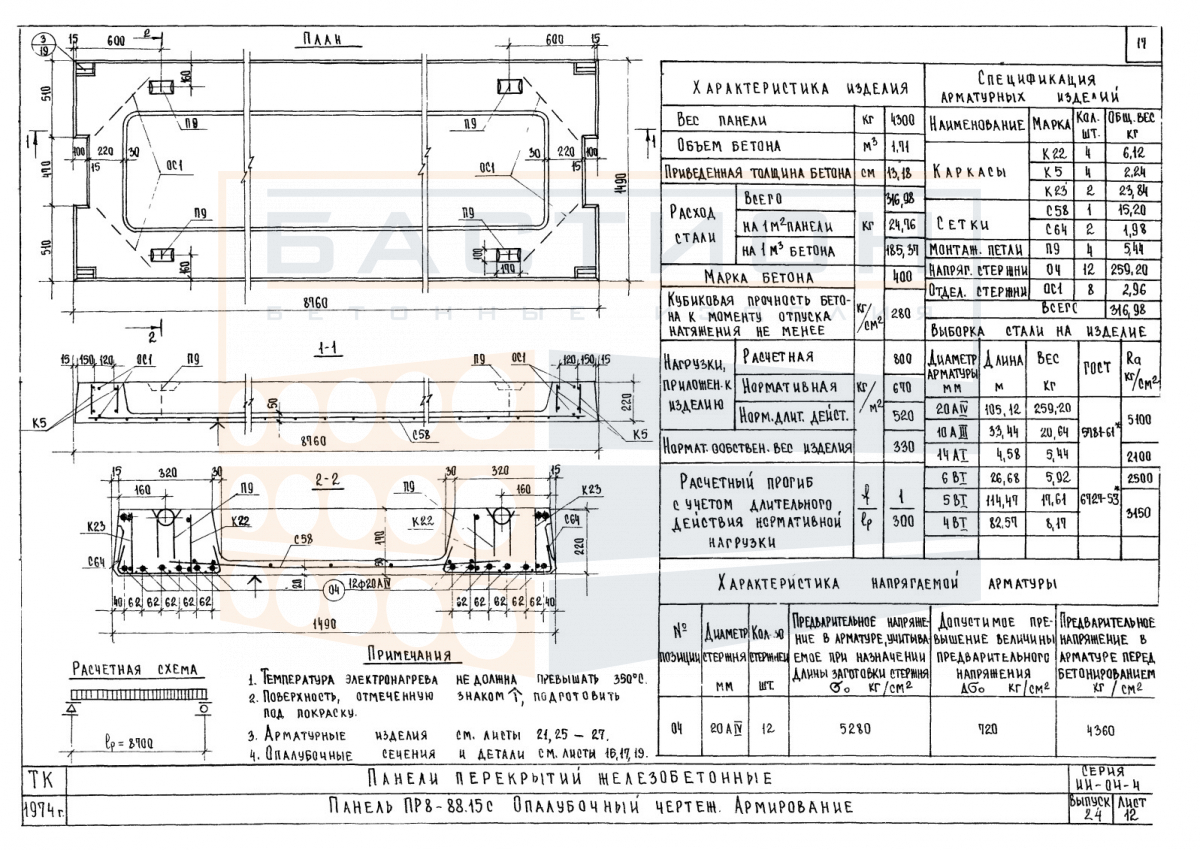

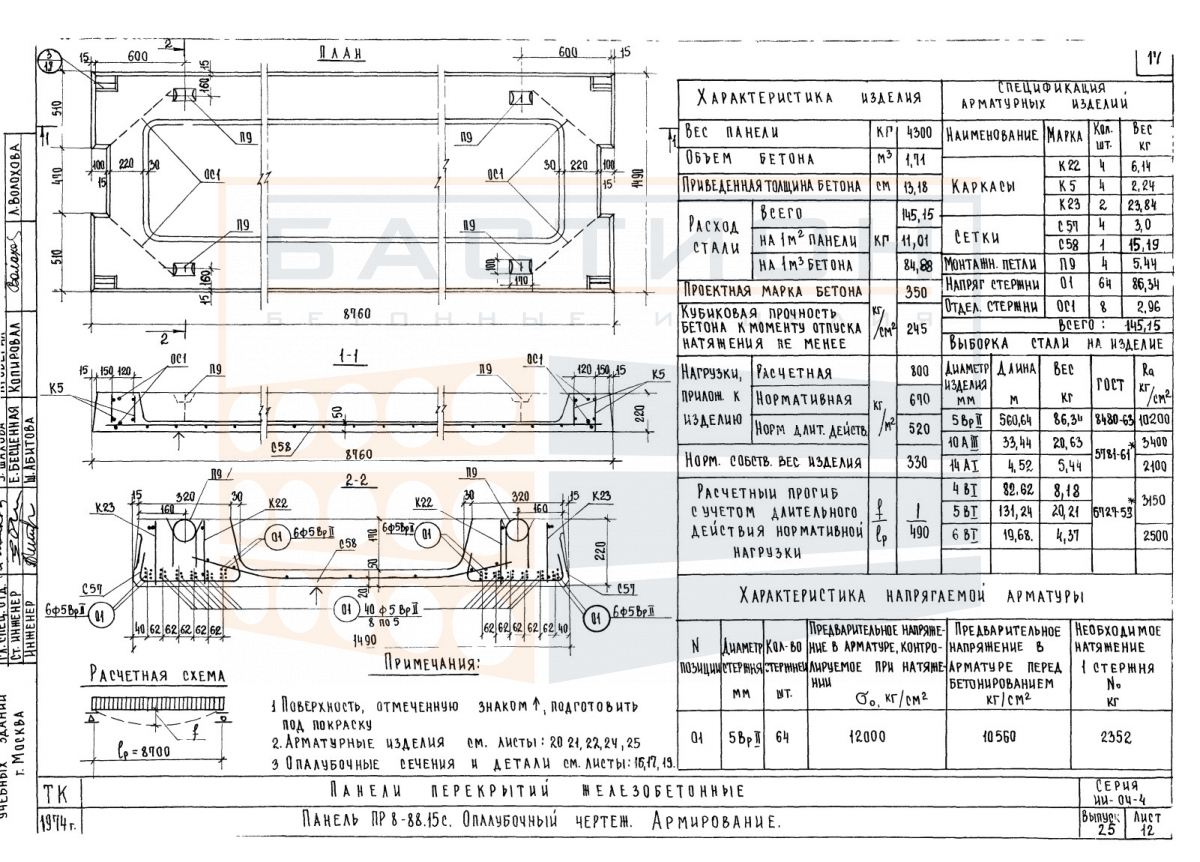

Соблюдение требований к опиранию, строповке и защите торцов является обязательным для обеспечения проектного срока службы плиты. Монтаж ведется по рабочим чертежам серии ИИ 04-4.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в опорных зонах (под продольными ребрами) строго по одной вертикали. Штабелирование допускается до определенной высоты, рассчитываемой исходя из массы изделий и прочности прокладок. Не допускается опирание на полку плиты или на торцевые диафрагмы.

Транспортировка осуществляется в горизонтальном положении с фиксацией от смещений. Изделия перевозятся в специальных кондукторах или с использованием инвентарных прокладок, исключающих контакт бетона о бетон. Запрещается перевозка навалом или с опиранием на монтажные петли. Выгрузка производится краном с применением траверс для предотвращения перекоса.
