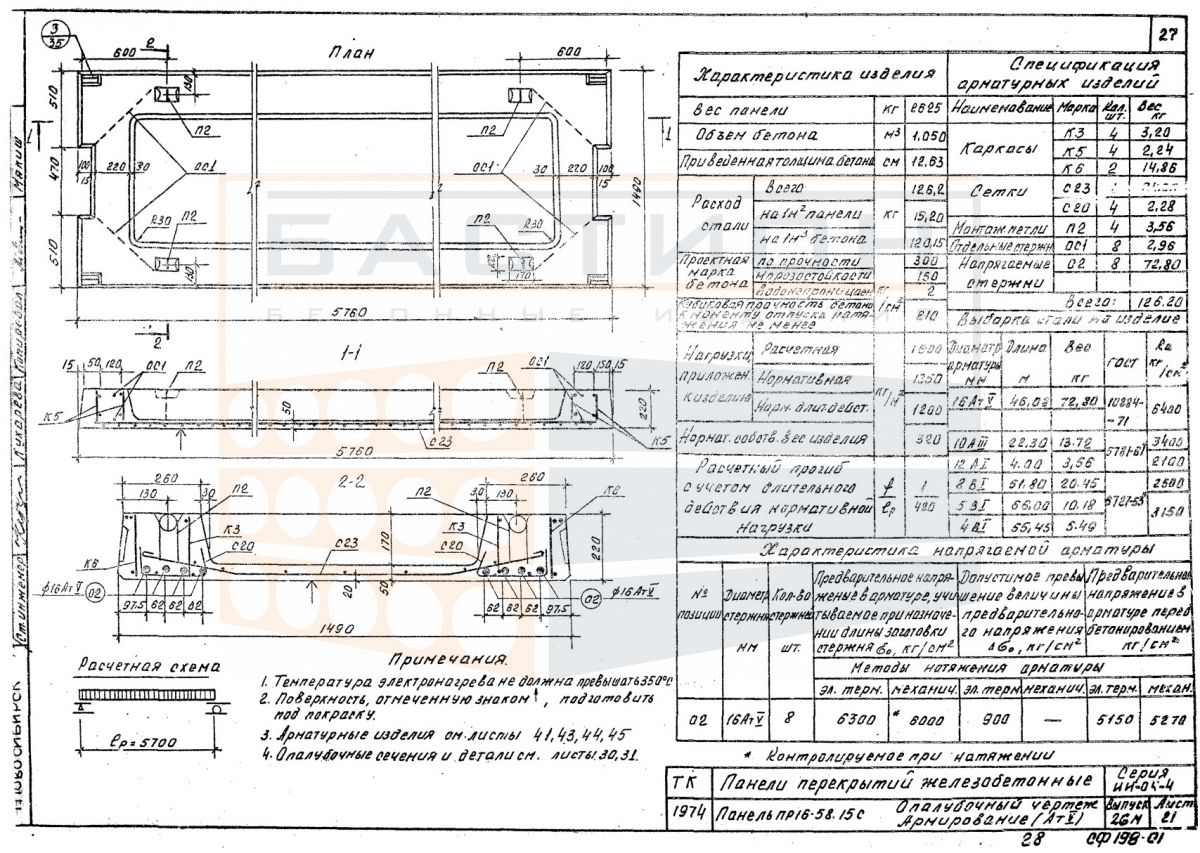

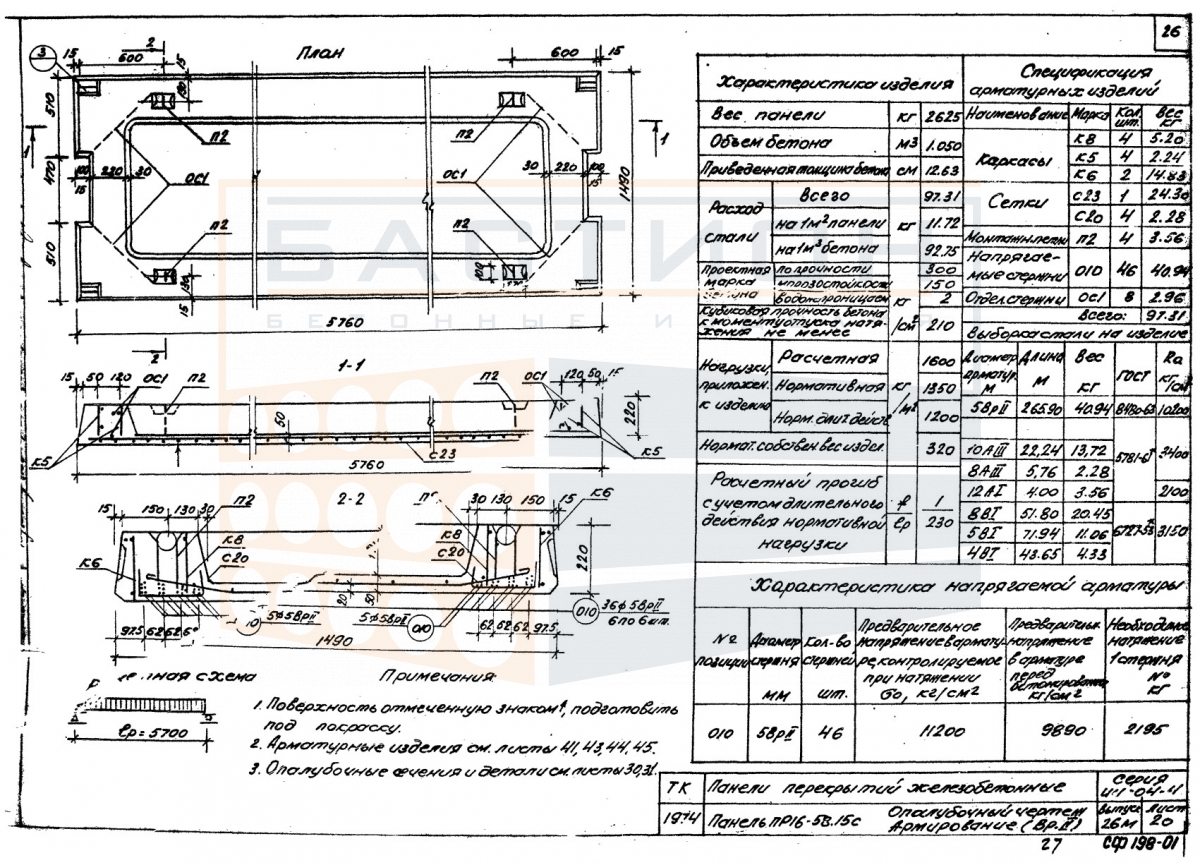

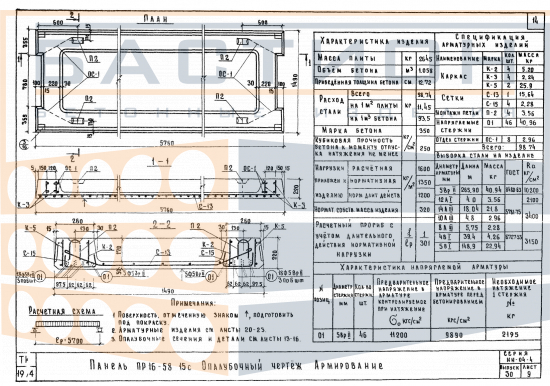

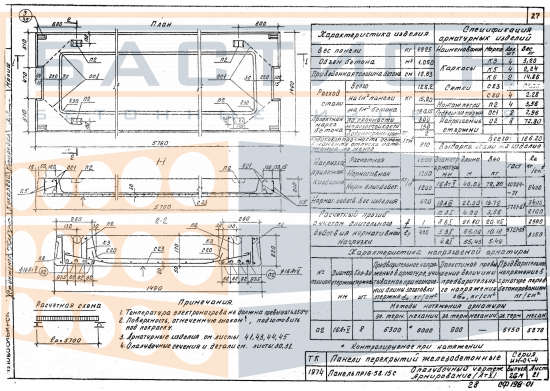

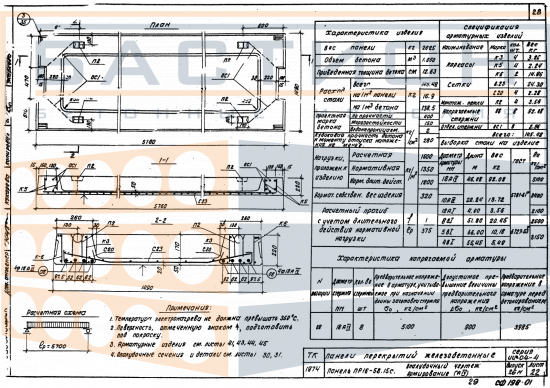

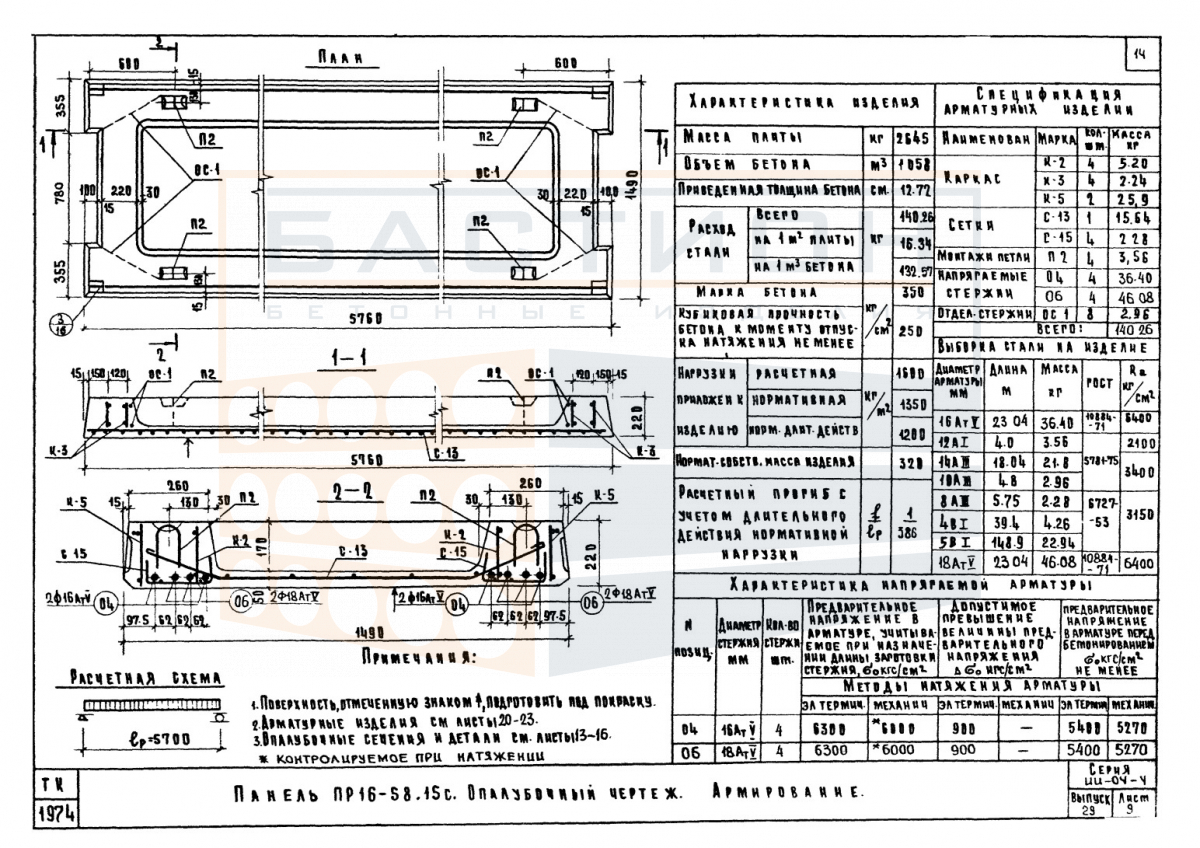

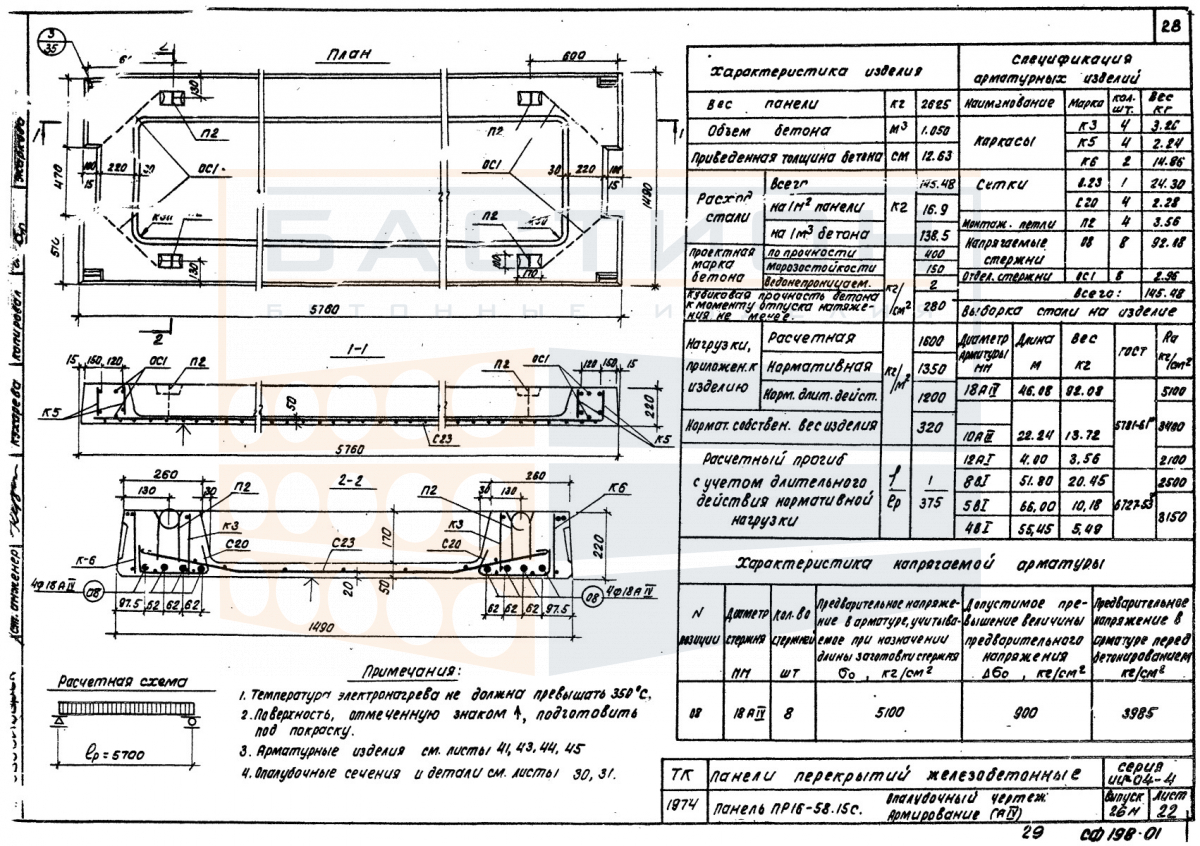

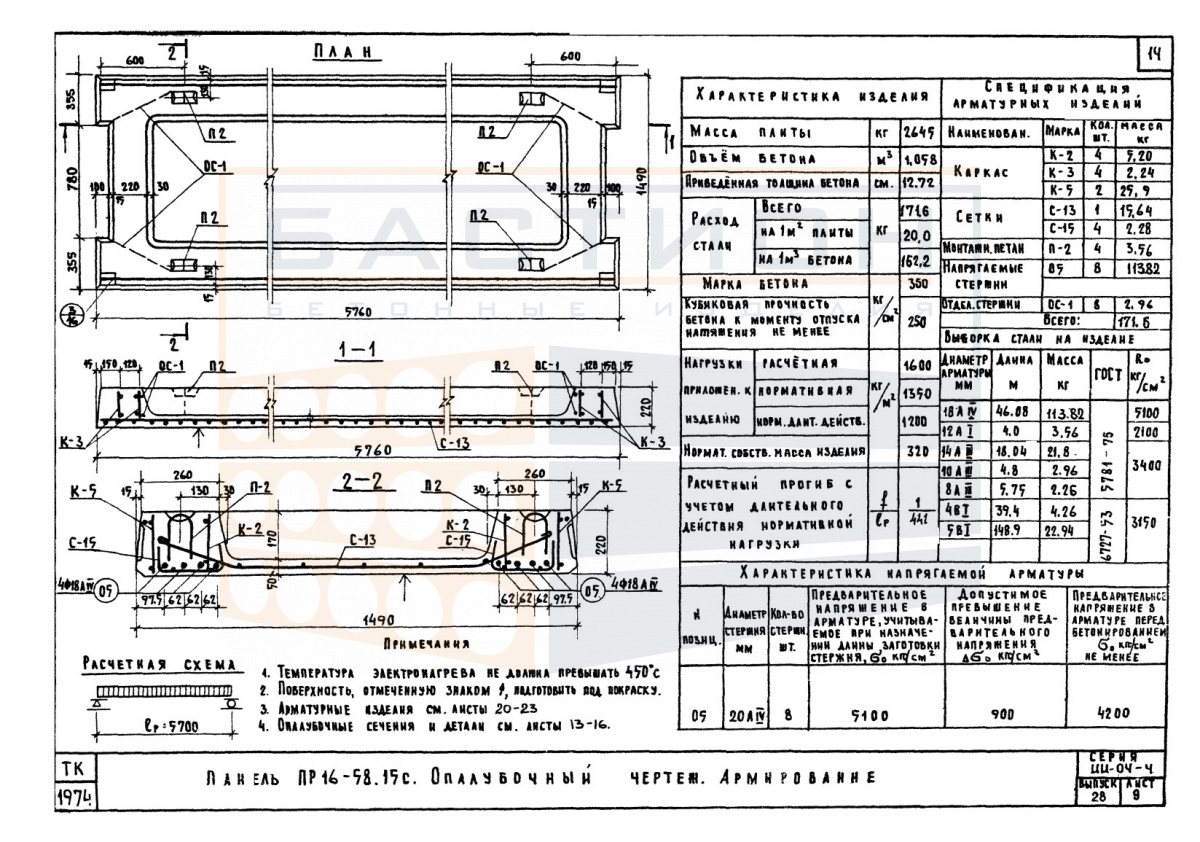

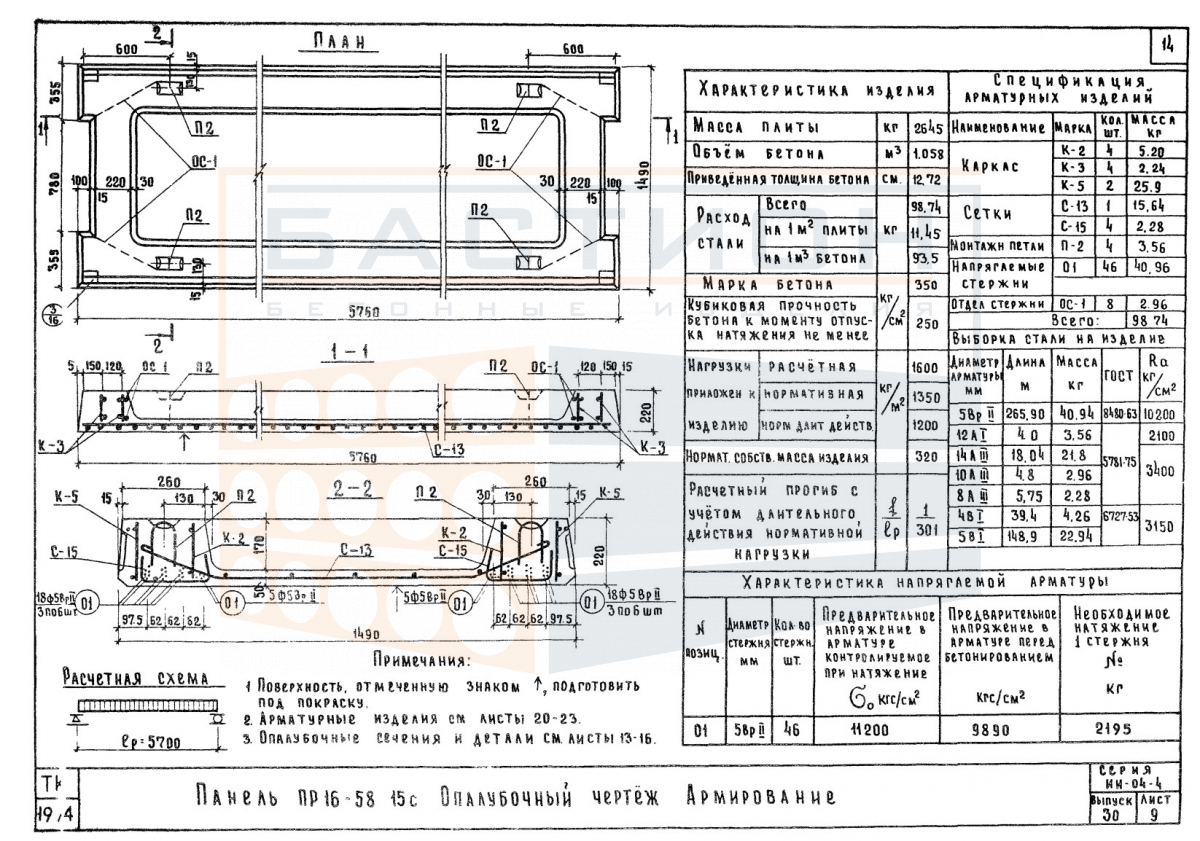

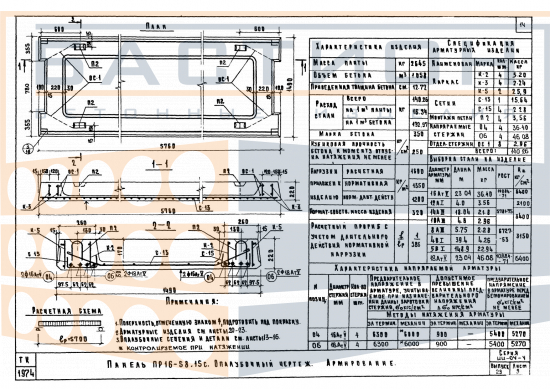

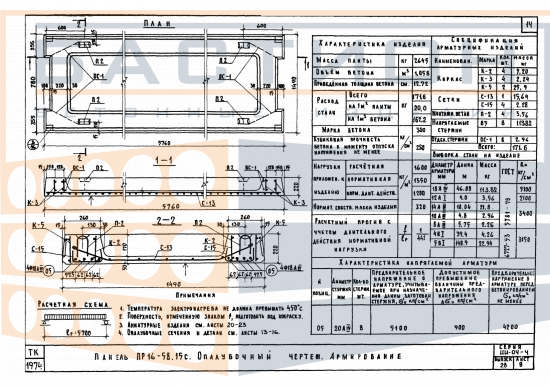

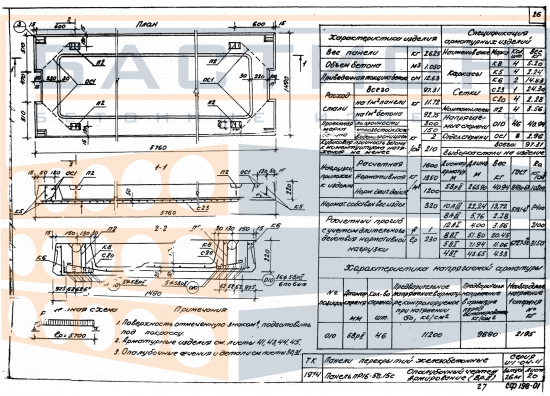

Плита перекрытия ребристая ПР 16-58-15 с АIV (АтV, Вр.II), серия ИИ 04-4, выпуски 26м, 28-30

Плита перекрытия ребристая ПР 16-58-15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии ИИ 04-4, выпуски 26м, 28-30, и предназначено для восприятия нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели.

Ребристая конструкция плиты обеспечивает повышенную жесткость при относительно небольшой массе, что позволяет перекрывать пролеты с сокращением расхода материалов. Применение такой плиты требует точного сопряжения с опорными элементами и соблюдения проектного положения. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос, могут привести к неравномерному распределению нагрузок и снижению несущей способности.

Область применения и технические особенности

Монтаж плиты выполняется по проектным отметкам с опиранием на несущие конструкции — стены, балки или ригели. Ребра плиты ориентируются в направлении пролета и воспринимают изгибающие нагрузки, а полка обеспечивает распределение воздействий. Торцевые зоны изделия не должны повреждаться при строповке, поэтому захват осуществляется только за предусмотренные монтажные петли.

• Изделие работает в пролете между несущими опорами, передавая нагрузку через опорные зоны — требуемая глубина опирания задается проектной документацией.
• Ребра плиты формируют жесткость конструкции — их правильная ориентация и целостность критичны для восприятия изгибающих моментов.
• Швы между смежными плитами заполняются бетоном или раствором по проекту — омоноличивание обеспечивает совместную работу элементов перекрытия.
• Монтажное положение плиты проверяется по осям и отметкам — отклонение от проектного положения недопустимо, так как изменяет схему работы.
• При строповке и разгрузке запрещается воздействовать на торцы и ребра — повреждение этих зон снижает несущую способность изделия.
• Пустоты или полости (если предусмотрены конструкцией) не предназначены для прокладки коммуникаций без специального проектного решения.
• Типоразмер относится к серии ИИ 04-4, которая определяет геометрические параметры, армирование и требования к опиранию — использование не по назначению исключается.

Соблюдение проектных требований к опиранию, ориентации и стыковке гарантирует расчетную работу перекрытия. Отступления от схемы монтажа или повреждение изделия требуют переоценки несущей способности.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются строго в местах расположения опорных зон (ребер) и должны совпадать по вертикали при штабелировании. Высота штабеля определяется с учетом массы каждого изделия (2625 кг) и допустимой нагрузки на нижний ряд — уточняется по схеме складирования. Торцы, ребра и монтажные петли защищаются от повреждений.

Транспортировка выполняется с фиксацией изделия в кузове или на прицепе. Перевозка навалом запрещена. Плиты укладываются на деревянные прокладки и закрепляются от продольного и поперечного смещения. При погрузке и выгрузке исключаются удары, перекосы и опирание на слабые кромки. Строповка производится за все монтажные петли с равномерным натяжением ветвей стропа.
