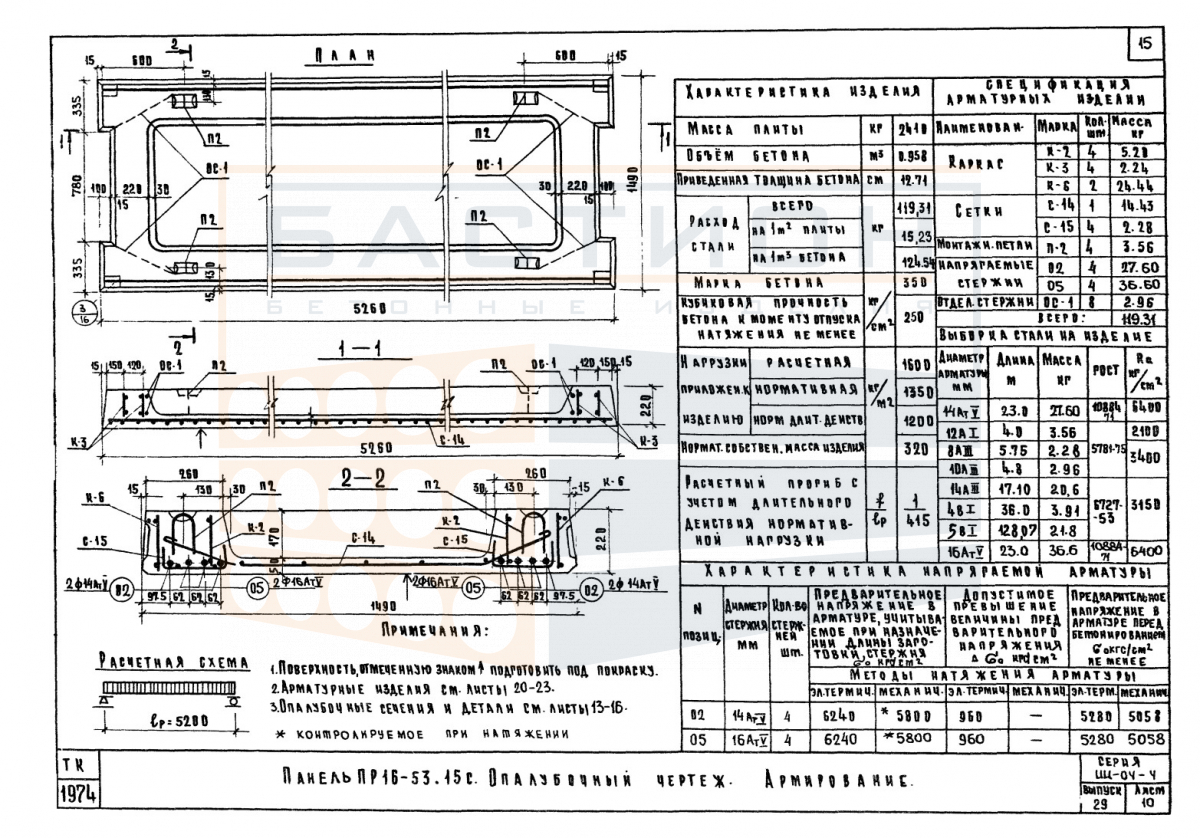

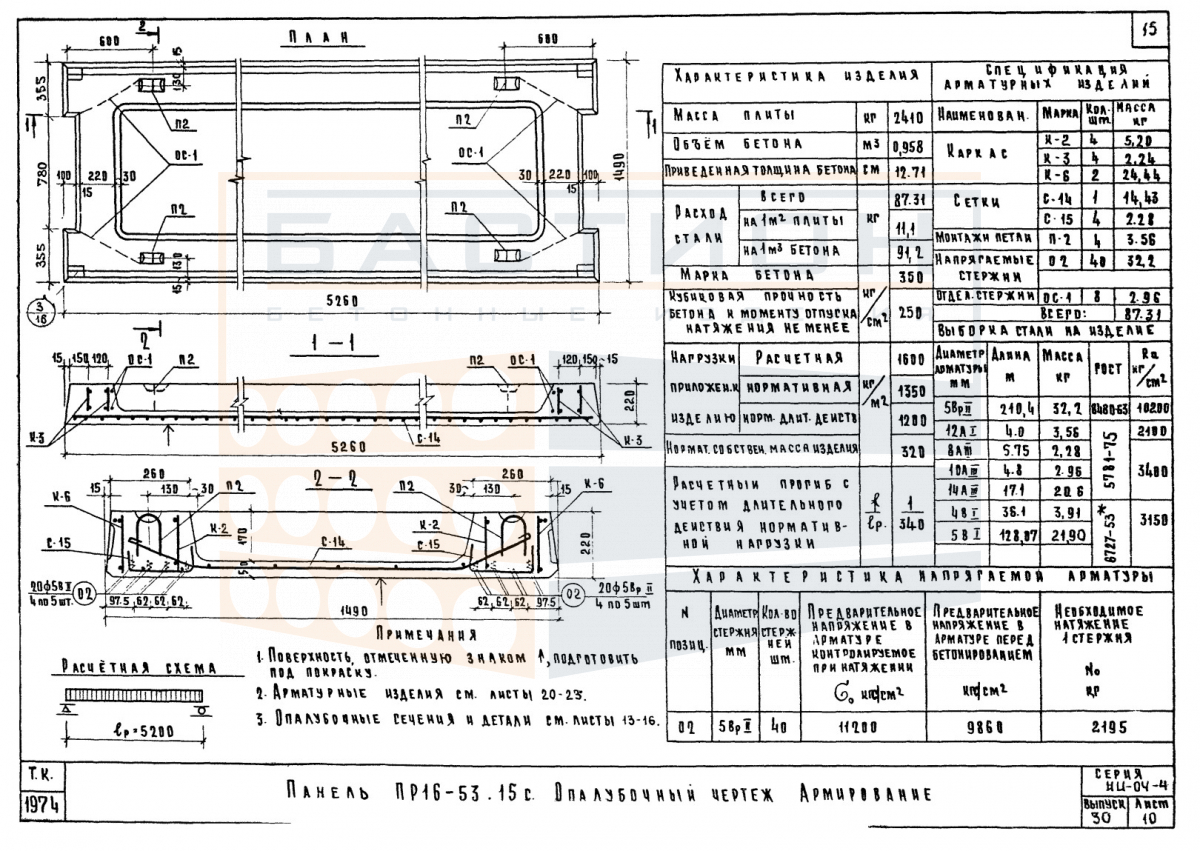

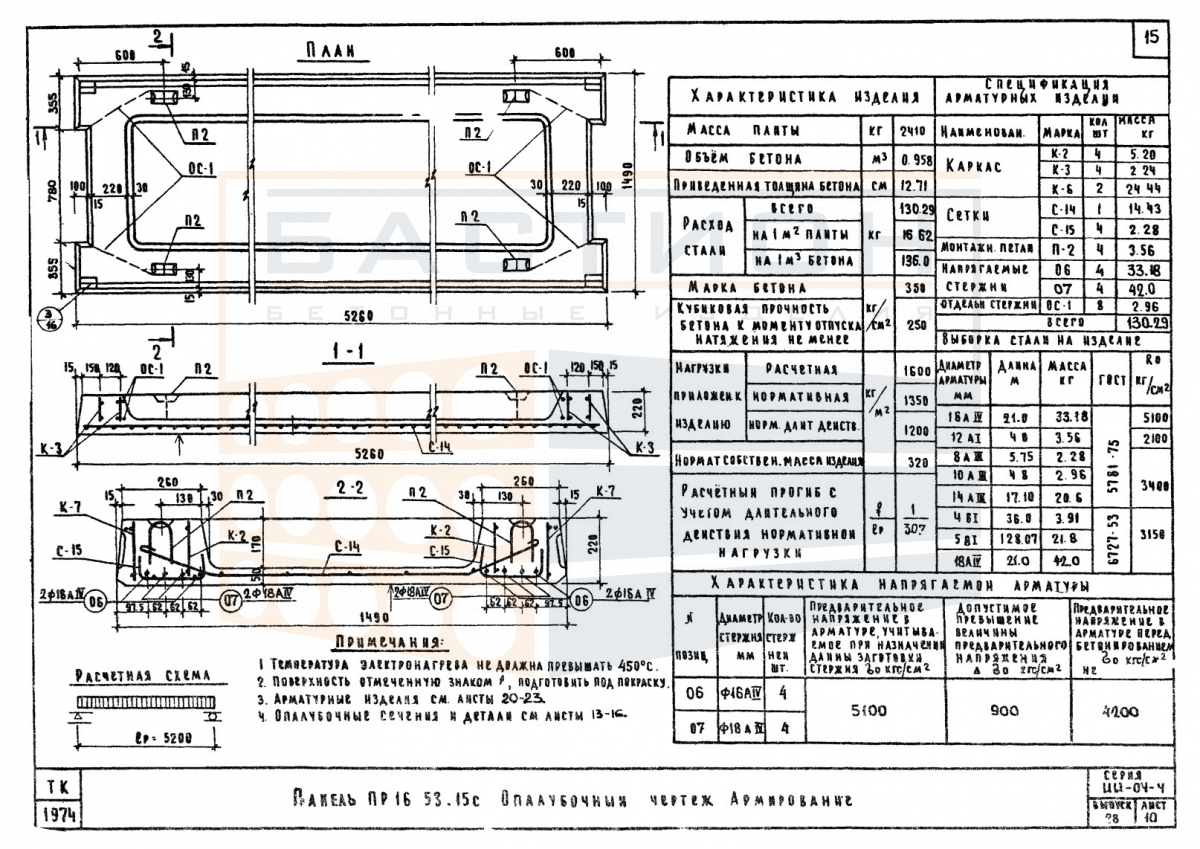

Плита перекрытия ребристая ПР 16-53-15 с, серия ИИ 04-4, выпуски 28-30

Плита перекрытия ребристая ПР 16-53-15 с — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие выполнено из тяжелого бетона и оснащено стальным армированием, что обеспечивает восприятие эксплуатационных нагрузок. Ребристая геометрия плиты позволяет эффективно распределять усилия от полезной нагрузки, перегородок, оборудования и собственного веса на несущие стены или каркас.

Изделие относится к серии ИИ 04-4, выпуски 28-30, и используется в зданиях из сборного железобетона с шагом несущих конструкций, соответствующим типоразмеру плиты. Ребра плиты работают как главные балки, воспринимающие изгибающие моменты и передающие нагрузку на опоры. Применение данного типоразмера уместно в перекрытиях с пролетами, предусмотренными проектной документацией. Ошибочное опирание или повреждение ребер при монтаже может привести к недопустимым прогибам и потере несущей способности.

Область применения и технические особенности

Монтаж плит ПР 16-53-15 с осуществляется на опорные поверхности из железобетонных стен или ригелей с обеспечением проектной глубины опирания. Основание под плиту должно быть выверено по отметкам и очищено от мусора. Фиксация плиты в проектном положении выполняется с помощью монтажных приспособлений до завершения анкеровки.

• Плита воспринимает распределённые нагрузки от собственного веса, полезной нагрузки и перегородок, передавая их на опоры через ребра жёсткости.
• Ребра плиты обеспечивают требуемую жёсткость при изгибе и пространственную работу элемента в составе перекрытия.
• Опирание плиты производится на несущие стены или ригели по проекту согласно серии ИИ 04-4; минимальная глубина опирания задается рабочей документацией.
• Строповка плиты выполняется за все предусмотренные монтажные петли; захват за ребра или торцевые участки категорически запрещён.
• После укладки производится анкеровка плиты к несущим элементам с помощью закладных деталей или выпусков арматуры.
• Межплитные швы заполняются бетоном или раствором класса не ниже проектного; омоноличивание обеспечивает совместную работу соседних плит.
• Не допускается повреждение ребер и торцов плиты при разгрузке и складировании; трещины в ребрах снижают несущую способность.

Выполнение перечисленных требований при монтаже и эксплуатации гарантирует нормативную долговечность и несущую способность перекрытия.

Правила хранения и транспортировки изделия

Хранение плит ПР 16-53-15 с осуществляется в горизонтальном положении на ровном, твёрдом основании, исключающем неравномерную осадку. Прокладки устанавливаются в опорных зонах — под рёбрами в местах расположения монтажных петель. При многоярусном складировании прокладки должны располагаться строго одна над другой, распределяя нагрузку вертикально.

Транспортировка плит выполняется в горизонтальном положении с надёжной фиксацией в кузове транспортного средства. Перевозка навалом не допускается. Погрузку и разгрузку производят с использованием траверс и строп за монтажные петли. Удары и перекосы при перемещении недопустимы во избежание образования трещин в бетоне.
