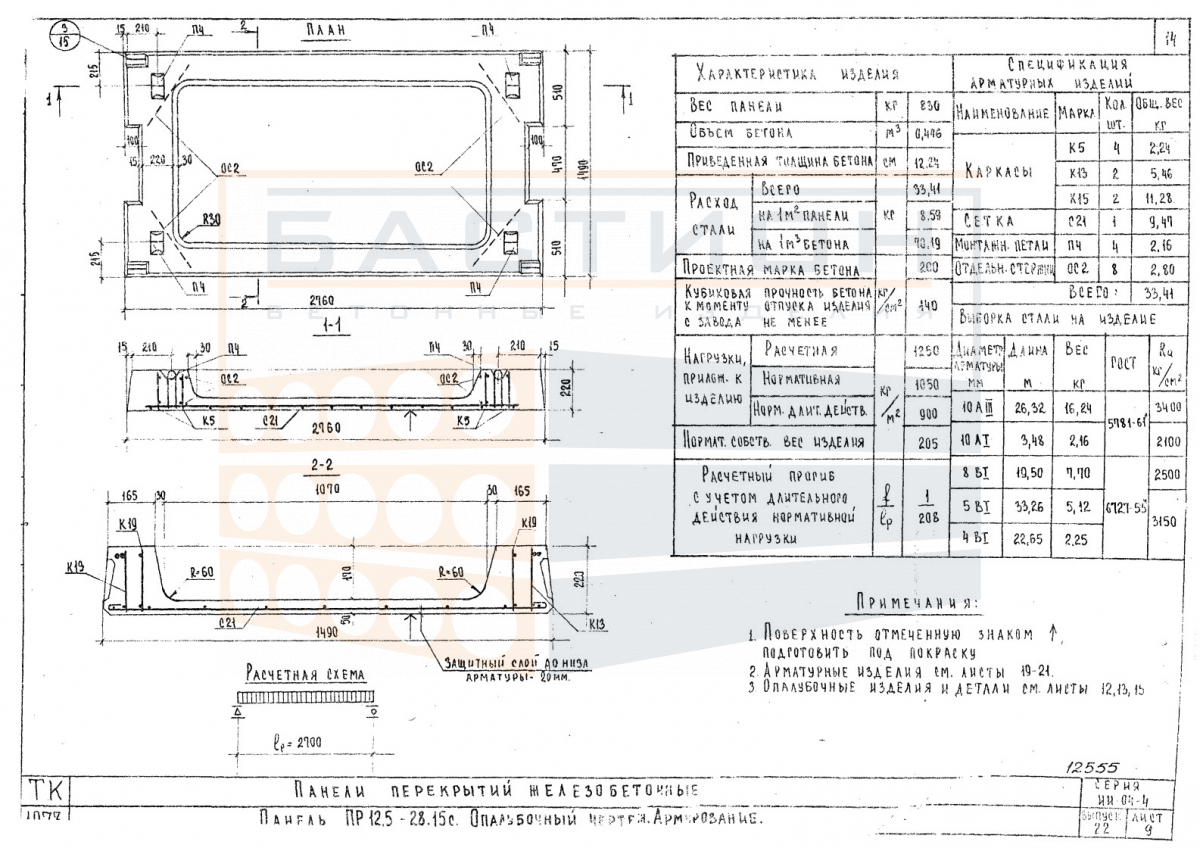

Плита перекрытия ребристая ПР 12,5-28-15 с, серия ИИ 04-4, выпуски 20, 22

Плита перекрытия ребристая ПР 12,5-28-15 с — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии ИИ 04-4, выпуски 20, 22 и содержит продольные ребра жесткости, воспринимающие изгибающие нагрузки от веса пола, оборудования, людей и перегородок. Ребристая конструкция обеспечивает повышенную несущую способность при относительно меньшей массе по сравнению со сплошными плитами.

Плита рассчитана на работу в пролете между несущими опорами — стенами, балками или ригелями. Опирание выполняется на подготовленные плоскости; глубина опоры задается проектом. Применение вне проектного пролета или с нарушением схемы опирания приводит к деформациям и трещинам. Ребра располагаются вниз, полка работает на сжатие. При монтаже обязателен контроль горизонтальности и совпадения с проектными отметками.

Область применения и технические особенности

Установка плиты ведется на несущие конструкции с обеспечением равномерной передачи усилия. Продольные ребра должны опираться на опоры по всей ширине; недопустимо опирание на полку. Швы между плитами заполняются мелкозернистым бетоном или раствором по проекту. Анкеровка или сварка закладных деталей производится в соответствии с рабочей документацией. Типовая ошибка — недостаточная глубина опирания или повреждение торцов при строповке.

• Плита перекрытия ребристая ПР 12,5-28-15 с работает в пролете между несущими опорами; продольные ребра воспринимают изгибающие нагрузки и обеспечивают жесткость перекрытия.
• Передача нагрузки от плиты осуществляется через торцевые опорные зоны на стены, балки или ригели; глубина опирания уточняется по проекту.
• Монтажное положение плиты — ребрами вниз; верхняя полка образует ровную горизонтальную плоскость для последующей стяжки или отделки.
• Сопряжение плит между собой выполняется через продольные швы, которые омоноличиваются бетоном по проектному решению для обеспечения совместной работы.
• Торцевые участки плиты не должны повреждаться в процессе погрузки, разгрузки и установки; повреждение зоны опирания снижает несущую способность.
• Основание под плиту должно быть выверено по высоте и горизонтали; перекосы при опирании вызывают неравномерное распределение нагрузки и появление трещин.

Корректный монтаж ребристой плиты с соблюдением проектных параметров опирания и омоноличивания стыков обеспечивает надежность перекрытия в целом. Отклонения от рабочей документации при установке приводят к перегрузке отдельных элементов и снижению эксплуатационных качеств.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под ребра в опорных зонах укладываются деревянные или резиновые прокладки, расположенные строго по одной вертикали. Высота штабеля задается условиями прочности нижележащих изделий и устойчивости; прокладки в соседних рядах совмещаются. При хранении не допускается опирание плит на слабые кромки или полку.

Перевозка плит производится в горизонтальном положении с фиксацией от смещения. Каждое изделие опирается на деревянные прокладки, расположенные в местах, соответствующих торцевым опорным зонам. Перевозка навалом запрещена. При погрузке и выгрузке исключаются удары, перекосы и резкие маневры. Монтажные петли должны оставаться целыми; поврежденные петли не допускается использовать для строповки.
