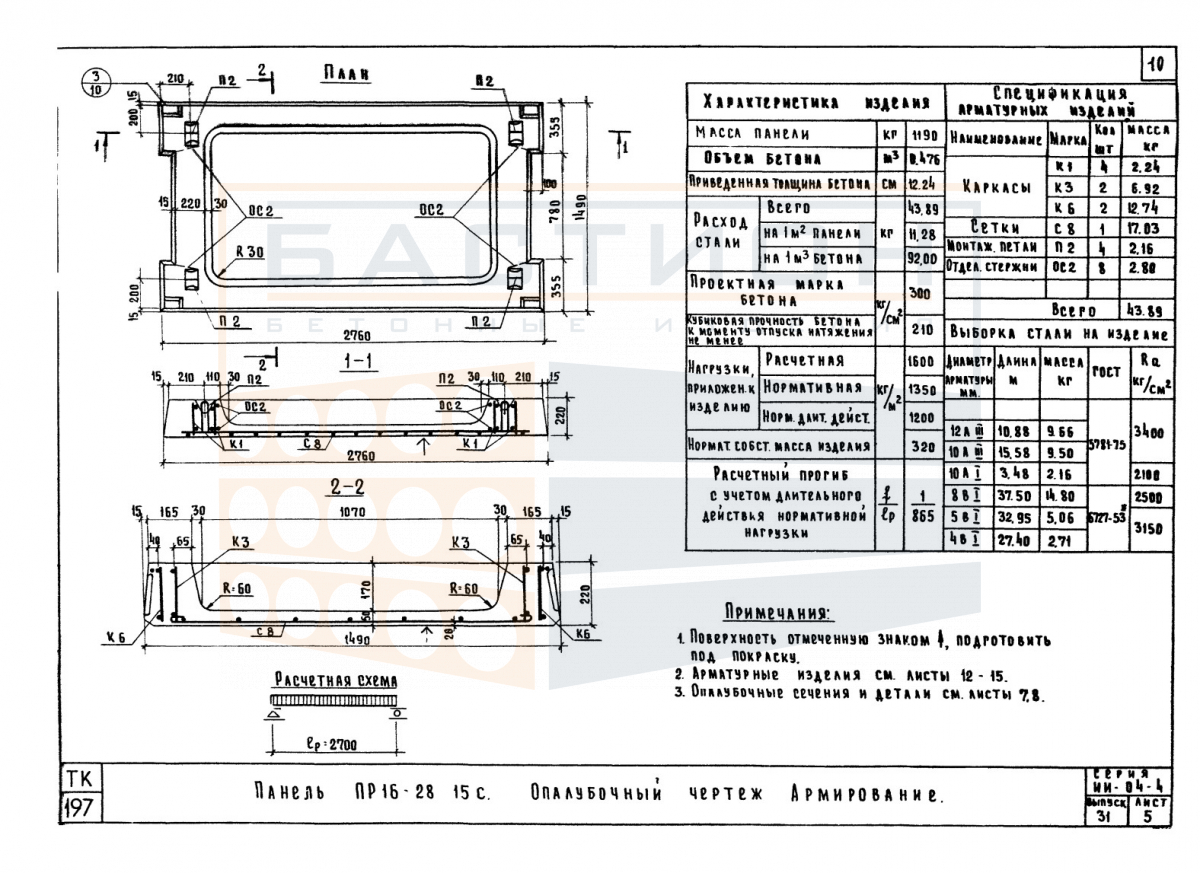

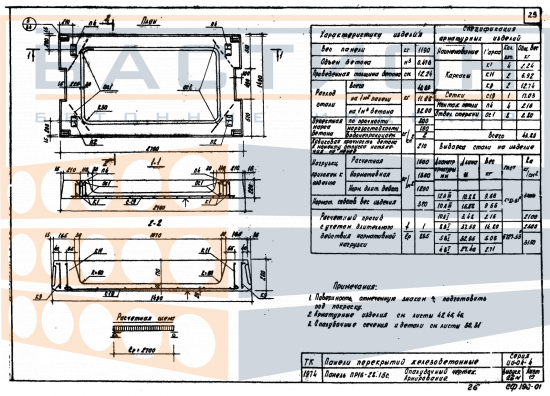

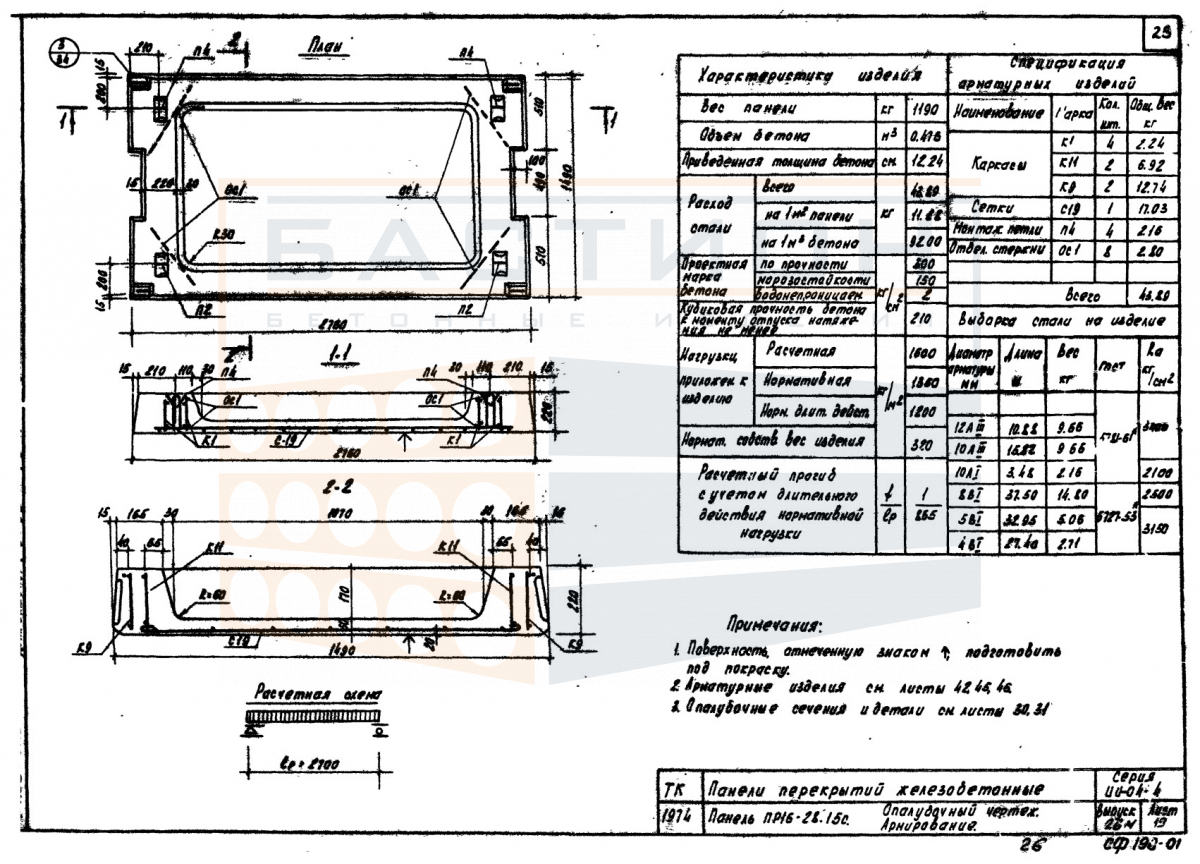

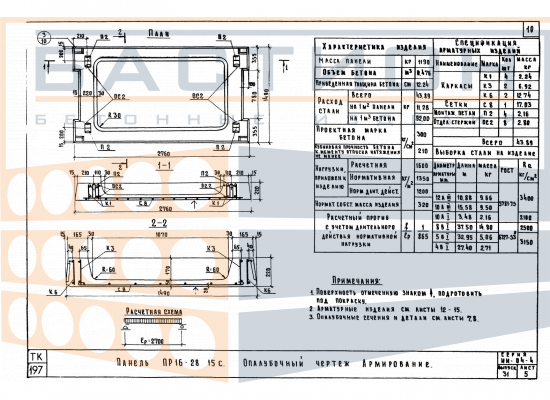

Плита перекрытия ребристая ПР 16-28-15 с, серия ИИ 04-4, выпуски 26м, 31

Плита перекрытия ребристая ПР 16-28-15 с серии ИИ 04-4 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к типовым решениям серии ИИ 04-4, выпуски 26м, 31, и предназначено для восприятия нагрузок от пола, перегородок, оборудования, людей и временных воздействий с последующей передачей усилий на стены, балки, ригели или другие опорные элементы.

Ребристая конструкция плиты обеспечивает повышенную жесткость при относительно малом расходе бетона. Продольные и поперечные ребра работают как элементы жесткости, воспринимающие изгибающие нагрузки. Опирание выполняется по опорным зонам, расположенным в местах, предусмотренных проектом. Несоблюдение проектного положения ребер или недостаточная глубина опирания могут привести к перераспределению усилий и снижению несущей способности перекрытия.

Область применения и технические особенности

Плита монтируется в составе сборного перекрытия с опиранием на несущие стены, ригели или колонны. Требуется выверка положения по осям и отметкам с обеспечением равномерного распределения нагрузки. Швы между плитами заполняются по проектному решению, анкеровка и омоноличивание стыков выполняются в соответствии с рабочей документацией.

• Элемент работает в пролете между опорами, воспринимая изгибающие моменты и поперечные силы; ребра обеспечивают необходимую жесткость конструкции.
• Опирание выполняется строго по опорным зонам, указанным в проекте; глубина опирания задается расчетом и не должна быть изменена без пересчета.
• При монтаже не допускается повреждение торцевых зон, ребер и монтажных петель; строповка производится за петли с использованием траверс.
• Пустоты между ребрами могут использоваться для прокладки инженерных коммуникаций только при согласовании с проектом, без уменьшения сечения ребер.
• Типичной ошибкой является монтаж на неподготовленное основание с перекосом или недостаточным опиранием, что ведет к раскрытию швов и трещинам.
• Сопряжение плиты с несущими элементами требует омоноличивания стыков бетоном для обеспечения совместной работы конструкции.

Применение плит данной серии допускается в зданиях с неагрессивной средой. Условия эксплуатации и расчетные нагрузки уточняются по проектной документации. Выбор типоразмера осуществляется на основании пролетов и нагрузок.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под изделия укладываются деревянные прокладки в местах, соответствующих опорным зонам; прокладки должны совпадать по вертикали в каждом штабеле. Не допускается складирование с опиранием на ребра или углы, во избежание сколов и трещин.

Транспортировка осуществляется в кузове автомашины с фиксацией изделий от смещения. Плиты должны лежать в горизонтальном положении и не опираться друг на друга без прокладок. Погрузка и разгрузка производятся с использованием монтажных петель, запрещается свободное падение, кантование или перемещение волоком. Ударные нагрузки при перемещении исключаются.
