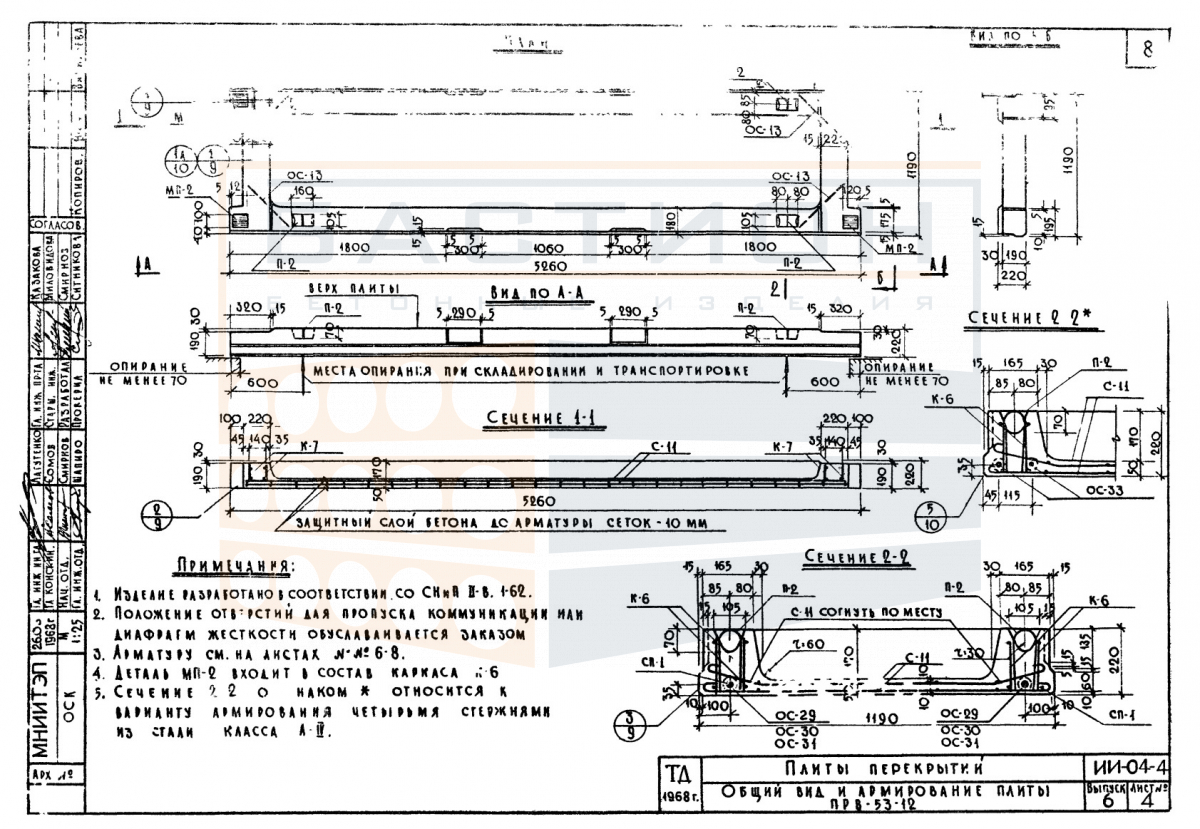

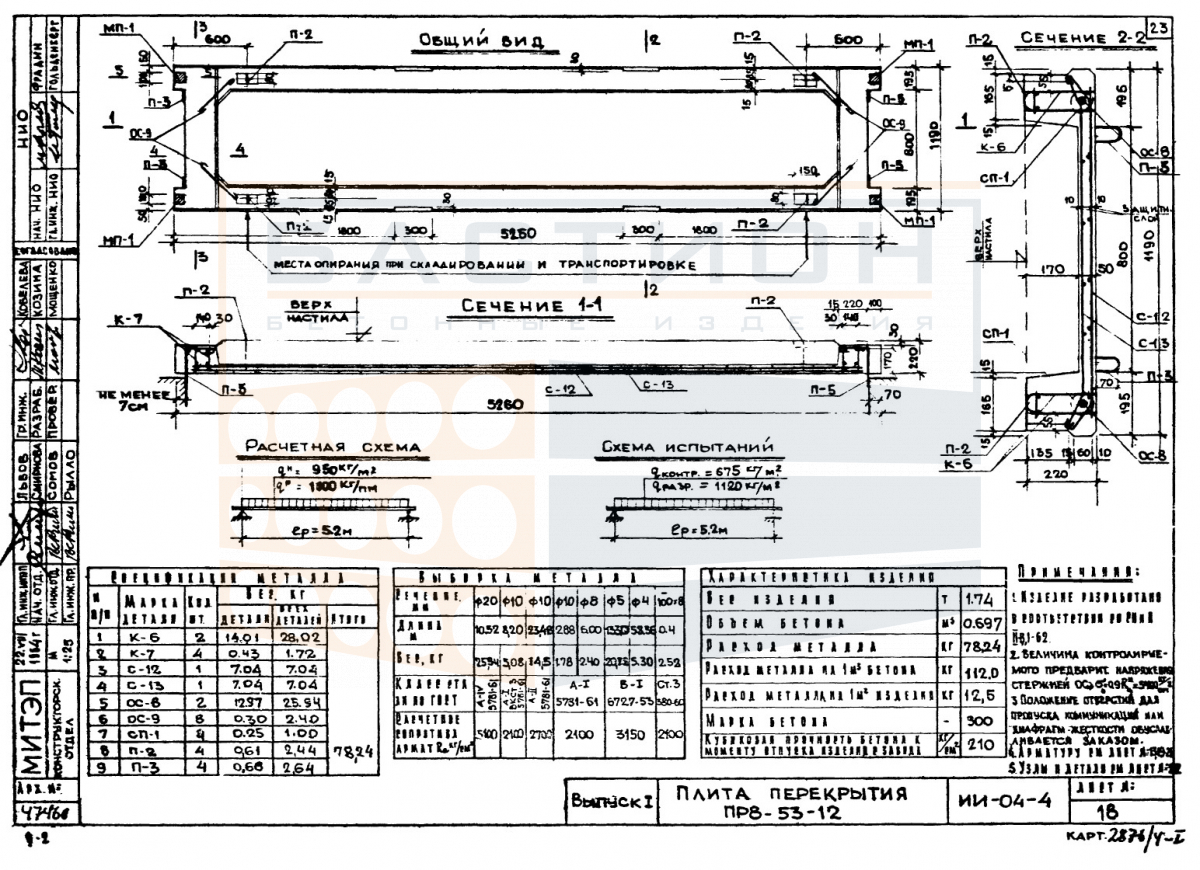

Плита перекрытия ребристая ПР 8-53-12, серия ИИ 04-4, выпуски 1, 6

Плита перекрытия ребристая ПР 8-53-12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или подвального перекрытия. Изделие относится к серии ИИ 04-4, выпуски 1, 6, предназначенной для сборных железобетонных конструкций промышленных и гражданских зданий. Ребристая конструкция обеспечивает повышенную жесткость при изгибе за счет продольных ребер, воспринимающих основные растягивающие усилия, и тонкой полки, работающей на сжатие.

Плита используется в составе перекрытий с опиранием на несущие стены, балки или ригели. Вертикальные нагрузки от пола, оборудования, людей и перегородок передаются через ребра на опорные зоны. Неправильная ориентация ребер или недостаточная глубина опирания могут привести к снижению несущей способности и образованию трещин. Монтаж плиты требует точной выверки положения по осям и проектным отметкам.

Область применения и технические особенности

Плита рассчитана на работу в пролете между опорами с передачей усилий на нижележащие конструкции. Ребра ориентируются в направлении пролета, полка располагается сверху. В местах опирания необходимы закладные детали или анкерные выпуски для соединения с ригелями или стенами. Швы между плитами заполняются бетоном по проекту для обеспечения дискретности перекрытия.

• Продольные ребра воспринимают изгибающие нагрузки и распределяют их по длине плиты, обеспечивая жесткость перекрытия.
• Опирание плиты выполняется на несущие элементы (стены, балки, ригели) с глубиной, указанной в рабочих чертежах; недопустимо опирание только на край полки.
• Монтажные петли расположены в торцевых зонах; строповка производится за все петли одновременно с использованием траверсы для исключения перекоса.
• При установке плиты проверяется горизонтальность верхней плоскости; отклонения от проектных отметок не должны превышать нормируемых значений.
• Торцевые участки ребер не должны повреждаться при разгрузке и монтаже, так как это снижает анкеровку арматуры и несущую способность.
• Омоноличивание стыков между плитами выполняется после монтажа всех элементов перекрытия с последующим уходом за бетоном.

Сопряжение плит с несущими конструкциями требует анкеровки арматурных выпусков в соответствии с проектом. Применение плит в перекрытиях с агрессивной средой или повышенной влажностью должно учитывать защитные мероприятия по проекту.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Опорные прокладки устанавливаются в местах расположения ребер строго по одной вертикали, чтобы избежать изгибающих моментов в теле конструкции. Высота штабеля определяется проектом складирования с учетом массы и прочности изделия; не допускается складирование с опиранием на полку или торцы. Монтажные петли должны оставаться доступными для строповки.

Транспортировка выполняется в горизонтальном положении с фиксацией от продольных и поперечных смещений. Плиты размещаются в кузове на опорных балках в зонах ребер. Запрещается перевозка навалом или с опиранием на слабые кромки. Погрузка и разгрузка производятся с использованием траверс и мягких строп для исключения ударов и повреждений бетона. Раскладка плит в транспортном средстве должна исключать контакт между собой и с бортами.
