Плита перекрытия ребристая ПР 8-64-15 с, серия ИИ 04-4, выпуск 32

Плита перекрытия ребристая ПР 8-64-15 с — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Конструкция с продольными и поперечными ребрами обеспечивает восприятие изгибающих нагрузок и передачу усилий на несущие стены, ригели или балки. Изделие относится к серии ИИ 04-4, выпуск 32, разработанной для сборных перекрытий промышленных и гражданских объектов. Работа ребер как элементов жесткости позволяет перекрывать пролеты с заданным шагом опор при соблюдении проектного положения.

Применение плиты требует точного соблюдения схемы опирания: продольные ребра должны опираться на несущие конструкции по всей длине опорных зон. Недостаточная глубина опирания или перекос плиты при монтаже приводят к перераспределению нагрузок и возможному образованию трещин в ребрах. Типичные ошибки включают монтаж на неподготовленное основание, повреждение торцевых участков при строповке и невыполнение омоноличивания швов между смежными плитами. Плита рассчитана на восприятие равномерно распределенных нагрузок от пола, перегородок и оборудования в соответствии с проектными решениями серии.

Область применения и технические особенности

Монтаж плиты выполняется на выровненные опорные поверхности стен или ригелей с использованием выверки по отметкам и осям. Продольные ребра ориентируются вдоль пролета, поперечные ребра обеспечивают жесткость при транспортировке и монтаже. Стыки между плитами заполняются бетоном по проекту для обеспечения дискретности перекрытия.

• Плита работает в пролете между несущими опорами, передавая нагрузку через опорные зоны ребер на стены или ригели.
• Торцевые участки плиты не должны повреждаться при строповке и разгрузке — целостность ребер влияет на прочность конструкции.
• Монтажное положение плиты проверяется по проектным отметкам и осям; перекос или смещение относительно опор не допускается.
• Швы между смежными плитами омоноличиваются бетоном для обеспечения совместной работы и предотвращения протечек.
• Пустоты между ребрами не используются для прокладки инженерных коммуникаций, если это не предусмотрено проектом.
• Опирание плиты на несущие элементы выполняется на проектную глубину, заданную в рабочей документации серии.
• При монтаже нескольких плит в одном перекрытии необходимо контролировать отметки верхних плоскостей для исключения перепадов.

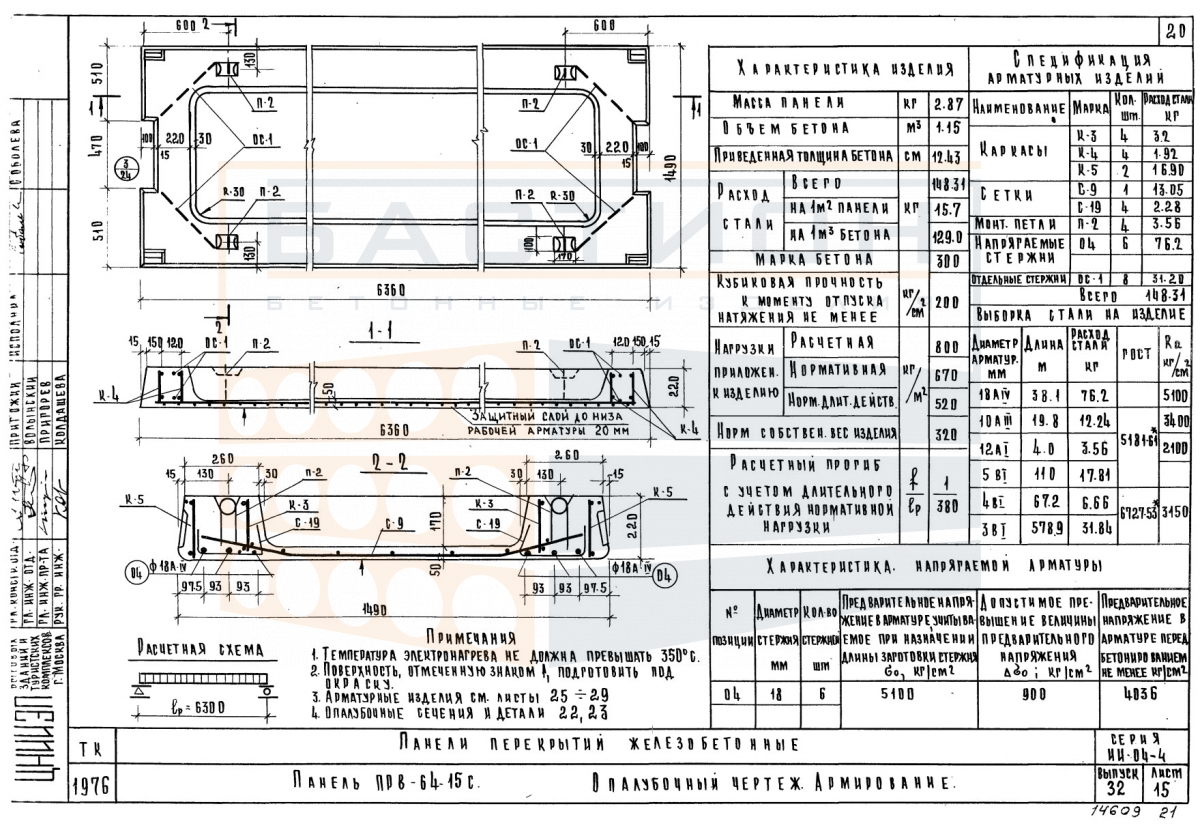

Учет этих требований при монтаже и эксплуатации обеспечивает нормативную работу перекрытия и предотвращает аварийные ситуации. Параметры опирания и узлы сопряжения уточняются по чертежам серии ИИ 04-4, выпуск 32.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Опорные прокладки размещаются в местах, соответствующих опорным зонам ребер — обычно на расстоянии от торцов, указанном в схеме складирования. Прокладки располагаются строго по вертикали между рядами штабеля для предотвращения изгибающих нагрузок на изделия. Кромки и монтажные петли защищаются от повреждений.

Транспортировка плит выполняется в горизонтальном положении с фиксацией от смещения. Перевозка навалом запрещается. Погрузка и разгрузка производятся за монтажные петли с применением траверс, исключающих перекос и удары. Строповка в местах, не предусмотренных проектом, не допускается. Выгрузка на неподготовленное основание или на слабые кромки ребер исключается.
