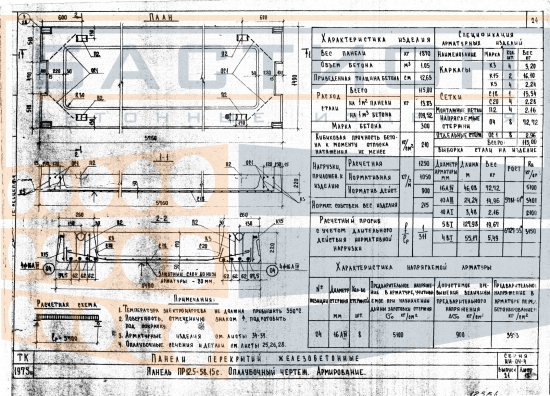

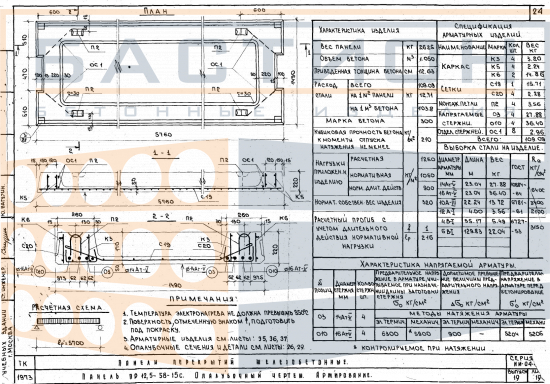

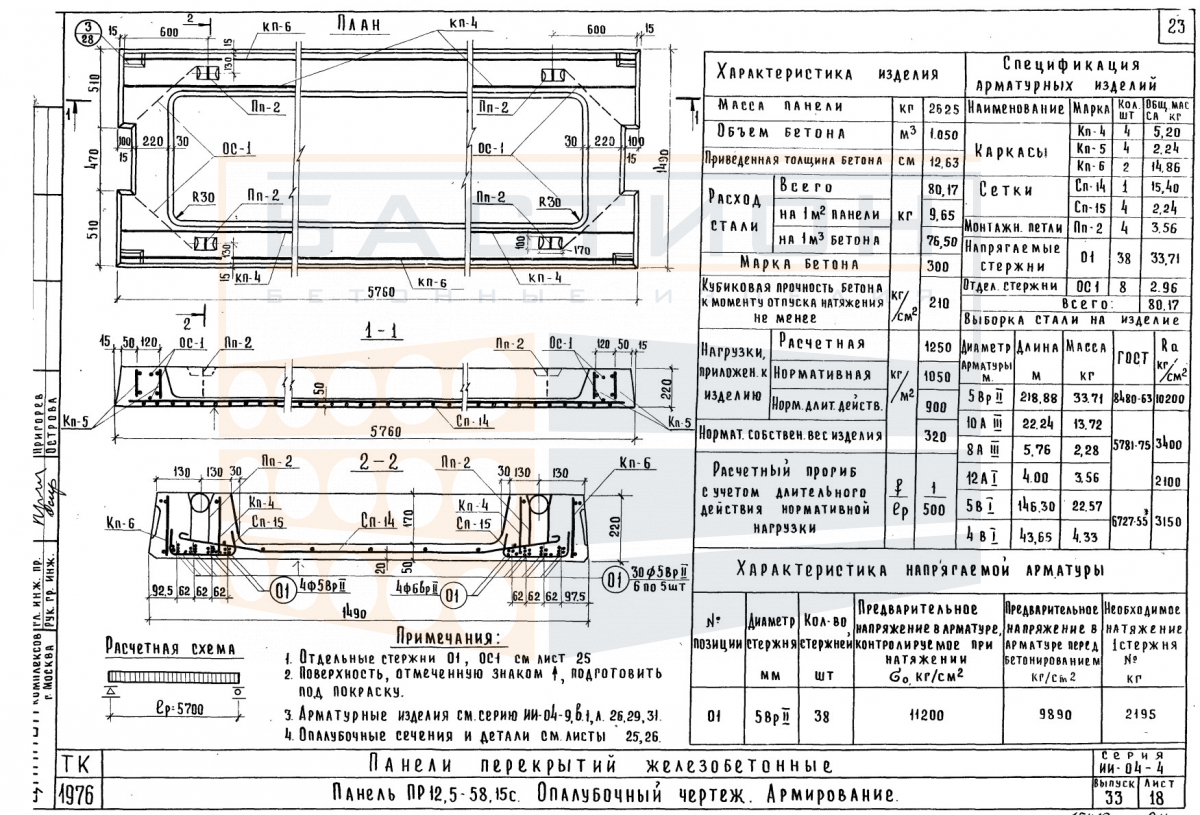

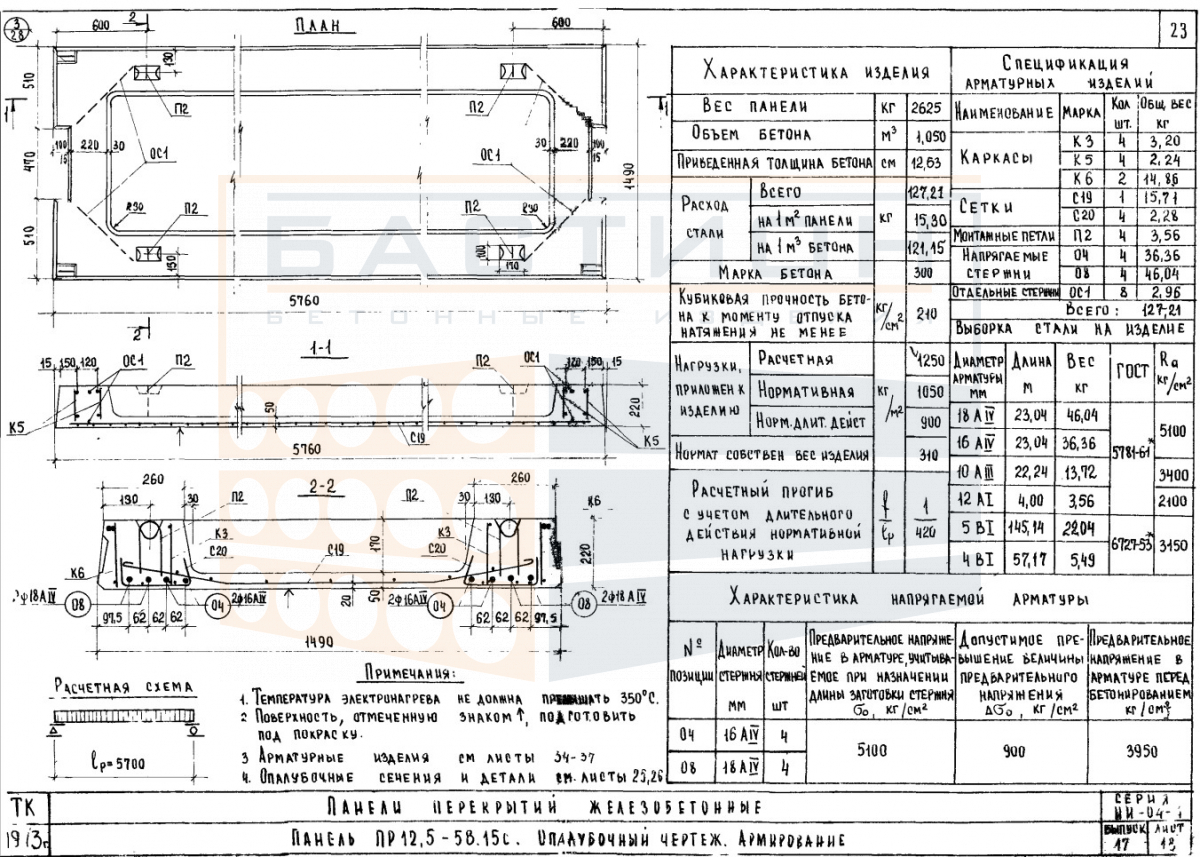

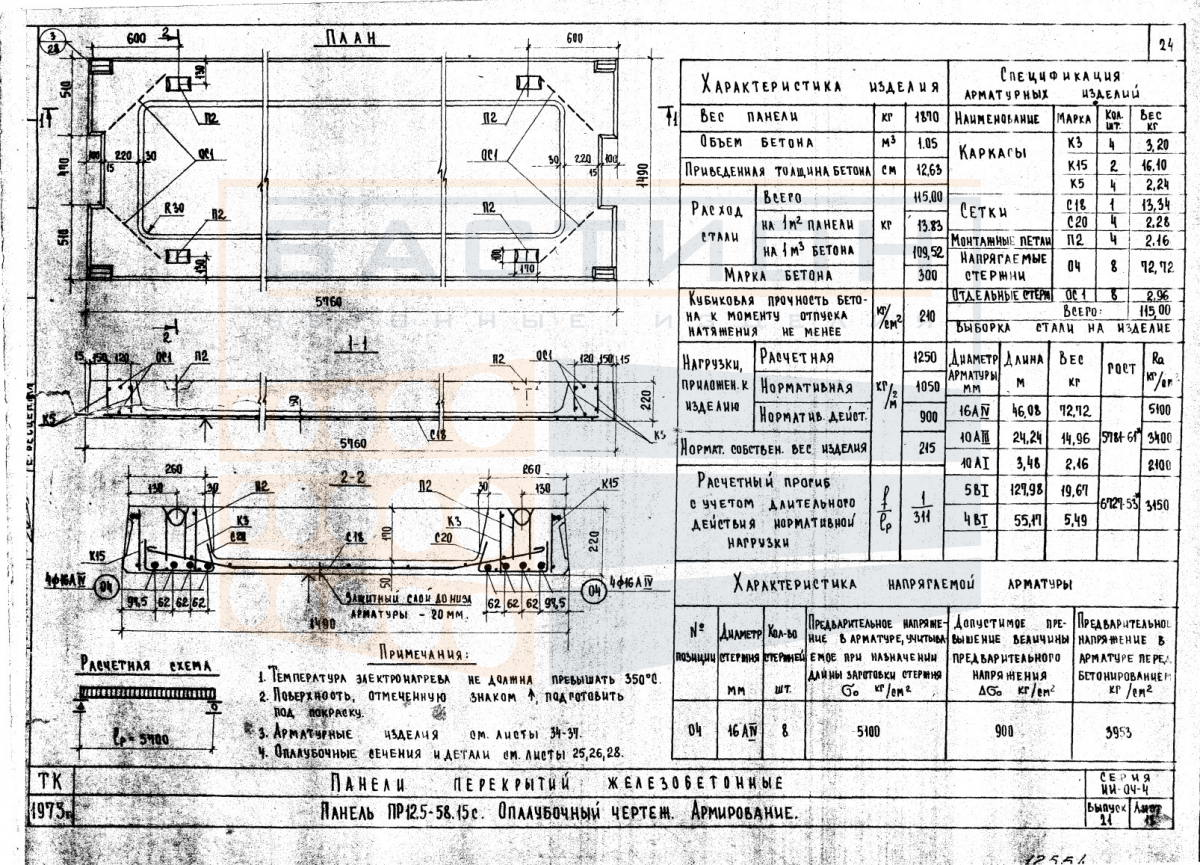

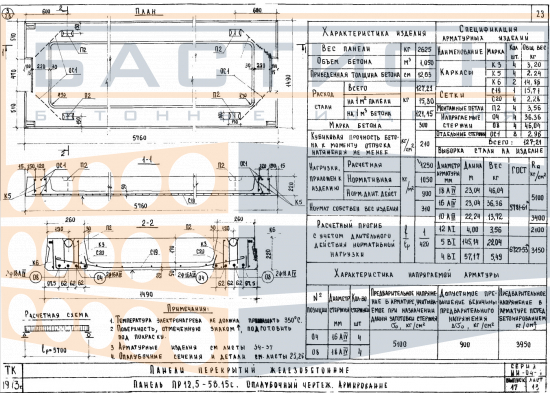

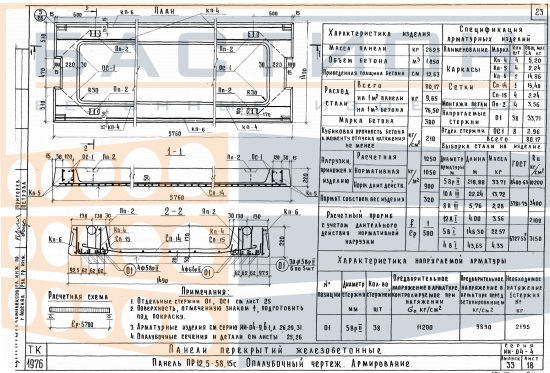

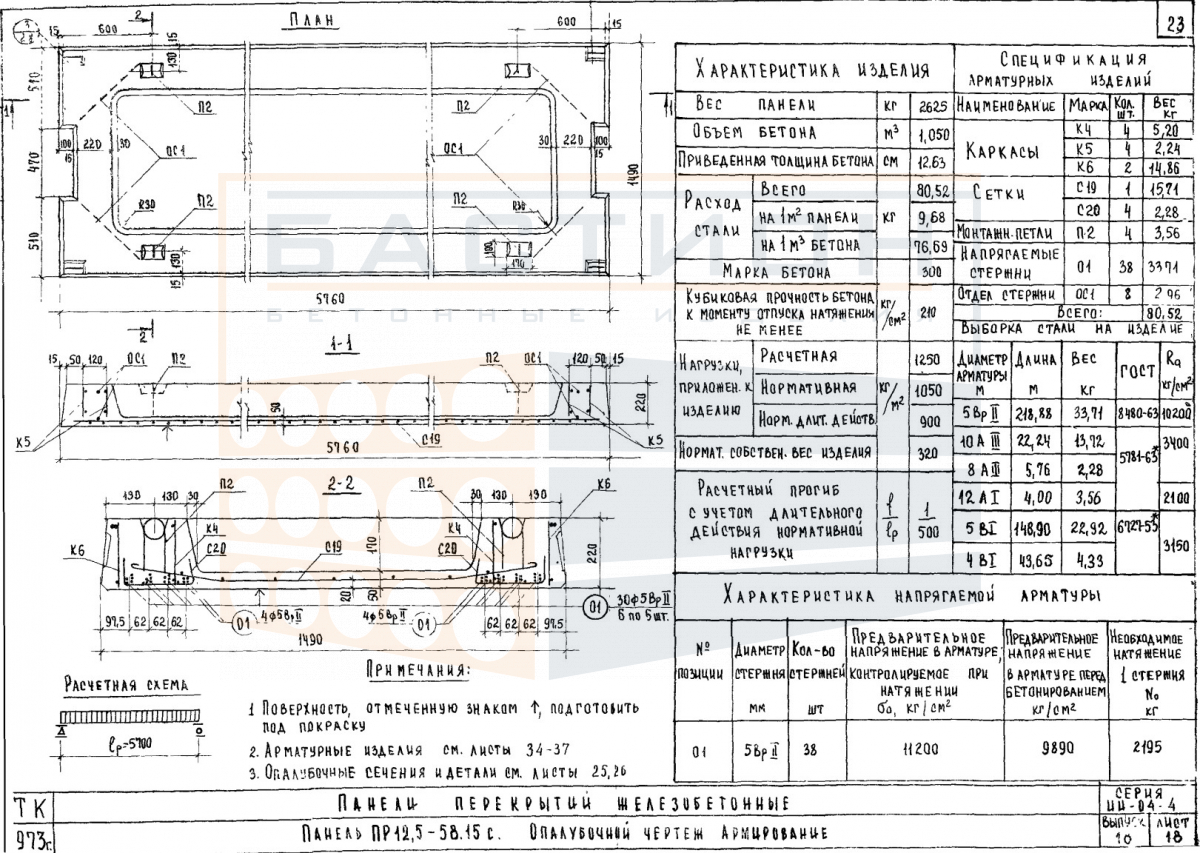

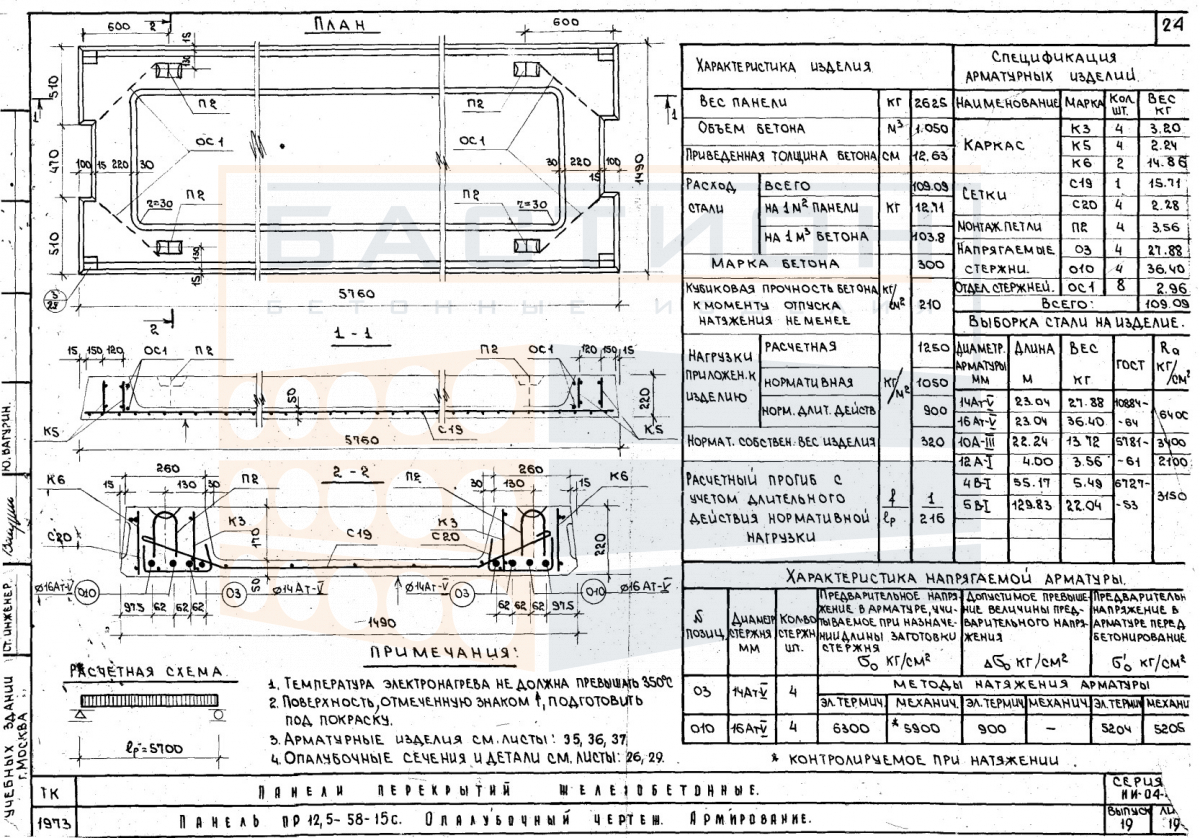

Плита перекрытия ребристая ПР 12,5-58-15 с, серия ИИ 04-4, выпуски 17-19, 21, 33

Плита перекрытия ребристая ПР 12,5-58-15 с — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или подвального перекрытия. Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость и способность воспринимать изгибающие нагрузки от пола, перегородок и оборудования. Изделие относится к серии ИИ 04-4, выпуски 17-19, 21, 33, и предназначено для использования в сборных железобетонных перекрытиях промышленных и гражданских зданий.

Плита применяется в пролетах между несущими опорами — стенами, ригелями или балками. Вертикальные нагрузки передаются через ребра на опорные зоны. Требует проектной глубины опирания и правильной ориентации ребер. Ошибки при монтаже, такие как недостаточное опирание или перекос, могут привести к снижению несущей способности. Сопряжение с соседними плитами и омоноличивание швов обеспечивает совместную работу перекрытия и распределение усилий.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленное основание с выверкой по осям и отметкам. Опирание осуществляется на несущие конструкции в соответствии с рабочими чертежами серии. Стыки между плитами омоноличиваются для обеспечения дискретности перекрытия. Временные нагрузки допускаются после набора прочности бетоном швов.

• Работает в пролете между несущими опорами, воспринимая нагрузки от пола, перегородок и оборудования, и передает их на стены, балки или ригели.
• Ребристая форма с продольными и поперечными ребрами повышает жесткость и позволяет перекрывать увеличенные пролеты по сравнению с плоскими плитами.
• Требует проектной глубины опирания, задаваемой рабочей документацией серии; отклонение от нее снижает несущую способность.
• Торцевые зоны плит не должны повреждаться при строповке и разгрузке, так как в них расположены анкерные выпуски арматуры.
• Швы между смежными плитами заполняются бетоном или раствором по проекту для обеспечения совместной работы перекрытия.
• Монтажное положение проверяется по отметкам и осям; перекос или смещение плиты недопустимо.
• Временные нагрузки на перекрытие допускаются только после достижения бетоном омоноличивания проектной прочности.

Выбор плиты и параметры монтажа уточняются по проекту и серии ИИ 04-4. Правильная ориентация ребер и соответствие опорных зон гарантируют долговечность конструкции.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Подкладки устанавливаются в местах, соответствующих опорным зонам (по торцам и в местах расположения ребер). Прокладки должны располагаться строго по вертикали в штабеле для исключения изгибающих нагрузок на изделия. Высота штабеля и количество рядов определяются с учетом массы и геометрии плит.

При транспортировке плиты фиксируются от смещения. Перевозка навалом не допускается. Погрузка и выгрузка производятся с использованием стропов за монтажные петли, исключая ударные нагрузки и опирание на слабые кромки. Расположение плит в кузове должно исключать контакт между собой и с бортами. При разгрузке следует контролировать сохранность торцевых зон и ребер.
