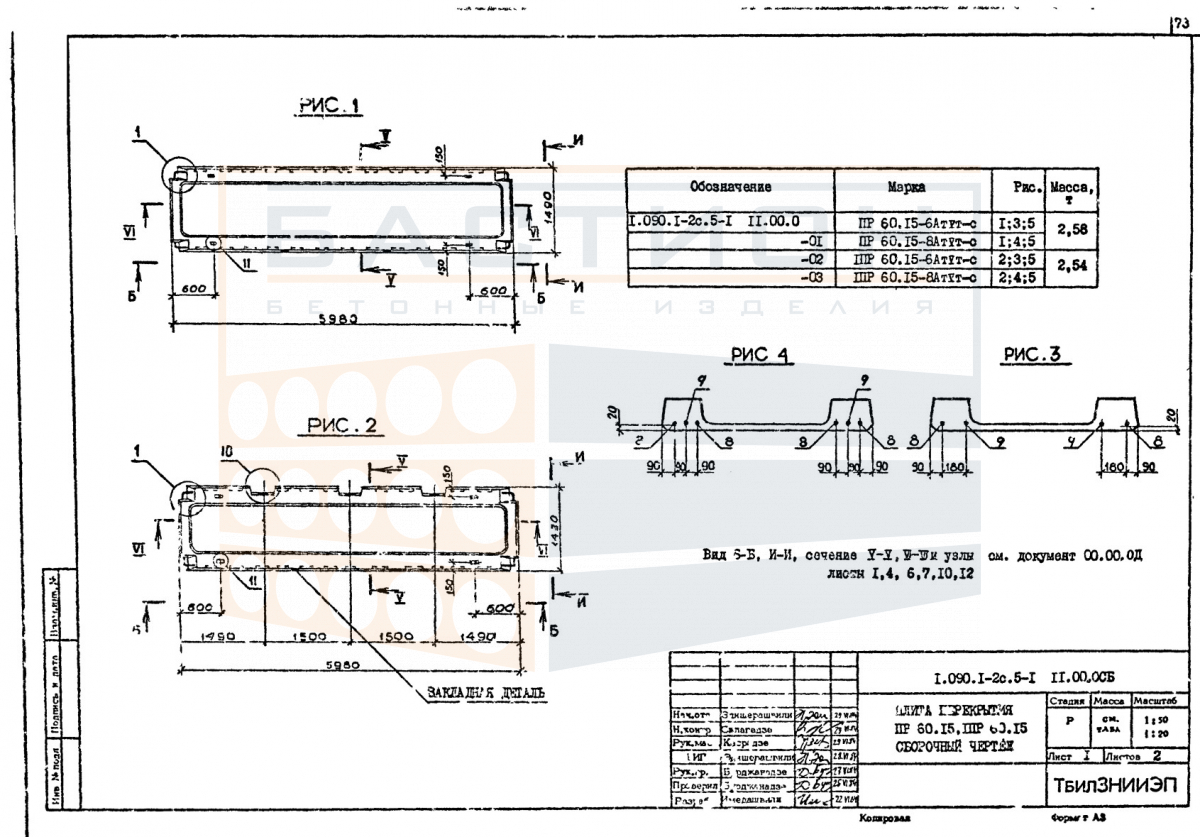

Плита перекрытия ребристая 1ПР 60.15-6 АтVт-с, серия 1.090.1-2с, выпуск 5-1

Плита перекрытия ребристая 1ПР 60.15-6 АтVт-с — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Ребристая конструкция с продольными и поперечными ребрами обеспечивает восприятие изгибающих нагрузок при относительно небольшой собственной массе, что позволяет перекрывать пролеты с уменьшенным расходом бетона.

Изделие относится к серии 1.090.1-2с, выпуск 5-1, предназначенной для сборных железобетонных перекрытий общественных и производственных зданий. Плита укладывается на несущие стены, балки или ригели и передает на них нагрузку от пола, перегородок, оборудования и людей. Ошибки при монтаже — недостаточная глубина опирания, перекос или повреждение торцевых зон — могут привести к перераспределению усилий и снижению несущей способности перекрытия, поэтому проектные параметры опирания и схема раскладки должны строго соблюдаться.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение с опиранием на подготовленные опорные площадки. Ребра плиты ориентируются вдоль пролета, что обеспечивает совместную работу с вышележащими конструкциями. Сопряжение соседних плит и их фиксация в перекрытии выполняются по проекту, включая омоноличивание швов и устройство анкерных связей.

• Плита рассчитана на работу в пролете между несущими опорами; глубина опирания задается рабочей документацией серии и проверяется по осям.
• Ребра плиты выполняют функцию элементов жесткости, воспринимающих изгибающие моменты; пустоты между ребрами могут использоваться для прокладки коммуникаций при условии согласования с проектом.
• Монтажное положение плиты контролируется по отметкам и осям; не допускается опирание на неподготовленное основание или отклонение от проектной схемы.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке; повреждение ребер или торцов снижает несущую способность изделия.
• После установки швы между плитами заполняются бетоном по проектному решению, что обеспечивает пространственную жесткость перекрытия и равномерную передачу нагрузок.
• Подъем плиты осуществляется за монтажные петли, расположенные в соответствии с рабочей документацией; перекос при строповке недопустим.

Применение плиты в составе перекрытия требует учета класса ответственности здания и условий эксплуатации; проектные решения по узлам опирания и армированию швов принимаются на основе серии 1.090.1-2с.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Опорные прокладки устанавливаются в местах, соответствующих опорным зонам изделия; прокладки соседних рядов должны располагаться строго по вертикали, исключая изгиб плиты. Высота штабеля и количество рядов определяются проектом складирования с учетом массы и прочности изделий. Ребра и монтажные петли защищаются от повреждений.

При транспортировке плита фиксируется от смещения и опрокидывания. Перевозка навалом запрещена. Плита укладывается на опоры кузова с прокладками в местах, совпадающих с опорными зонами. Во время погрузки и разгрузки исключаются ударные нагрузки и перекосы. Перемещение плиты волоком не допускается.
