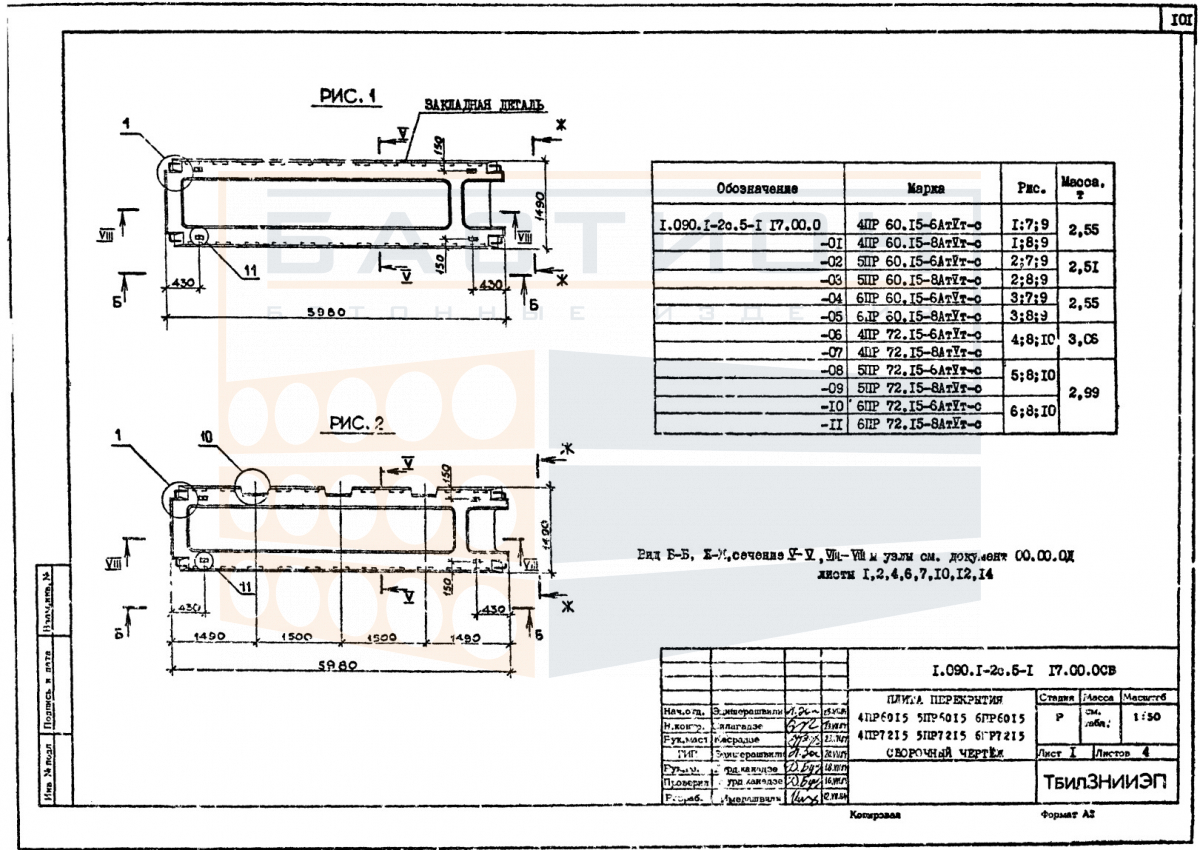

Плита перекрытия ребристая 6ПР 60.15-6 АтVт-с, серия 1.090.1-2с, выпуск 5-1

Плита перекрытия ребристая 6ПР 60.15-6 АтVт-с (серия 1.090.1-2с, выпуск 5-1) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Ребристая конструкция с продольными и поперечными ребрами обеспечивает повышенную жесткость и способность воспринимать изгибающие нагрузки при относительно небольшой толщине полки. Изделие выполнено из тяжелого бетона с внутренним стальным армированием, что позволяет передавать усилия на несущие стены, балки или ригели.

Плита предназначена для эксплуатации в условиях нормальной влажности и неагрессивной среды. Правильное опирание — по контуру или двум сторонам с соблюдением проектной глубины — гарантирует равномерную передачу нагрузки. Ошибки при монтаже, такие как недостаточное опирание или перекос, могут привести к концентрации напряжений в ребрах и снижению несущей способности. Маркировка изделия связана с серией 1.090.1-2с (выпуск 5-1), которая устанавливает технические требования и схемы раскладки для перекрытий многоэтажных зданий.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение с опиранием на несущие элементы (стены, ригели, балки) по схеме, предусмотренной рабочей документацией. В зонах опирания необходимо предусмотреть выравнивающий слой из цементно-песчаного раствора. После установки выполняется анкеровка плиты в стенах и омоноличивание швов между смежными элементами для обеспечения совместной работы перекрытия.

• Работает в пролете между несущими опорами, воспринимая нагрузки от собственного веса, вышележащих конструкций, людей, оборудования и перегородок.
• Передает нагрузку на стены, балки или ригели через опорные зоны, которые должны быть очищены от загрязнений и увлажнены перед укладкой раствора.
• Требует проектной глубины опирания не менее 100 мм для обеспечения передачи усилий без смятия торцевой части.
• Торцевые участки ребер не должны повреждаться при строповке и разгрузке, так как повреждения снижают анкеровку арматуры.
• Швы между плитами заполняются бетоном мелкой фракции с последующим вибрированием для плотного соединения.
• Пустоты в плите не предназначены для прокладки инженерных коммуникаций без проектного обоснования.

Монтажное положение контролируется по отметкам и осям, после окончательной выверки выполняется сварка закладных деталей в соответствии с проектом. Применение плит по серии 1.090.1-2с допускается только в составе конструкций, разработанных по данной нормативной документации.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Деревянные прокладки укладываются в опорных зонах строго по одной вертикальной линии в каждом ряду. Высота штабеля не должна превышать установленные в проекте значения, чтобы избежать опрокидывания или повреждения нижележащих изделий. Контакт бетона с грунтом не допускается.

Транспортировка выполняется в горизонтальном положении с фиксацией от продольных и поперечных смещений. Плиты не допускается перевозить навалом — требуется размещение на подкладках с креплением стропами за монтажные петли. Во время погрузки и разгрузки исключаются ударные нагрузки и резкие рывки. Цепные стропы применяются с защитой углов ребер от местных повреждений.
