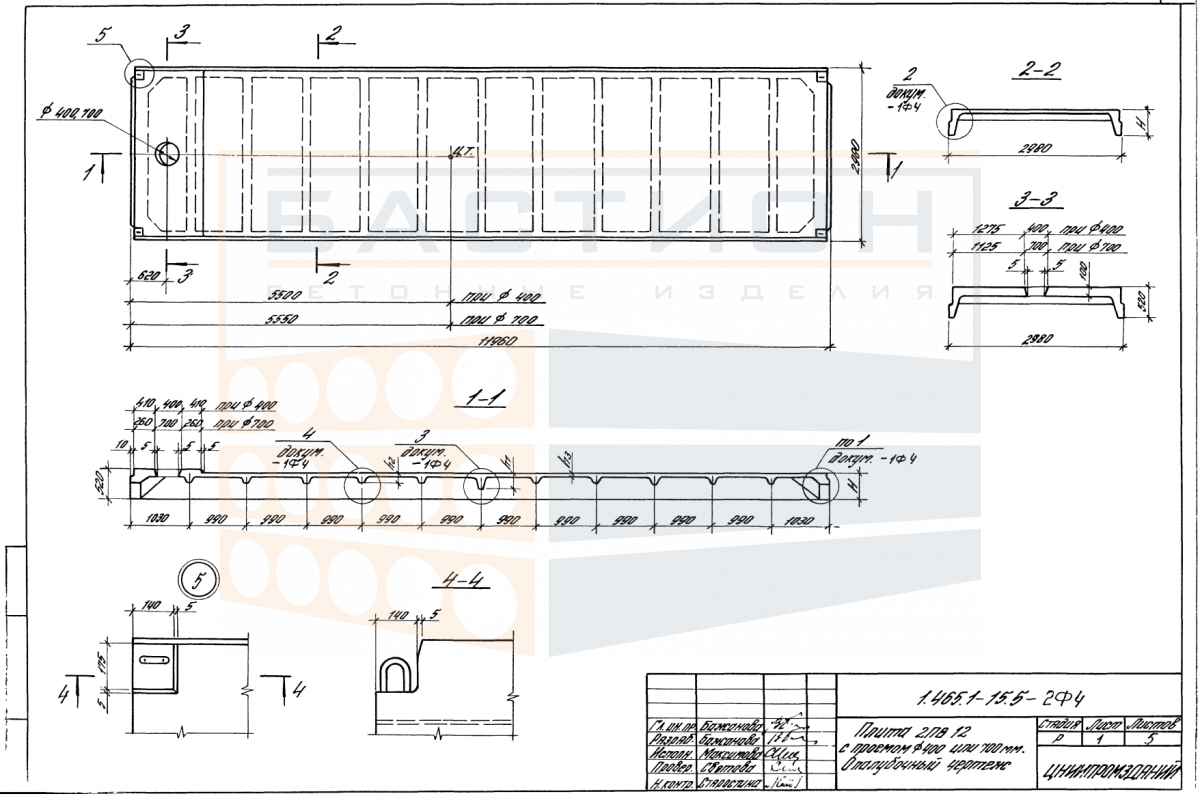

Плита ребристая 2 ПВ 12 с проемом 400 / 700 мм, серия 1.465.1-15, выпуск 5

Плита ребристая 2 ПВ 12 с проемом — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или чердачного перекрытия, а также покрытия. Изделие относится к серии 1.465.1-15, выпуск 5, и оснащено технологическим проемом размером 400 на 700 мм для пропуска вертикальных коммуникаций или монтажа оборудования. В конструкции использованы ребра жесткости, воспринимающие изгибающие нагрузки и обеспечивающие пространственную жесткость перекрытия.

Применение плит данной серии характерно для сборных железобетонных перекрытий промышленных и гражданских зданий с шагом колонн до 12 метров. Наличие проема требует учета концентрации напряжений в зоне отверстия при проектировании. Неправильная ориентация ребер относительно опор может привести к снижению несущей способности. Ошибки при монтаже, такие как недостаточная глубина опирания, способны вызвать разрушение узла сопряжения.

Область применения и технические особенности

Плита укладывается на несущие конструкции — стены, балки или ригели — с обеспечением проектной глубины опирания. Ребра плиты должны быть ориентированы в направлении пролета. В зоне проема необходимо предусмотреть дополнительное армирование краев отверстия в соответствии с рабочими чертежами серии.

• Изделие рассчитано на эксплуатацию в отапливаемых и неотапливаемых зданиях с нормальными температурно-влажностными условиями.
• Монтаж плиты выполняется с использованием грузоподъемного оборудования за монтажные петли, расположенные в верхней зоне.
• Опирание плиты осуществляется на опорные площадки шириной не менее проектной, выверенные по горизонтали.
• Перед установкой необходимо проверить отметки опорных конструкций и их горизонтальность для исключения перекосов.
• Швы между смежными плитами заполняются бетоном по металлическим или арматурным связям для обеспечения дисковой жесткости перекрытия.
• При наличии проема не допускается его использование для прокладки коммуникаций без проектного усиления краев отверстия.
• Запрещается нарушать проектное положение ребер и нагружать плиту до набора прочности швов и омоноличивания.

Соблюдение указанных требований обеспечивает проектную работу плиты в составе перекрытия и предотвращает развитие деформаций и трещин.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. В местах опирания устанавливаются прокладки из дерева или резины, совпадающие по вертикали в штабеле. Складирование плит с проемами требует дополнительной фиксации для предотвращения опрокидывания. Работы выполняются с защитой торцов и ребер от скалывания.

При транспортировке плиты размещаются продольно к оси кузова и фиксируются от смещения с помощью инвентарных упоров. Подъем и разгрузка производятся за монтажные петли с равномерным распределением усилий. Запрещается перемещать плиту волоком или сбрасывать с высоты.
