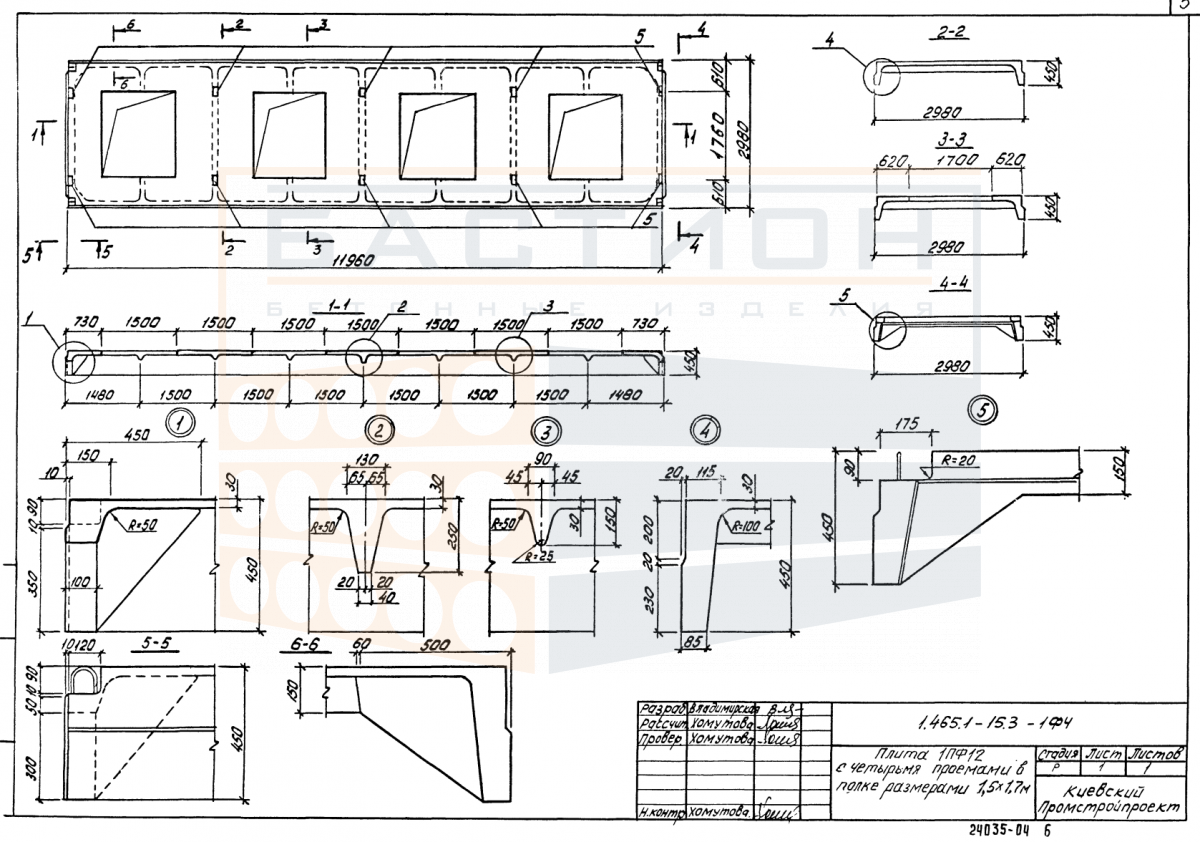

Плита ребристая 1 ПФ 12 с четырьмя проемами в полке 1.5х1.7 м, серия 1.465.1-15, выпуск 2

Плита ребристая 1 ПФ 12 с четырьмя проемами в полке — это железобетонная конструкция, предназначенная для устройства перекрытий в промышленных и гражданских зданиях. Изделие относится к серии 1.465.1-15, выпуск 2, и рассчитано на восприятие распределенных нагрузок через ребра жесткости, передающих усилия на несущие стены или ригели. Наличие четырех проемов размером 1,5×1,7 м в полке позволяет пропускать вентиляционные шахты, световые фонари или инженерные коммуникации без дополнительных доборных элементов.

Применение таких плит характерно для зданий с шагом несущих конструкций 12 м. Ребра жесткости обеспечивают необходимую несущую способность при относительно небольшом расходе бетона. Проемы в полке требуют точного сопряжения с проходящими через них конструкциями. Ошибки при монтаже — недостаточная глубина опирания, перекос плиты, повреждение торцов ребер — могут привести к перераспределению нагрузок и снижению жесткости перекрытия.

Область применения и технические особенности

Укладка плиты выполняется на опорные площадки стен или ригелей с проектным зазором. Монтаж ведется с использованием крана, строповка осуществляется за монтажные петли. После установки производится омоноличивание швов и анкеровка в соответствии с рабочими чертежами.

• Ребра жесткости работают как балки, воспринимающие изгибающие нагрузки от собственного веса и полезной нагрузки, и требуют проектного опирания по всей длине.
• Четыре проема располагаются симметрично относительно осей плиты, что при монтаже контролируется по осевым рискам для исключения смещения.
• Глубина опирания плиты на несущие элементы задается проектом и проверяется по отметкам; недостаточное опирание снижает несущую способность.
• При строповке следует исключить повреждение торцов ребер и полки, так как эти зоны являются критическими для распределения усилий.
• Швы между смежными плитами заполняются бетоном по проектной схеме для обеспечения совместной работы перекрытия и передачи горизонтальных нагрузок.
• Монтажные петли после установки обрезаются или загибаются с сохранением защитного слоя бетона, чтобы избежать коррозии.
• Проемы в полке не предназначены для устройства дополнительных отверстий, их конфигурация задана проектом и не подлежит изменению на месте.

Соблюдение перечисленных требований обеспечивает проектную работу плиты в составе перекрытия и предотвращает развитие дефектов в процессе эксплуатации.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Под опорные зоны ребер укладываются инвентарные прокладки из древесины или другого упругого материала. Прокладки должны располагаться строго по одной вертикали в каждом штабеле. Запрещается складировать плиты с опиранием на углы или на полку вне зоны ребер, так как это может вызвать деформации и трещины.

Транспортировка производится в положении, соответствующем рабочему, с надежной фиксацией от смещения в продольном и поперечном направлениях. При погрузке и разгрузке необходимо исключать ударные нагрузки и резкие перемещения. Монтажные петли и торцы ребер подлежат защите от повреждений. Не допускается перевозка изделий навалом или с опиранием на слабые элементы. При длительном хранении поверхность плит рекомендуется укрывать от атмосферных осадков.
