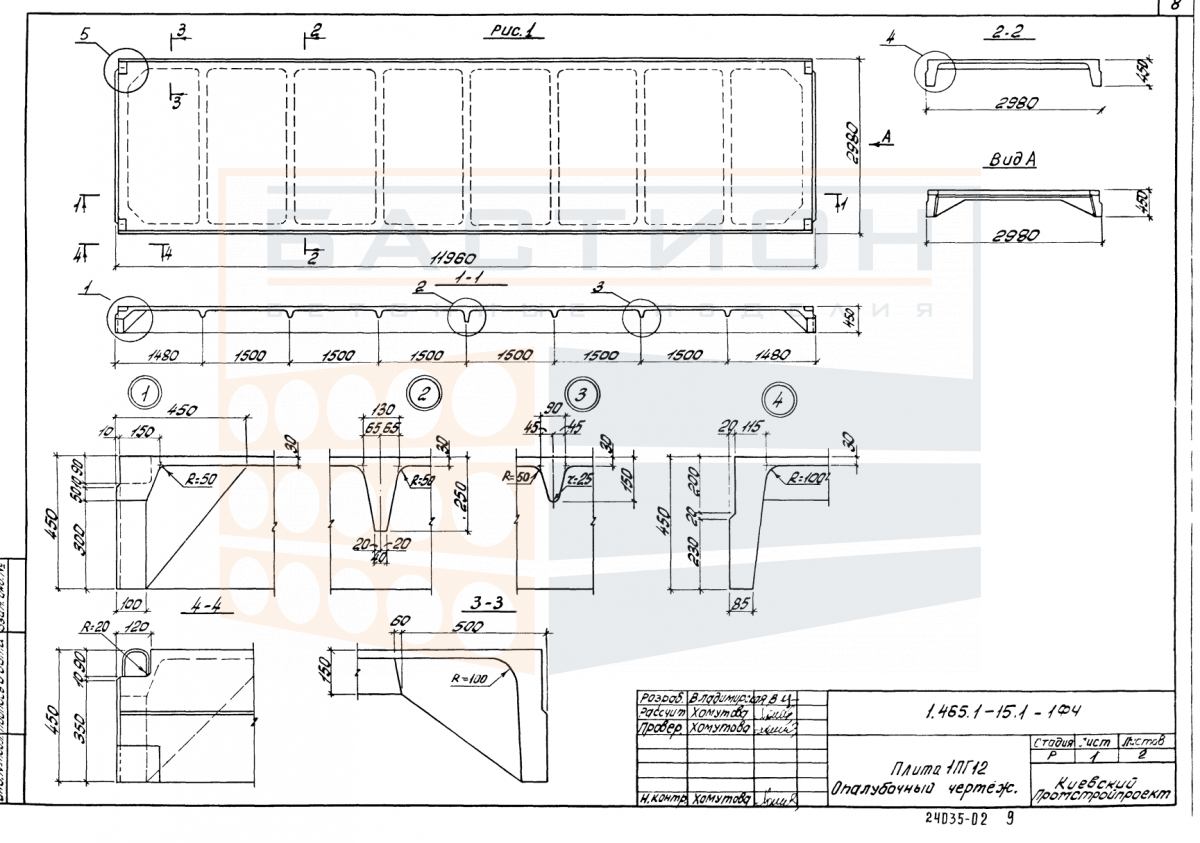

Плита ребристая 1 ПГ 12, серия 1.465.1-15, выпуск 1

Плита ребристая 1 ПГ 12 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в составе сборных каркасов. Изделие относится к серии 1.465.1-15, выпуск 1, предназначенной для использования в промышленных и гражданских объектах с опиранием на ригели, балки или несущие стены.

Ребристая конструкция плиты обеспечивает высокую несущую способность при сниженной собственной массе за счёт работы продольных и поперечных рёбер, воспринимающих изгибающие усилия. Плита монтируется в проектное положение с ориентацией ребрами вниз, передавая нагрузку на опорные элементы через торцевые участки рёбер. Правильный выбор схемы опирания и соблюдение проектных отметок исключают перераспределение усилий и деформации в конструкции перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на стадии возведения каркаса здания. Опирание производится на ригели или балки по торцевым ребрам с проектной глубиной заделки, обеспечивающей передачу вертикальных нагрузок. Сопряжение с соседними плитами выполняется по контуру с последующим омоноличиванием швов, что придаёт перекрытию пространственную жёсткость. В процессе установки необходимо контролировать положение плиты по осям и отметкам, исключая перекосы и смещения.

• Плита работает в пролёте между несущими опорами, воспринимая вертикальные нагрузки от пола, оборудования и перегородок.
• Продольные и поперечные рёбра формируют жёсткую конструкцию, воспринимающую изгибающие моменты и сдвигающие усилия.
• Опирание допускается только по торцевым рёбрам на ригели или балки; опирание на полку или промежуточные рёбра не разрешается.
• Швы между плитами заполняются цементно-песчаным раствором или мелкозернистым бетоном по проектному решению, обеспечивая монолитность перекрытия.
• Строповка производится за монтажные петли с использованием траверсы, исключающей перекос и повреждение торцевых зон рёбер.
• Величина нагрузок на плиту устанавливается проектом; превышение расчётных значений или точечное воздействие не допускается.
• При монтаже проверяется отметка опорных площадок и отсутствие перекоса, после чего плита фиксируется в проектном положении.

Соблюдение указанных требований при установке плиты гарантирует её совместную работу с другими элементами каркаса и исключает развитие трещин и прогибов в процессе эксплуатации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твёрдом основании. Под опорные зоны рёбер укладываются деревянные прокладки, располагаемые строго по вертикали друг над другом. Не допускается опирание плиты на полку, углы или смонтированные петли. Складирование в штабели производится с разделением каждой плиты прокладками, расположенными в местах передачи нагрузки от вышележащих изделий. Высота штабеля ограничивается условиями сохранности монтажных петель и рёбер.

Транспортировка осуществляется в горизонтальном положении на транспортных средствах с фиксацией плит от смещения. Укладка производится на прокладки, расположенные под опорными зонами рёбер. Перевозка навалом и сбрасывание при разгрузке не допускаются. Строповка выполняется за все монтажные петли с применением траверс, обеспечивающих равномерное распределение усилия. Запрещается подкладывать под стропы элементы, не предусмотренные схемой строповки, во избежание повреждения бетона и армирования.
