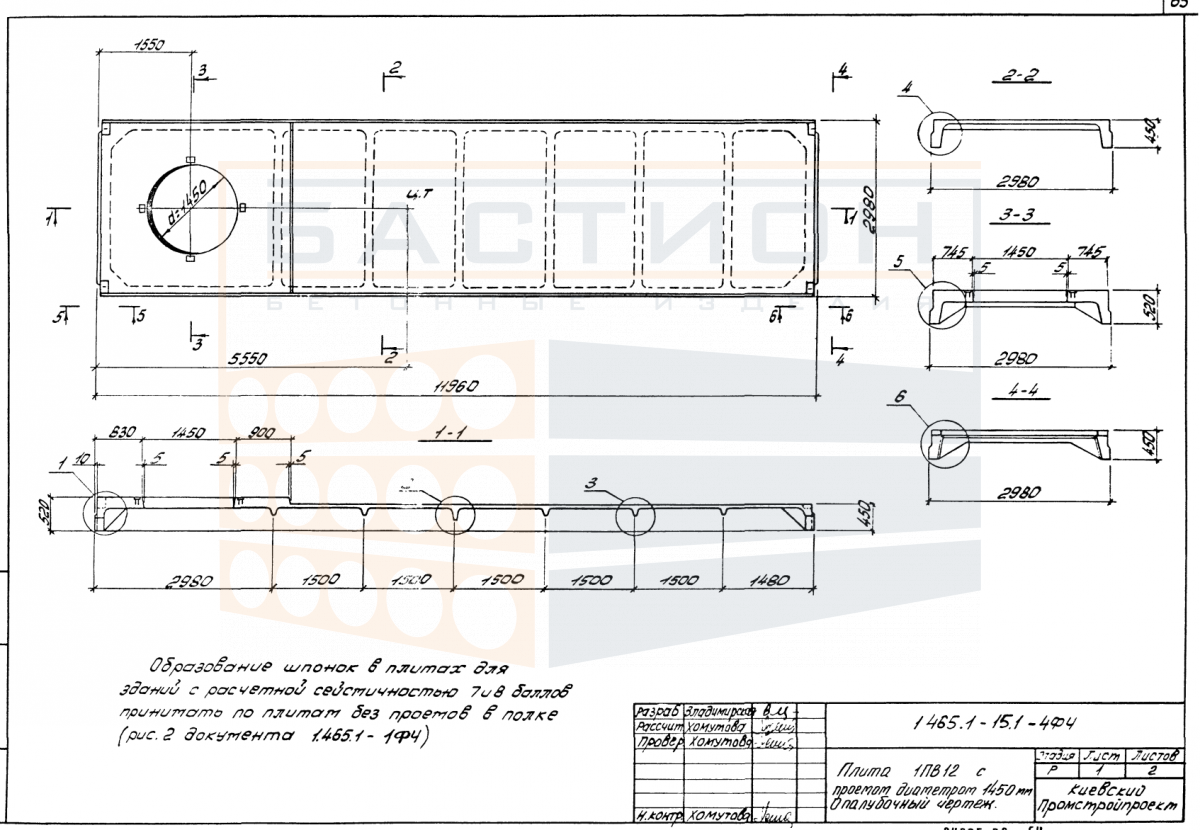

Плита ребристая 1 ПВ 12 с проемом 1450 мм, серия 1.465.1-15, выпуск 1

Плита ребристая 1 ПВ 12 с проемом 1450 мм — это сборный железобетонный элемент горизонтальной несущей системы здания, предназначенный для устройства перекрытий и покрытий в промышленных и гражданских сооружениях. Изделие относится к серии 1.465.1-15, выпуск 1, и оснащено технологическим проемом, который позволяет пропускать инженерные коммуникации или обеспечивать световые проемы без дополнительной обработки конструкции.

Применение данной плиты характерно для каркасных зданий с шагом колонн до 12 м, где требуется перекрытие с повышенной несущей способностью при минимальном расходе бетона. Ребристая структура обеспечивает эффективную работу на изгиб за счет продольных и поперечных ребер. Наличие проема в полке не снижает общей жесткости при условии соблюдения проектного армирования. Ошибки при монтаже, такие как недостаточная глубина опирания или деформация ребер при строповке, приводят к перераспределению нагрузок и снижению долговечности конструкции.

Область применения и технические особенности

Установка плиты выполняется на несущие стены, ригели или балки с опиранием по коротким сторонам. Глубина опирания и тип опорных узлов определяются проектом на конкретное здание. При монтаже необходимо контролировать положение проема в соответствии с проектными отметками. Швы между смежными плитами заполняются бетоном с последующим омоноличиванием для обеспечения совместной работы перекрытия. Не допускается опирание плиты на невыровненную поверхность, а также смещение ребер относительно опор.

• Плита воспринимает равномерно распределенные нагрузки от пола, перегородок и оборудования, передавая усилия через ребра на опоры.
• Ребристая конструкция снижает собственный вес при сохранении жесткости; высота ребра 450 мм позволяет перекрывать пролеты до 12 м.
• Проем 1450 мм в полке исключает необходимость дополнительных доборных элементов при пропуске инженерных коммуникаций.
• Строповка производится за монтажные петли в опорных зонах, без воздействия на ребра и полку.
• Опирание выполняется на ровные, очищенные поверхности с контролем отметок по осям; глубина опирания задается проектом.
• Торцевые опорные зоны не должны иметь сколов и выбоин, так как это снижает несущую способность.

Соблюдение этих условий обеспечивает проектную работу перекрытия. Параметры опирания и узлы стыковки уточняются по чертежам серии 1.465.1-15.

Правила хранения и транспортировки изделия

Изделия складируются горизонтально на ровном основании с прокладками под опорными зонами. Прокладки располагаются строго по вертикали. Высота штабеля ограничивается условиями сохранности нижних элементов. При хранении плиты защищаются от увлажнения.

Транспортировка ведется в проектном положении с надежной фиксацией от смещения. Запрещается перевозка навалом и строповка за неметаллические части. Погрузка и разгрузка выполняются с соблюдением мер безопасности.
