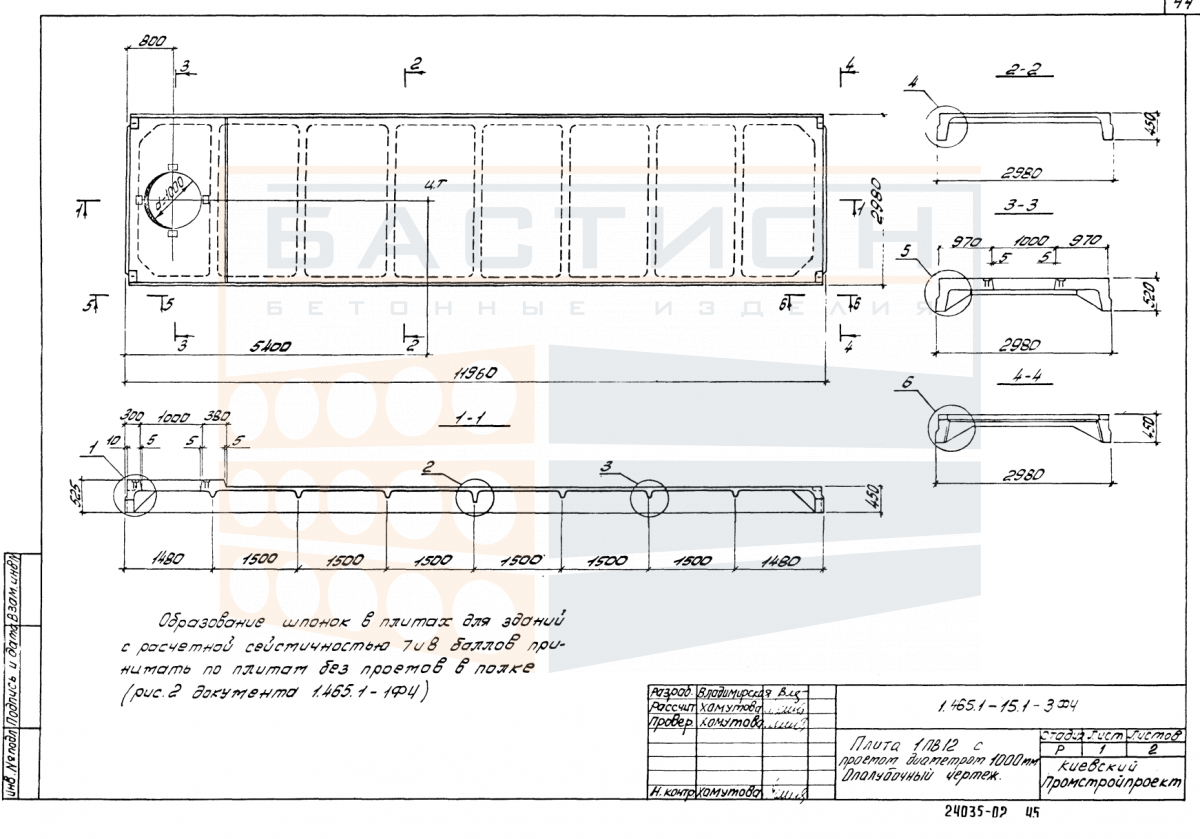

Плита ребристая 1 ПВ 12 с проемом 1000 мм, серия 1.465.1-15, выпуск 1

Плита ребристая 1 ПВ 12 с проемом 1000 мм — это железобетонный сборный элемент горизонтальной несущей конструкции, относящийся к типовым решениям серии 1.465.1-15 выпуск 1. Изделие предназначено для формирования перекрытий и покрытий промышленных и гражданских зданий, где требуется устройство технологического проема для естественного освещения, вентиляции или пропуска инженерных систем. Ребристая конструкция обеспечивает восприятие изгибающих нагрузок за счет работы продольных и поперечных ребер. Полка плиты передает нагрузку на ребра, которые опираются на несущие элементы каркаса.

Устройство проема в полке плиты позволяет организовать световые или технологические отверстия без нарушения целостности перекрытия. При проектировании учитывается расположение проема относительно опорных зон. Монтаж выполняется на подготовленные опорные поверхности с выверкой по отметкам. Типичные ошибки — смещение плиты, недостаточная глубина опирания, повреждение ребер при строповке. Серия 1.465.1-15 регламентирует параметры опирания и армирования плит, поэтому при монтаже используется рабочая документация.

Область применения и технические особенности

Монтаж плит 1 ПВ 12 выполняется с использованием крана. Захват осуществляется за монтажные петли. Плита укладывается на слой цементно-песчаного раствора для равномерного распределения нагрузки. Проектная глубина опирания выдерживается по рабочей документации. После выверки выполняется приварка закладных деталей и омоноличивание стыков.

• Работает в пролете между несущими опорами, передавая нагрузку на балки или ригели каркаса, что требует точного соблюдения проектного шага опор.
• Ребра жесткости воспринимают изгибающие моменты, обеспечивая пространственную жесткость перекрытия и снижение расхода бетона.
• Высота плиты переменная: 450 мм у опор и 520 мм в пролете, что соответствует расчетному распределению усилий.
• Проем шириной 1000 мм пропускает световые фонари или коммуникации без ослабления конструкции при сохранении целостности ребер.
• Монтажные петли расположены в зонах, исключающих повреждение ребер при подъеме, что обеспечивает безопасность строповки.
• Торцевые участки плиты должны быть неповреждены для передачи сдвигающих усилий, требуют аккуратности при разгрузке.
• Стыки между плитами заполняются бетоном по проекту, закладные детали свариваются для совместной работы соседних элементов.

Соблюдение проектных параметров опирания и качественное омоноличивание обеспечивают надежную работу перекрытия.

Правила хранения и транспортировки изделия

Складирование производится в горизонтальном положении на ровном основании. Под опорные зоны устанавливаются деревянные прокладки. Прокладки вышележащего ряда располагаются над прокладками нижнего ряда. Высота штабеля ограничивается несущей способностью нижних плит.

Транспортировка осуществляется на специализированном транспорте с креплениями. Крепление выполняется за монтажные петли или через прокладки. Запрещается перевозка навалом или с опиранием на полку. Строповка производится за все монтажные петли для предотвращения перекоса.
