Плита ребристая 2 ПЛ 12 для легкосбрасываемой кровли, серия 1.465.1-15, выпуск 6

Плита ребристая 2 ПЛ 12 — это железобетонный элемент горизонтальной несущей системы покрытия, применяемый для формирования легкосбрасываемой кровли. Изделие относится к серии 1.465.1-15, выпуск 6, и предназначено для восприятия нагрузок от собственного веса, снега, людей и оборудования с последующей передачей усилий на несущие конструкции здания. Особенность конструкции — работа в составе покрытия, способного при аварийном воздействии сбрасывать нагрузку для снижения давления.

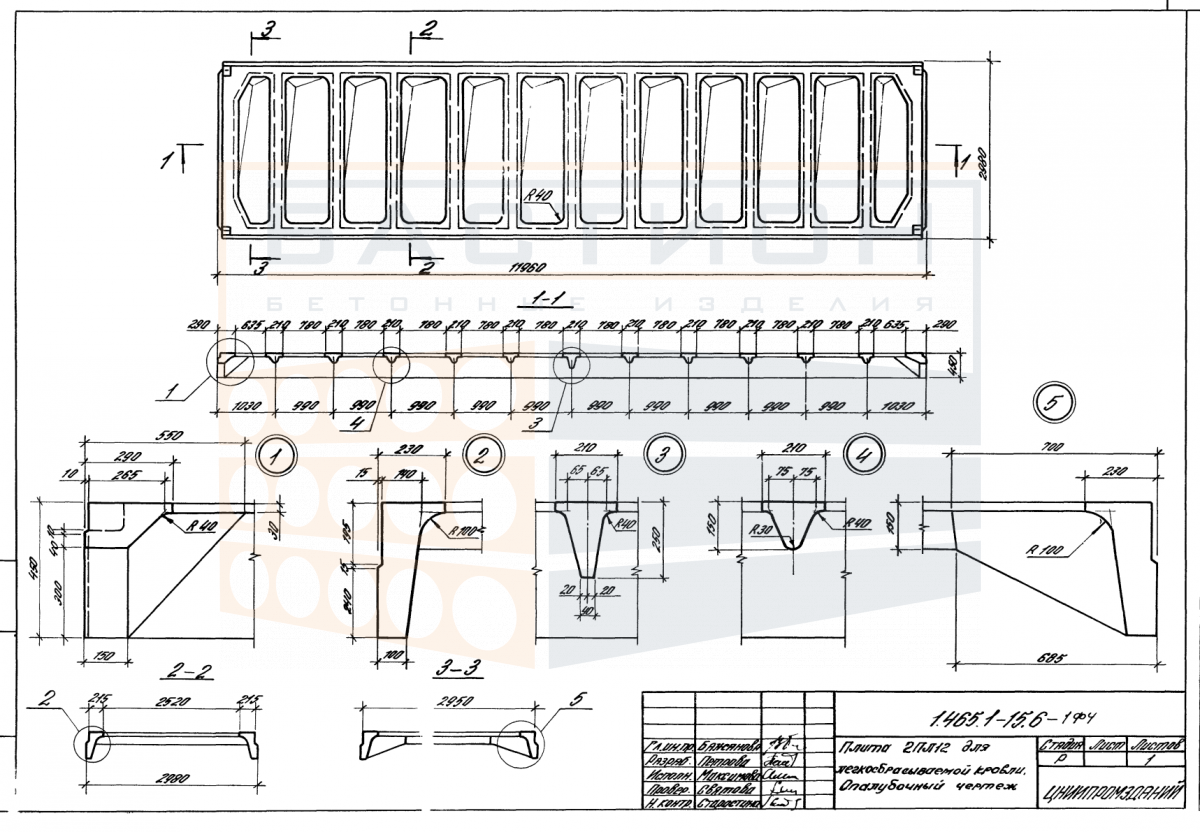

Плита имеет длину 11960 мм, ширину 2980 мм и высоту ребер 450 мм, масса составляет 5700 кг. Ребра жесткости обеспечивают пространственную работу элемента, воспринимая изгибающие моменты и распределяя нагрузку между продольными и поперечными силовыми элементами. Применение в легкосбрасываемой кровле требует точного соблюдения проектных решений по креплению и герметизации стыков, так как от этого зависит способность конструкции к сбросу.

Область применения и технические особенности

Монтаж плиты выполняется на опорные конструкции — стены, балки или ригели — с обеспечением проектной глубины опирания. Ребра ориентируются в сторону опор для эффективной передачи усилий. Сопряжение с соседними плитами и ограждающими элементами осуществляется по рабочим чертежам серии.

• Опирание плиты производится на подготовленные опорные зоны с выверкой по осям и отметкам, глубина опирания назначается проектом.
• Ребра жесткости работают в пролете, воспринимая изгибающие нагрузки от снега, оборудования и обслуживающего персонала.
• Стыки между плитами заполняются бетоном или раствором по проектному решению, анкеровка обеспечивает совместную работу элементов.
• Монтажные петли используются для строповки; после установки петли могут быть отгиба или удалены, если это предусмотрено проектом.
• Легкосбрасываемость достигается за счет специальных узлов крепления, которые разрушаются при превышении расчетного давления.
• Торцевые зоны ребер и полка не должны иметь повреждений, сколов и трещин, так как это снижает несущую способность.
• Перед монтажом проверяется соответствие маркировки проекту; не допускается установка плит с истекшим сроком хранения или дефектами.

При монтаже необходимо контролировать положение плиты в плане и по высоте, не допускать перекосов и смещений. Ошибки при опирании или нарушение анкеровки могут привести к перераспределению нагрузок и снижению несущей способности покрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в местах, соответствующих опорным зонам, строго одна над другой по вертикали. Высота штабеля определяется проектом складирования с учетом массы и устойчивости. При хранении защищаются ребра, полка и монтажные петли от повреждений.

Транспортировка выполняется на специализированном транспорте с фиксацией плит от продольного и поперечного смещения. Перевозка навалом не допускается. Строповка осуществляется за монтажные петли, исключая опирание на ребра и кромки. Во время погрузки и разгрузки принимаются меры для предотвращения ударов, перекосов и динамических нагрузок.
