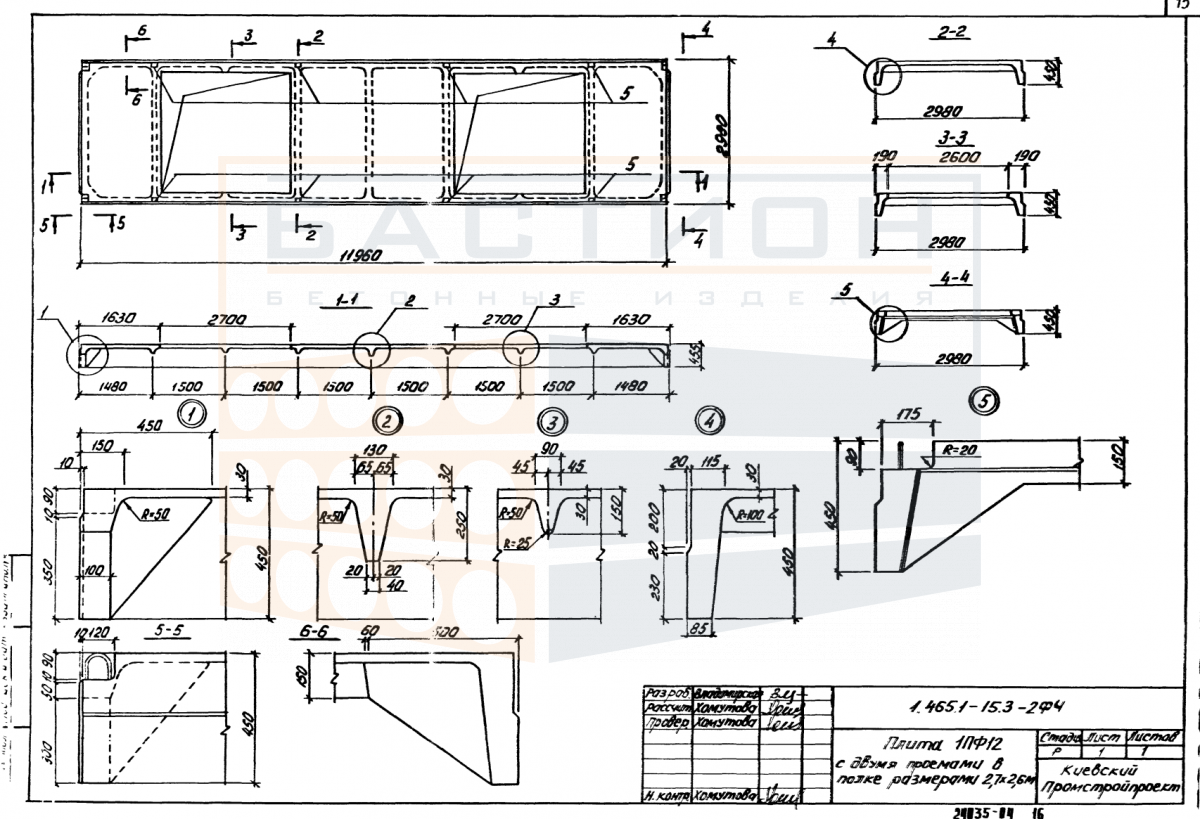

Плита ребристая 1 ПФ 12 с двумя проемами в полке 2.7х2.6 м, серия 1.465.1-15, выпуск 2

Плита ребристая 1 ПФ 12 с двумя проемами в полке — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытия или покрытия в промышленных и гражданских сооружениях. Изделие относится к серии 1.465.1-15 и предназначено для восприятия эксплуатационных нагрузок от оборудования, людей, перегородок и передачи усилий на несущие стены, балки или ригели. Наличие двух прямоугольных проемов в полке позволяет пропускать вертикальные коммуникации, инженерные системы или обеспечивать доступ к технологическому оборудованию без нарушения целостности перекрытия.

Конструкция плиты включает продольные и поперечные ребра жесткости, которые обеспечивают пространственную работу элемента в пролете и распределение нагрузки на опорные зоны. Проемы в полке требуют особого внимания при проектировании и монтаже, так как ослабляют сечение и изменяют напряженно-деформированное состояние плиты. Маркировка 1 ПФ 12 соответствует типоразмеру, применяемому в решениях серии 1.465.1-15, выпуск 2, где регламентированы параметры опирания, армирования и сопряжения с несущими элементами. При монтаже необходимо строго соблюдать проектное положение плиты и обеспечить требуемую глубину опирания на опорные конструкции.

Область применения и технические особенности

Плита монтируется в составе сборного железобетонного каркаса здания с опиранием по коротким сторонам на ригели, балки или стены. Ребра плиты ориентируются в направлении пролета и воспринимают изгибающие моменты, что позволяет перекрывать пролеты до 12 метров. Наличие проемов вносит коррективы в распределение усилий, поэтому зоны вокруг проемов усиливаются арматурой по проекту. Укладка плиты выполняется на выверенные опорные поверхности с использованием цементно-песчаной постели для равномерного распределения давления. Зазоры между соседними плитами заполняются бетоном и армируются в соответствии с рабочей документацией. При монтаже контролируют горизонтальность и совпадение осей, чтобы избежать перекоса и неравномерной нагрузки на опоры.

• Работает в пролете между несущими опорами, передавая нагрузку через ребра на ригели или стены.
• Проемы в полке ослабляют сечение плиты, что требует дополнительного армирования по краям проемов по проектному решению.
• Опирание плиты выполняется на две стороны; глубина опирания задается рабочей документацией серии 1.465.1-15.
• При монтаже необходимо обеспечить совпадение монтажных осей и выверку отметок опорных площадок.
• Швы между плитами омоноличиваются бетоном класса не ниже проектного, с постановкой арматурных связей.
• Пустоты и проемы не используются для прокладки коммуникаций без согласования с проектом.
• Повреждения ребер или кромок проемов при транспортировке и разгрузке недопустимы — такие дефекты влияют на несущую способность.

Особенности конструкции плиты с проемами предъявляют повышенные требования к точности монтажа и качеству замоноличивания стыков. Отклонение от проектных отметок опор или неправильная ориентация проемов могут привести к перераспределению нагрузок и снижению надежности перекрытия. Параметры анкеровки и крепления смежных плит уточняются по рабочим чертежам серии.

Правила хранения и транспортировки изделия

Плита складируется в горизонтальном положении на ровной, твердой поверхности, исключающей просадку и деформацию основания. В опорные зоны под ребра укладываются деревянные или бетонные прокладки, расположенные строго по вертикали в каждом ряду штабеля. Проемы в полке не должны опираться на прокладки — нагрузка передается только через ребра. Высота штабеля ограничивается условиями сохранности изделий и указывается в схеме складирования. Кромки проемов и монтажные петли защищаются от повреждений при укладке.

Транспортировка плиты производится в положении, соответствующем рабочему (горизонтально). Изделие фиксируется в кузове транспортного средства инвентарными упорами и ремнями, исключающими смещение и взаимные удары при перевозке. Погрузка и выгрузка выполняются краном с использованием всех монтажных петель; строповка за элементы проемов или ребра без петель не допускается. Сброс плиты с высоты и перевозка навалом запрещены. При выполнении погрузочно-разгрузочных работ контролируется сохранность торцов, ребер и зон вокруг проемов.
