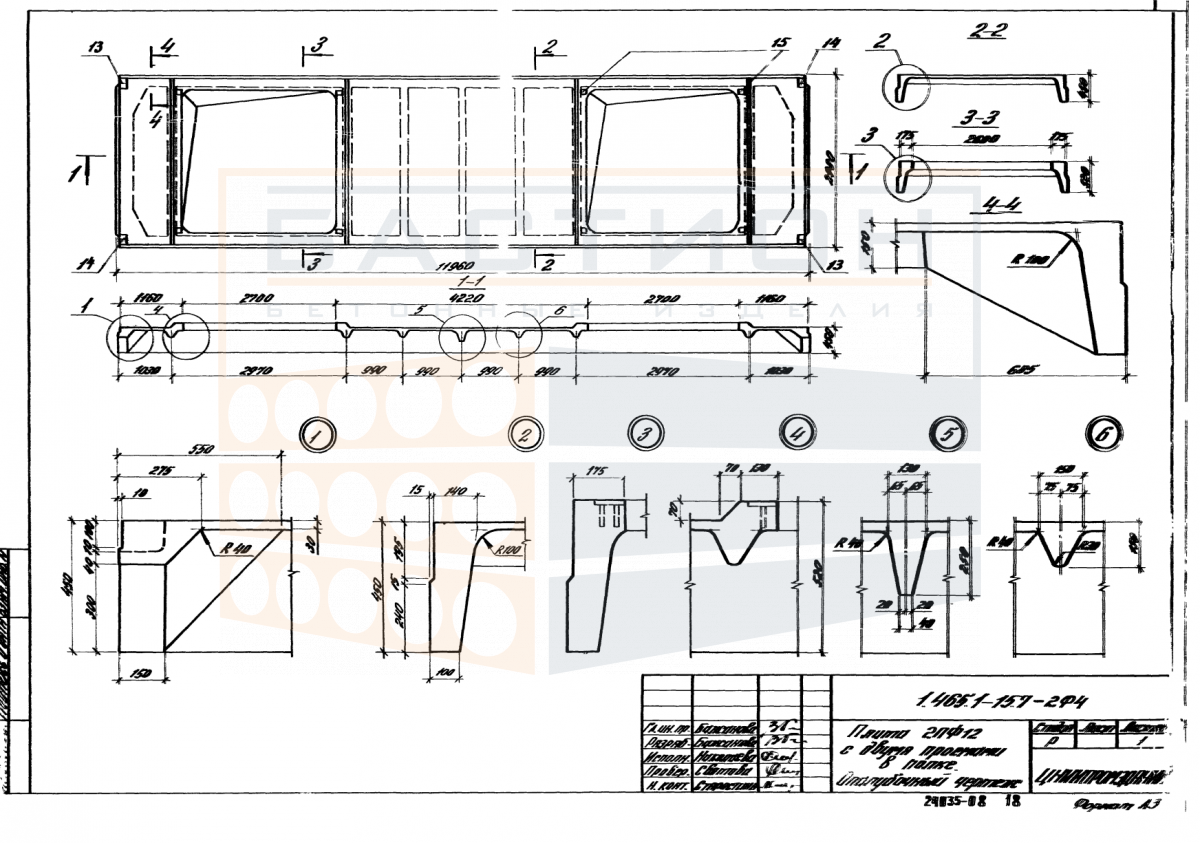

Плита ребристая 2 ПФ 12 с двумя проемами в полке, серия 1.465.1-15, выпуск 7

Плита ребристая 2 ПФ 12 с двумя проемами в полке — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или чердачного перекрытия с технологическими отверстиями. Изделие относится к серии 1.465.1-15 выпуск 7 и предназначено для восприятия и передачи вертикальных нагрузок на несущие конструкции. Железобетонное исполнение с внутренним стальным армированием обеспечивает необходимую жесткость и несущую способность в пролете.

Плита применяется в промышленных и гражданских зданиях с шагом несущих опор до 12 м. Наличие двух проемов в полке позволяет пропускать инженерные коммуникации или устанавливать технологическое оборудование без дополнительного сверления. Неправильное определение глубины опирания или повреждение ребер при монтаже снижают несущую способность и могут привести к деформациям перекрытия. Монтаж должен выполняться строго по проектным отметкам с контролем горизонтальности.

Область применения и технические особенности

Плита опирается на ригели, балки или несущие стены по коротким сторонам. Ребра жесткости расположены в продольном направлении и работают на изгиб. При монтаже необходимо обеспечить равномерное опирание по всей опорной зоне. Стыки между плитами заполняются бетоном по проекту.

• Опирание плиты производится на ригели или балки с глубиной, заданной проектом; недопустимо опирание на неподготовленное основание или с перекосом.
• Продольные ребра воспринимают изгибающие нагрузки от собственного веса и временных воздействий; нарушение их целостности снижает несущую способность элемента.
• Два проема в полке позволяют размещать вентиляционные шахты или прокладывать кабельные трассы без нарушения целостности несущего сечения.
• Смежные плиты объединяются швами, которые омоноличиваются бетоном для совместной работы перекрытия; ширина шва уточняется по рабочей документации.
• При строповке следует использовать все монтажные петли; не допускается заводка строп под ребра или в проемы, так как это может привести к расколу бетона.
• Монтажное положение проверяется по отметкам осей; отклонение от горизонтали не должно превышать допусков, указанных в проекте.

Точное соблюдение проектных параметров опирания и последовательности монтажа — обязательное условие для обеспечения расчетной несущей способности перекрытия из ребристых плит.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки располагаются в местах опорных зон под ребрами; смещение прокладок относительно вертикальных осей не допускается. Высота штабеля определяется проектом складирования с учетом массы и геометрии изделия.

Транспортировка выполняется с фиксацией плит от продольного и поперечного смещения. Погрузка и разгрузка исключают ударные нагрузки и касание незащищенных ребер. Запрещается перевозка навалом или с опиранием на полку проемов. Строповка производится только за монтажные петли.
