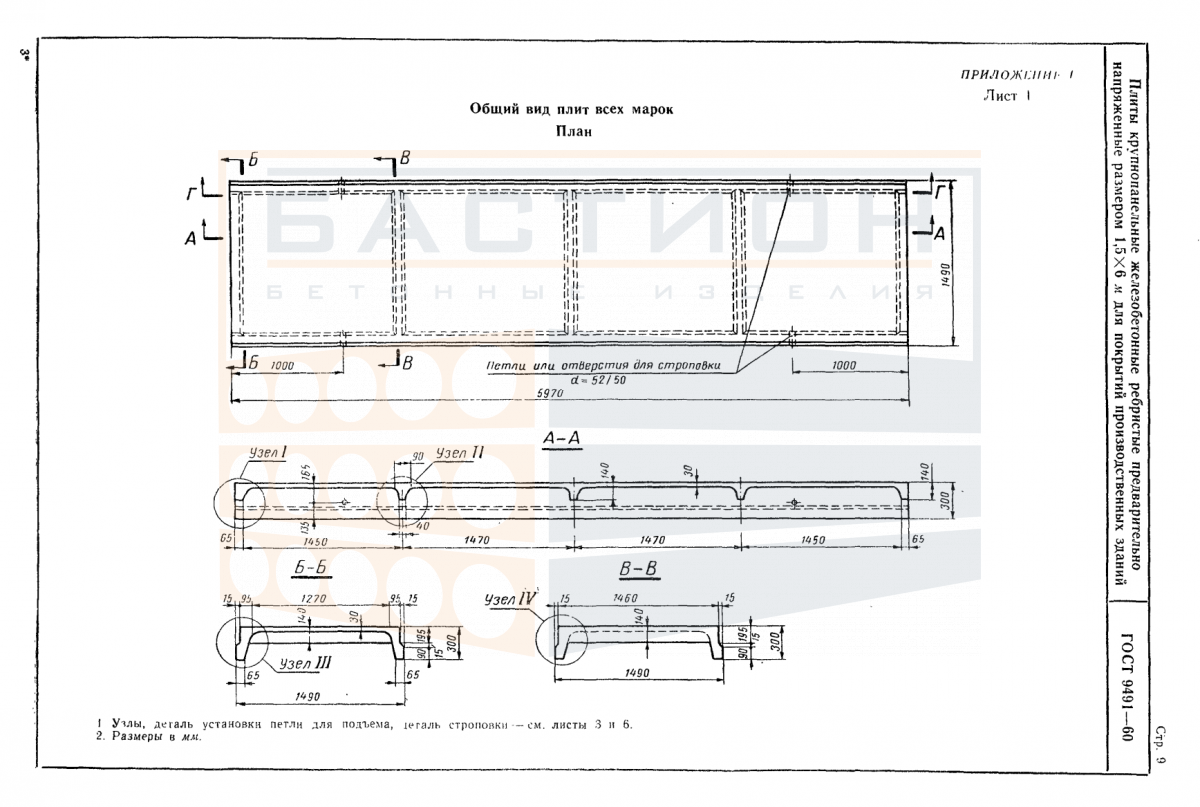

Плита ребристая ПСБ 4, ГОСТ 9491-60

Плита ребристая ПСБ 4 по ГОСТ 9491-60 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Конструктивно состоит из верхней полки и двух продольных ребер, которые совместно работают на изгиб при восприятии вертикальных нагрузок.

Изделие воспринимает равномерно распределенную нагрузку от пола, перегородок, оборудования и людей, передавая ее через опорные зоны на несущие балки, ригели или стены. Жесткость обеспечивается ребрами, работающими как балки таврового сечения. Неправильное опирание или ориентация ребер может привести к снижению несущей способности и развитию деформаций в перекрытии.

Область применения и технические особенности

Плита устанавливается на продольные несущие элементы с опиранием по двум сторонам. Опорные площадки должны быть выровнены и очищены. Монтажное положение контролируется по отметкам и осям. Торцы плиты не должны опираться на полку; нагрузка передается через ребра.

• Плита рассчитана на работу в пролете между опорами; ребра ориентируются строго вертикально вниз, что обеспечивает максимальную жесткость в продольном направлении.
• Глубина опирания задается проектной документацией; для плит по ГОСТ 9491-60 типовое значение составляет не менее 90 мм. Опирание только на полку или на кромки не допускается.
• Перед монтажом проверяется горизонтальность опорных площадок; отклонение от горизонтали не должно превышать нормируемых значений для данного пролета.
• Смежные плиты стыкуются по длинным сторонам; зазор между элементами омоноличивается бетоном по проектному решению, что обеспечивает совместную работу перекрытия и восприятие распределенных нагрузок.
• Монтажные петли расположены в верхней полке; строповка осуществляется только за эти петли. После установки петли могут быть обрезаны или утоплены в штрабу, если это предусмотрено проектом.
• Запрещается использовать плиту для опирания тяжелых перегородок и оборудования без дополнительного усиления, если такое опирание не предусмотрено рабочими чертежами.
• Типичной ошибкой является монтаж с перекосом или смещением оси опирания; это вызывает внецентренное нагружение и снижает несущую способность плиты.

Для долговременной эксплуатации перекрытия необходимо соблюдать проектные параметры опирания, анкеровку плит между собой и качественное омоноличивание швов. Нарушение этих условий приводит к перераспределению усилий и сокращению срока службы конструкции.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной твердой площадке, исключающей просадку грунта. Опорные прокладки укладываются вдоль ребер в местах, соответствующих опорным зонам. Прокладки соседних рядов располагаются строго по одной вертикальной оси для исключения изгибающих моментов в нижних изделиях. Высота штабеля определяется с учетом массы и прочности нижних плит, а также по схеме складирования.

Транспортировка плит производится в проектном положении с фиксацией от продольного и поперечного смещения с помощью упоров и ремней. Не допускается перевозка навалом, опирание на хрупкие кромки и удары по ребрам. Погрузка и разгрузка выполняются с использованием грузоподъемных механизмов, строповка осуществляется за монтажные петли при плавном подъеме без рывков.
