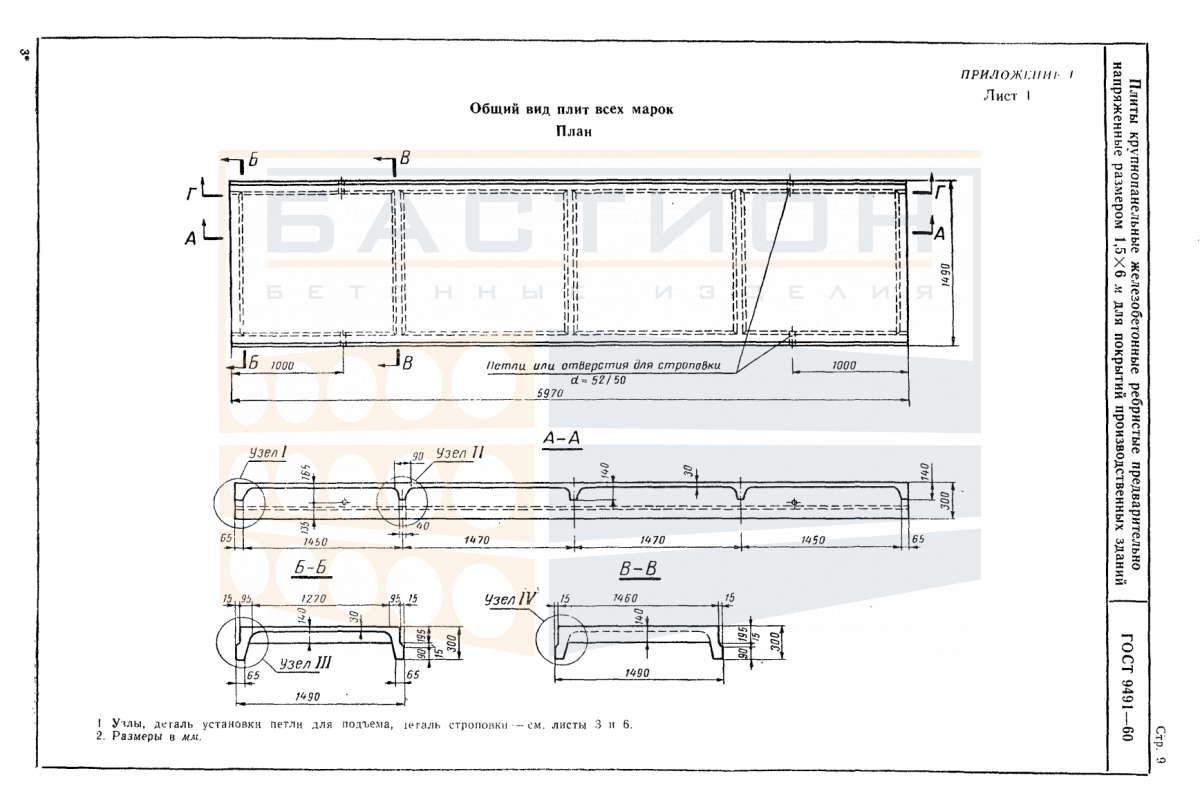

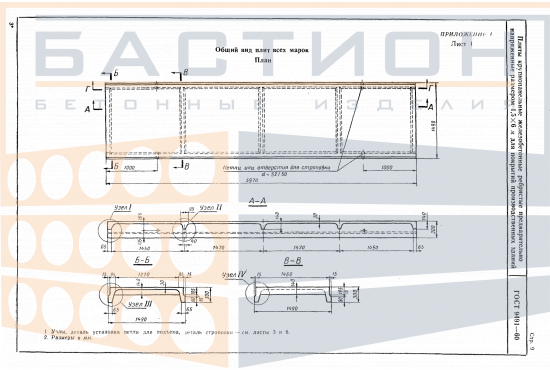

Плита ребристая ПНС 3, ГОСТ 9491-60

Плита ребристая ПНС 3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования междуэтажных, чердачных и технических перекрытий в промышленных и общественных зданиях. Изделие выполнено с продольными ребрами жесткости, которые воспринимают изгибающие нагрузки, и плоской полкой, распределяющей нагрузку на ребра. Торцевые части плиты являются опорными зонами и требуют особой защиты при транспортировке и монтаже, поскольку повреждение кромок снижает несущую способность.

Применение плиты ПНС 3 регламентируется ГОСТ 9491-60, который определяет типоразмеры и требования к изделию. Плита укладывается на несущие стены, балки или ригели с обеспечением проектной глубины опирания. В процессе монтажа контролируется горизонтальность установки и совпадение осей. Неправильное опирание или перекос плиты приводит к перераспределению нагрузок и может вызвать образование трещин в полке или ребрах. При монтаже смежных плит швы заполняются бетоном для обеспечения совместной работы перекрытия.

Область применения и технические особенности

Плиты ребристые ПНС 3 предназначены для устройства перекрытий и покрытий в зданиях с шагом поперечных несущих конструкций до 6 метров. Монтаж ведется на бетонные или стальные опоры с использованием выравнивающего слоя. Сопряжение плит между собой и с опорными элементами осуществляется по проектному решению с последующим омоноличиванием швов.

• Плита работает в пролете между опорами; продольные ребра воспринимают изгибающий момент, а полка — локальную нагрузку.
• Глубина опирания плиты на несущие конструкции устанавливается проектом и должна быть обеспечена по всей длине опорной зоны.
• При установке контролируется отметка опорных площадок и отсутствие перекоса; смещение плиты относительно проектного положения не допускается.
• Монтажные петли используются только для строповки; после установки их загибают или срезают по проекту.
• Швы между смежными плитами заполняются бетоном мелкой фракции или раствором после выверки положения.
• Запрещено выполнять отверстия и проемы в плите без проектного обоснования, так как это нарушает работу сечения.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке; дефекты торцов приводят к снижению несущей способности опорной зоны.

Особое внимание при монтаже уделяется правильной ориентации ребер относительно направления опирания. Ребра должны располагаться параллельно опорным линиям. Нарушение ориентации приводит к неравномерному распределению напряжений и может вызвать трещины в полке плиты.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании. Под опорные зоны (в местах расположения ребер) устанавливаются деревянные или бетонные прокладки. Прокладки должны располагаться строго одна над другой в каждом ряду штабеля, чтобы исключить изгиб плиты собственным весом. Запрещается складировать плиты с опиранием на полку или на слабые кромки.

Транспортировка плит осуществляется в горизонтальном положении с фиксацией от смещения в кузове. Используются инвентарные подкладки в опорных зонах. Плиты не должны перевозиться навалом или с опиранием на монтажные петли. При погрузке и разгрузке обеспечивается подъем за все монтажные петли равномерно, без рывков и перекоса. Запрещается сбрасывать плиты с высоты или перетаскивать волоком. После выгрузки проверяется целостность торцов и ребер.
