Плита ребристая ПСБ 1, ГОСТ 9491-60

Плита ребристая ПСБ 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в промышленных и гражданских сооружениях. Ребра изделия работают как элементы жесткости, воспринимающие изгибающие нагрузки от вышележащих конструкций, оборудования и временных воздействий. Передача усилий осуществляется на несущие стены, ригели или колонны через опорные зоны плиты.

Изделие относится к решениям, регламентированным ГОСТ 9491-60, и используется в зданиях с различной сеткой колонн. Плиты ПСБ 1 предназначены для эксплуатации в нормальных температурных условиях и при отсутствии агрессивных сред. Правильный подбор типоразмера и схемы опирания обеспечивает равномерное распределение нагрузок и предотвращает деформации перекрытия.

Область применения и технические особенности

Монтаж плит ребристых ПСБ 1 выполняется в соответствии с проектной документацией, определяющей опорные узлы и глубину опирания на несущие элементы. Схема раскладки плит согласовывается с расположением колонн или стен. Основные технические ориентиры при работе с изделием:

• Плита работает в пролете между несущими опорами; ребра должны быть ориентированы вниз, что обеспечивает их работу на изгиб и исключает деформации верхней полки.
• Опирание плиты производится на пояса стен, ригели или стальные балки; минимальная глубина опирания задается проектом и контролируется при монтаже.
• Торцевые зоны плиты содержат закладные детали для строповки и анкеровки; повреждение этих зон при разгрузке и установке не допускается.

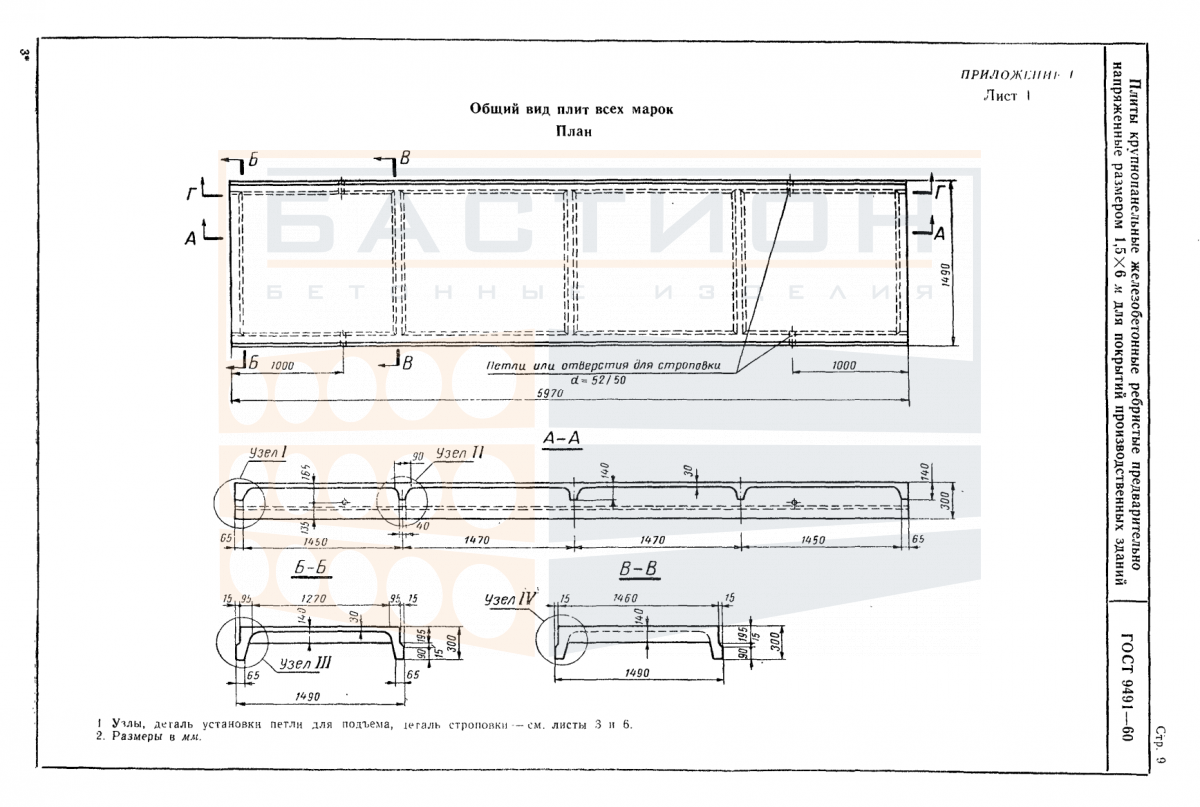

• Масса изделия (1430 кг) и геометрия (5970×1490×300 мм) учитываются при выборе грузоподъемного механизма и средств строповки.
• Смежные плиты соединяются между собой или с опорами посредством сварки закладных деталей с последующим омоноличиванием швов цементно-песчаным раствором.
• Не допускается монтаж плиты на неподготовленное основание, наличие перекосов, опирание только на часть опорной поверхности или смещение относительно проектных осей.
• При необходимости устройства отверстий в полке плиты выполняется по отдельному решению проектной организации; несанкционированное высверливание арматуры запрещено.

Соблюдение перечисленных требований к опиранию, ориентации и стыковке обеспечивает совместную работу плит в системе перекрытия и исключает появление трещин и прогибов, превышающих предельные значения.

Правила хранения и транспортировки изделия

Плиты ребристые ПСБ 1 складируются в штабеля на ровной, очищенной от мусора площадке с твердым покрытием. Изделия укладываются в горизонтальном положении на подкладки, установленные в опорных зонах. Прокладки между рядами располагаются строго по вертикали, что исключает изгиб плит от собственного веса. Высота штабеля определяется исходя из грузоподъемности складского оборудования и требований безопасности.

Транспортировка плит осуществляется в горизонтальном положении с фиксацией от смещения. Перевозка навалом запрещена. Строповка выполняется за монтажные петли или специальные захваты с исключением ударов и перекосов. При погрузке и разгрузке необходимо избегать опирания плиты на слабые кромки ребер и полки, а также защищать закладные детали и петли от повреждений.
