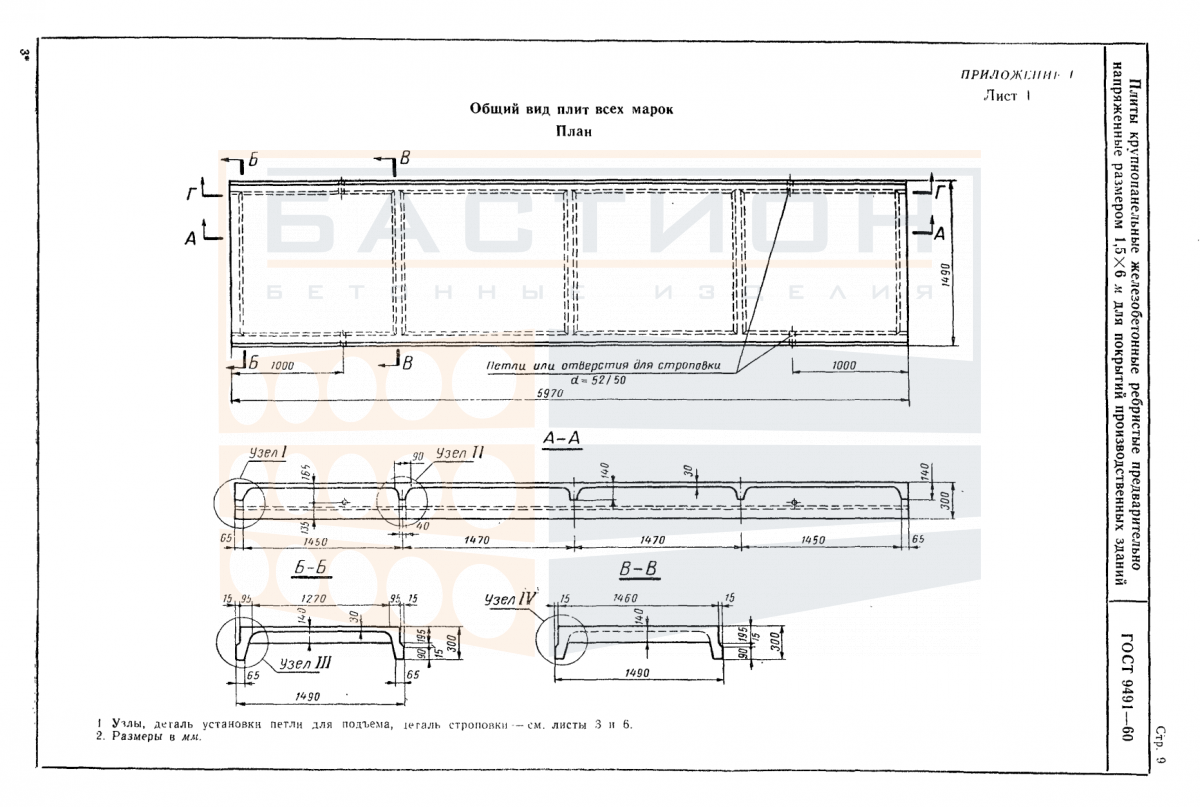

Плита ребристая ПНС 4, ГОСТ 9491-60

Плита ребристая ПНС 4, ГОСТ 9491-60 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в промышленных и гражданских объектах. Рёбра жёсткости обеспечивают восприятие изгибающих нагрузок и передачу усилий на несущие стены, балки или ригели. Изделие выполнено из тяжёлого бетона и стального армирования.

Плита ПНС 4 предназначена для работы в пролёте между опорами, воспринимая постоянные и временные нагрузки от пола, оборудования и людей. Правильная ориентация рёбер при монтаже определяет несущую способность элемента. Ошибки при установке, такие как недостаточная глубина опирания или перекос, приводят к снижению эксплуатационной надёжности перекрытия. Проектное положение плиты фиксируется по осям и отметкам, после чего выполняется омоноличивание стыков для обеспечения совместной работы сборных элементов.

Область применения и технические особенности

Монтаж плиты ПНС 4 выполняется на подготовленные опорные участки стен или ригелей. Глубина опирания назначается по проектной документации. Временное крепление и выверка положения производятся до окончательной фиксации. Рёбра плиты ориентируются перпендикулярно опорным элементам.

• Рёбра жёсткости плиты воспринимают изгибающие нагрузки, передавая их на несущие конструкции; неправильная ориентация ребер ведёт к неравномерному распределению усилий.
• Опирание плиты осуществляется только в зонах, предусмотренных проектом; использование непроектных участков снижает несущую способность.
• Стыки между смежными плитами заполняются бетонной смесью по проектному решению; омоноличивание обеспечивает совместную работу элементов.
• Монтажные петли используются для строповки и выверки; повреждение торцов или ребер в зоне петель недопустимо.
• Плита рассчитана на нормативные нагрузки, соответствующие типовому применению; превышение расчётных значений требует пересчёта.
• При монтаже требуется контроль горизонтальности и отметок верхней плоскости; отклонения влияют на последующую отделку.
• Анкеровка плиты к опорным элементам выполняется по проекту; отсутствие анкерных связей снижает пространственную жёсткость перекрытия.

Соблюдение проектных требований при монтаже плиты ПНС 4 гарантирует длительную эксплуатацию перекрытия без деформаций и трещин. Контроль качества стыков и опорных зон обязателен.

Правила хранения и транспортировки изделия

Плиты ПНС 4 складируются в горизонтальном положении на ровном твёрдом основании. Прокладки устанавливаются в опорных зонах, совпадая по вертикали, чтобы избежать изгибающих усилий. Кромки и монтажные петли защищаются от повреждений.

Транспортировка производится в положении, соответствующем эксплуатационному. Плиты фиксируются от смещения с помощью упоров и мягких стяжек. Запрещается перевозка навалом, а также сбрасывание при разгрузке. Подъём выполняется за все монтажные петли равномерно.
