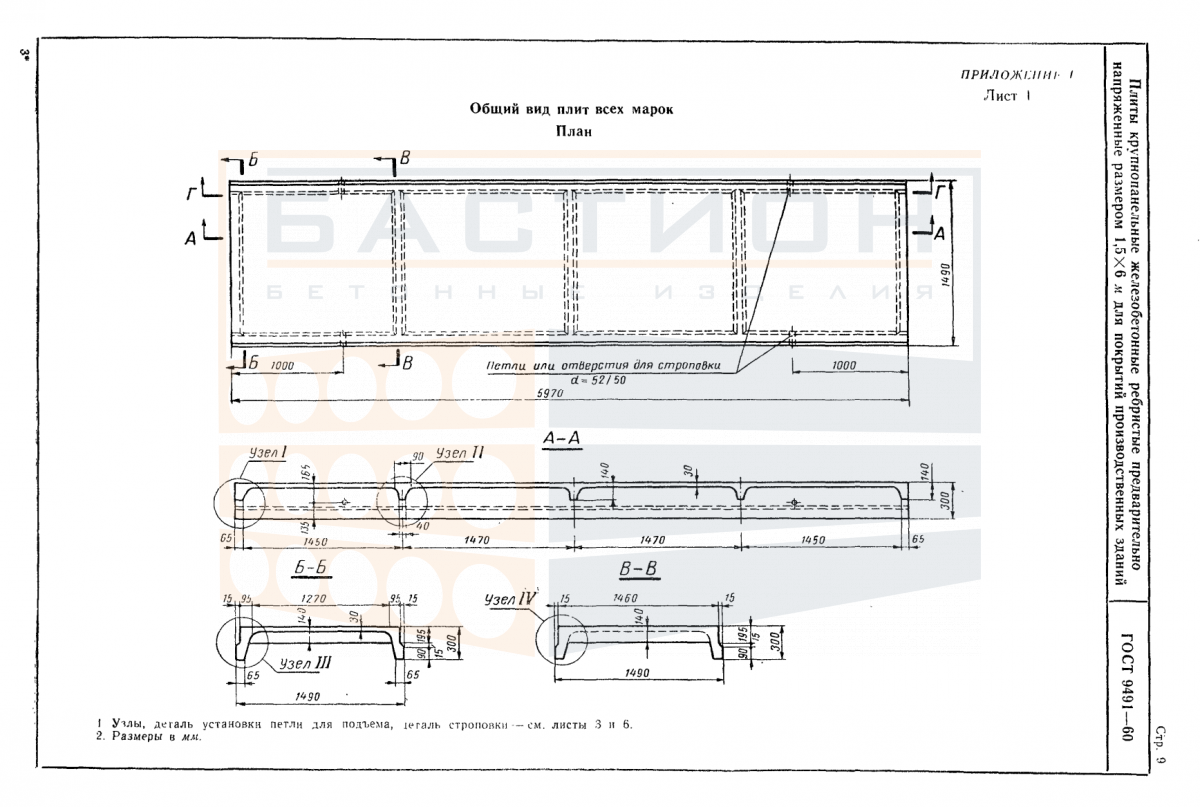

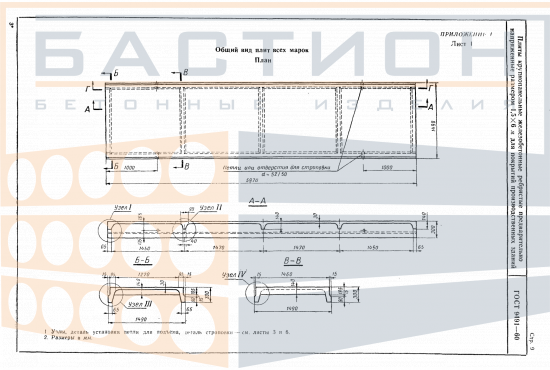

Плита ребристая ПНС 1, ГОСТ 9491-60

Плита ребристая ПНС 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие имеет продольные ребра, работающие как балки, и полку, распределяющую нагрузку. Ребра воспринимают изгибающие моменты и передают усилия на несущие конструкции — ригели, балки или стены. Железобетонная конструкция обеспечивает жесткость и устойчивость перекрытия в пролете.

Плита предназначена для эксплуатации в помещениях с различными условиями нагрузки, включая временные и постоянные воздействия от оборудования, перегородок и людей. Неправильная ориентация ребер или недостаточное опирание могут привести к деформациям и снижению несущей способности. Монтаж выполняется строго по проекту с проверкой отметок и осей. Ошибки при установке, такие как перекос или смещение, не допускаются.

Область применения и технические особенности

Плита монтируется на подготовленное основание с опиранием продольных ребер на несущие элементы — ригели, балки или стеновые панели. Глубина опирания задается проектной документацией и должна быть не менее установленного значения для распределения нагрузки. После укладки швы между плитами заполняются бетоном или раствором для обеспечения совместной работы и жесткости диска перекрытия. Закладные детали соединяются сваркой или анкеровкой по проекту.

• Продольные ребра воспринимают изгибающие нагрузки и работают как главные несущие элементы пролета.
• Полка плиты распределяет нагрузку на ребра и участвует в передаче усилий на опоры.
• Опирание выполняется только на участках, соответствующих опорным зонам ребер, — по торцам или вдоль ребер при точечном опирании.
• При строповке используются монтажные петли, расположенные в теле плиты, с равномерным натяжением строп для исключения перекосов.
• Торцевые зоны не должны повреждаться при разгрузке и монтаже, так как в них может размещаться арматура для анкеровки.
• Соседние плиты соединяются через швы, которые армируются и замоноличиваются для создания жесткого перекрытия.
• Типичная ошибка — укладка плиты с разворотом ребер поперек проектного направления, что изменяет работу конструкции.

После монтажа и омоноличивания стыков перекрытие образует единый горизонтальный диск, способный воспринимать нагрузки и передавать их на вертикальные несущие элементы. Состояние опорных зон и качество сварных соединений проверяются до заливки швов.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной твердой поверхности. Под опорные зоны укладываются инвентарные прокладки, расположенные строго по вертикали друг над другом. При хранении в штабелях прокладки устанавливаются в местах, соответствующих проектным опорным точкам плиты. Кромки и торцевые поверхности защищаются от контакта с грунтом и атмосферных осадков.

Транспортировка производится в положении, близком к рабочему (горизонтально), с фиксацией плит инвентарными упорами или ремнями для исключения смещения и наклона. Перевозка навалом не допускается. При погрузке и разгрузке исключаются ударные нагрузки, касание ребер и полки твердыми предметами. Монтажные петли используются только по прямому назначению, без рывков.
