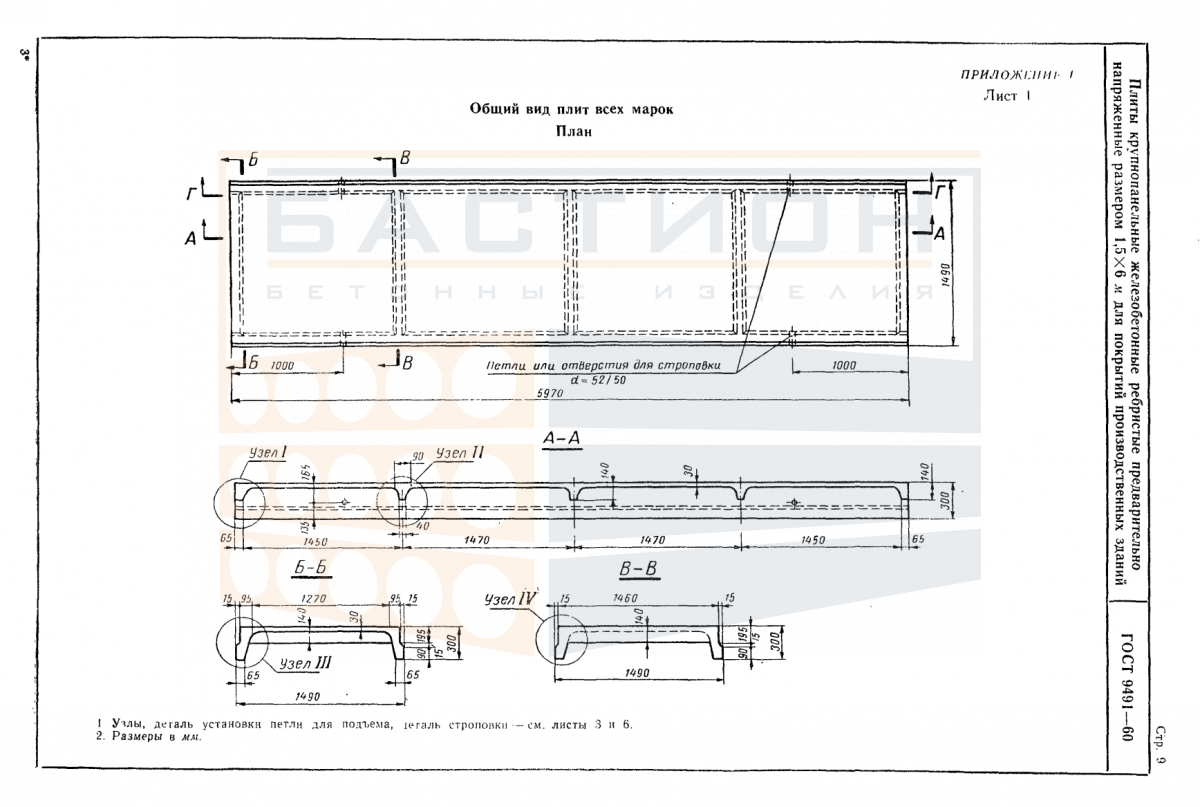

Плита ребристая ПСБ 2, ГОСТ 9491-60

Плита ребристая ПСБ 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Ребристая конструкция с продольными и поперечными рёбрами обеспечивает повышенную жёсткость и способность воспринимать значительные изгибающие нагрузки при относительно небольшом собственном весе. Материал — тяжёлый бетон с внутренним стальным армированием, что определяет прочность и долговечность в условиях эксплуатации.

Изделие укладывается на несущие стены, балки или ригели и передаёт равномерно распределённые и сосредоточенные нагрузки от вышележащих конструкций и оборудования. Правильный выбор глубины опирания и качественное омоноличивание стыков обеспечивают совместную работу плиты с опорными элементами. Недостаточное опирание или повреждение торцевых зон могут привести к перераспределению напряжений и снижению несущей способности перекрытия. Поэтому при монтаже необходимо строго соблюдать проектное положение и исключать смещение плиты.

Область применения и технические особенности

Плита ПСБ 2 применяется в жилых, общественных и промышленных зданиях с кирпичными, бетонными или железобетонными несущими конструкциями. Укладка производится на выровненное основание с обязательным устройством растворной постели. Рёбра плиты ориентируются в пролёт, что позволяет эффективно воспринимать изгибающий момент. Монтажные петли используются для строповки, после установки их допускается отгибать или обрезать.

• Плита рассчитана на эксплуатацию в пролёте между несущими опорами; армирование рёбер обеспечивает восприятие расчётных нагрузок от перекрытия.
• Опирание производится на монолитный пояс или кладку с глубиной, соответствующей проектной документации; минимальный размер опирания уточняется по проекту.
• Торцевые участки плиты являются зонами анкеровки арматуры — их повреждение при строповке, разгрузке или монтаже недопустимо и может снизить несущую способность.
• Соседние плиты соединяются сваркой закладных деталей и последующим омоноличиванием швов для формирования жёсткого горизонтального диска перекрытия.
• При монтаже необходимо контролировать горизонтальность опорных поверхностей и отсутствие перекосов, превышающих предельные отклонения по проекту.
• Пустоты в рёбрах не предназначены для прокладки инженерных коммуникаций без специального проектного решения; любые отверстия выполняются только по согласованию.
• До монтажа плиты хранятся на складе с защитой от увлажнения и загрязнения; монтажные петли и ребра должны быть свободны от повреждений.

Соблюдение проектных требований к опиранию и омоноличиванию стыков обеспечивает длительную эксплуатацию перекрытия без трещин и деформаций.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твёрдом основании с укладкой деревянных прокладок в местах опирания рёбер. Прокладки располагаются строго одна над другой по вертикали, чтобы исключить изгиб плит в штабеле. Высота штабеля устанавливается проектом складирования с учётом массы элементов и прочности нижних изделий. Монтажные петли и торцовые кромки предохраняются от повреждений.

Транспортирование осуществляется в специализированных транспортных средствах с надёжной фиксацией плит от смещения. Погрузка и выгрузка производятся с использованием траверс и мягких строп во избежание сколов бетона. Запрещается перемещение плит волоком, сбрасывание или воздействие ударных нагрузок. При перевозке на открытых платформах рекомендуется защита от атмосферных осадков.
