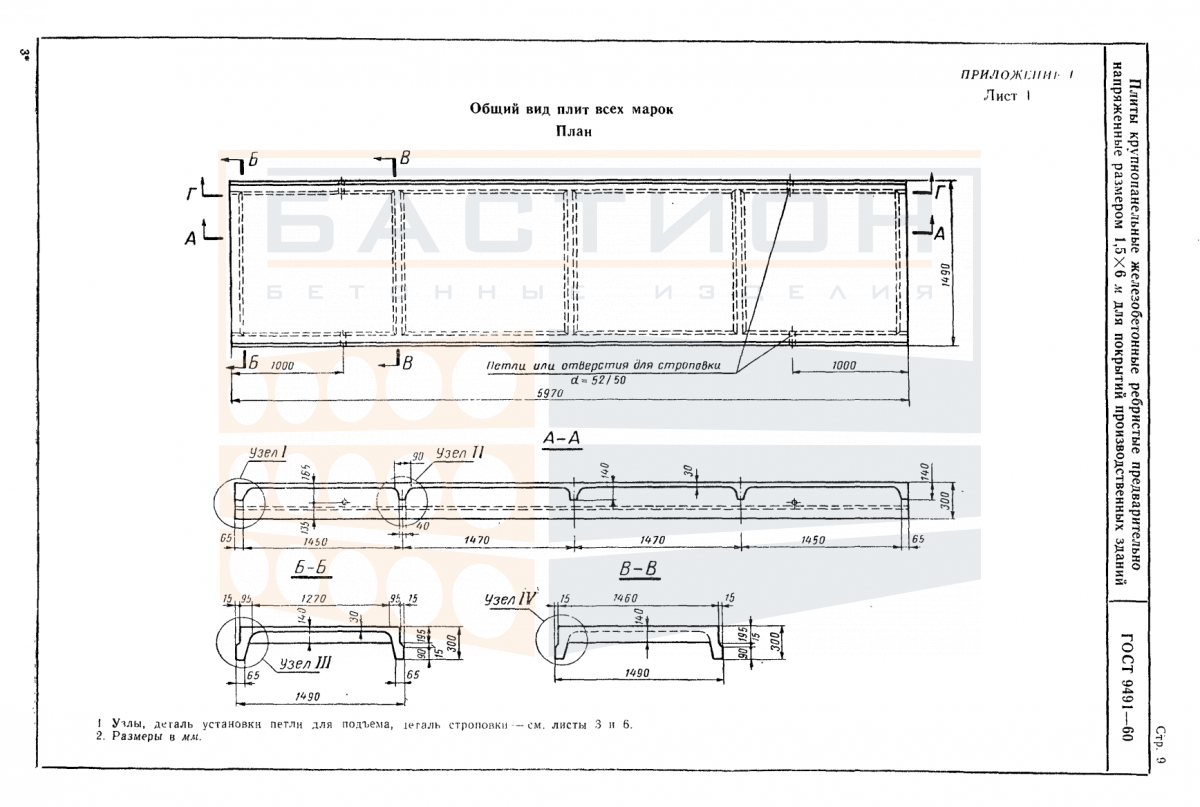

Плита ребристая ПСБ 3, ГОСТ 9491-60

Плита ребристая ПСБ 3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Изделие относится к типоразмерам по ГОСТ 9491-60 и серии рабочих чертежей ГОСТ 9561-2016, регламентирующей параметры ребристых плит для сборных железобетонных конструкций. Основная функция элемента — восприятие нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели.

Ребристая конструкция плиты обеспечивает повышенную жесткость при изгибе за счет продольных и поперечных ребер, что позволяет перекрывать пролеты значительной длины при относительно небольшом расходе бетона. Опирание осуществляется на опорные зоны по торцам или по контуру в зависимости от проектного решения. Неправильная ориентация ребер или недостаточная глубина опирания приводят к перераспределению напряжений и снижению несущей способности перекрытия. Поэтому монтаж выполняется строго по проектной документации с фиксацией положения и контролем горизонтальности.

Область применения и технические особенности

Монтаж плиты производится на подготовленные опорные поверхности из стен, балок или ригелей. Глубина опирания задается проектом и проверяется в процессе установки. Для нивелирования неровностей используется цементный раствор. Стыки между смежными плитами омоноличиваются бетоном, что обеспечивает совместную работу элементов перекрытия. При монтаже необходимо исключить смещение плиты с проектных осей и повреждение торцов, особенно в зонах расположения монтажных петель.

• Ребристая плита работает в пролете между несущими опорами, воспринимая изгибающие нагрузки за счет продольных ребер жесткости.
• Опирание производится на стены, балки или ригели по проектным отметкам; недопустимо опирание на неровное основание или слабые участки кладки.
• Торцевые зоны плиты не должны повреждаться при строповке, разгрузке и складировании, так как в них сосредоточена арматура и передача усилий.
• Швы между плитами заполняются бетоном класса по прочности не ниже проектного, с обязательным уплотнением и защитой от усадки.
• Проектная глубина опирания уточняется по рабочей документации; при недостаточном опирании увеличивается концентрация напряжений, что может привести к образованию трещин.
• Ориентация ребер при монтаже должна строго соответствовать проекту: продольные ребра располагаются вдоль пролета, поперечные — обеспечивают пространственную жесткость.
• Пустоты и ниши в плите не используются для прокладки инженерных коммуникаций без дополнительного проектного расчета.

После установки плиты выполняется анкеровка к несущим элементам и омоноличивание стыков. Нарушение технологии монтажа или некачественное заполнение швов снижает жесткость перекрытия и может вызвать появление трещин в отделочных слоях. Все отклонения от проектного положения фиксируются в журнале работ и устраняются до набора прочности раствором.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем просадку. Под опорные зоны — места расположения монтажных петель — укладываются деревянные или бетонные прокладки. Прокладки соседних рядов располагаются строго по одной вертикали, чтобы избежать изгибающих напряжений в нижних плитах штабеля. Высота штабеля определяется проектом складирования с учетом массы и прочности изделий.

Транспортировка осуществляется в горизонтальном положении с фиксацией плит от смещения и опрокидывания. Перевозка навалом не допускается. Погрузка и выгрузка производятся с использованием монтажных петель, без ударов и перекосов. Запрещается опирание плит на слабые кромки или ребра при строповке. При разгрузке следует контролировать целостность торцов и отсутствие сколов, так как повреждения опорных зон снижают несущую способность изделия.
