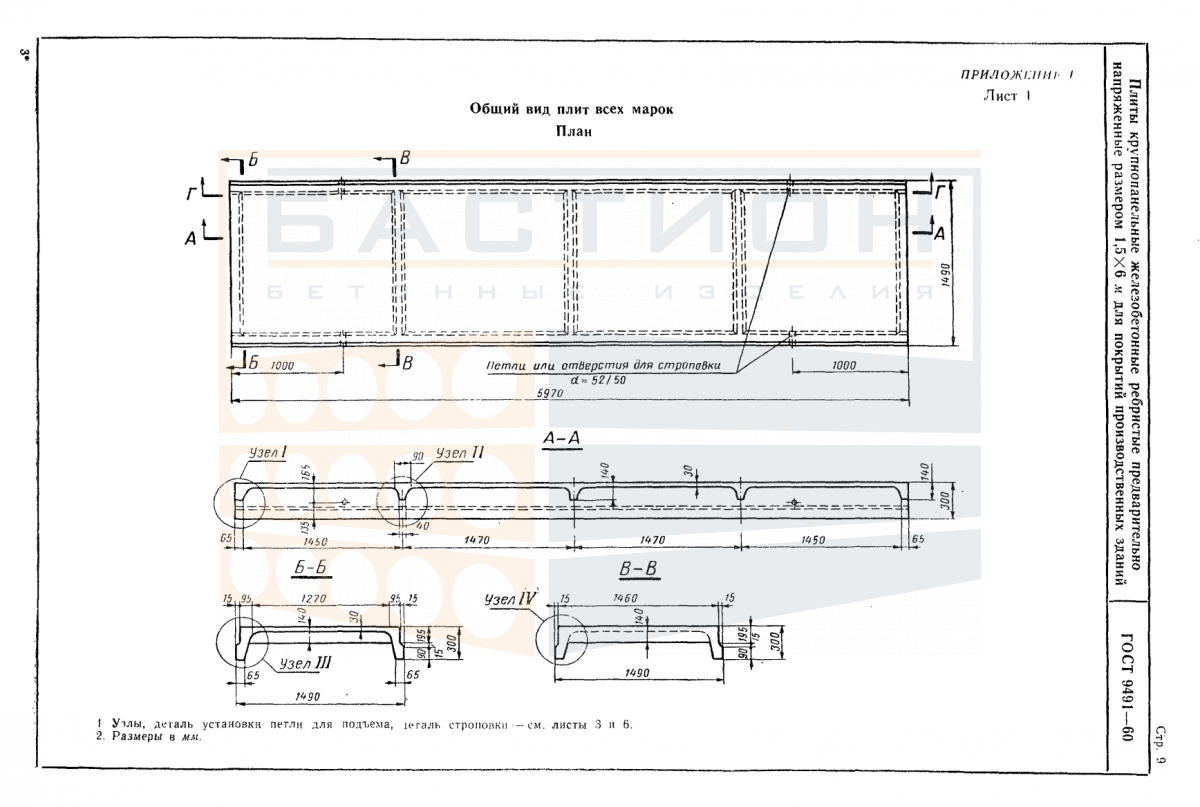

Плита ребристая ПНС 2, ГОСТ 9491-60

Плита ребристая ПНС 2, выпускаемая по ГОСТ 9491-60, — железобетонный элемент горизонтальной несущей системы здания, предназначенный для восприятия нагрузок от пола, перегородок, оборудования и передачи усилий на несущие стены или ригели. Ребра жесткости, расположенные вдоль плиты, обеспечивают необходимую изгибную жесткость при работе в пролете между опорами. Изделие выполнено из тяжелого бетона с внутренним стальным армированием, что позволяет выдерживать эксплуатационные нагрузки без образования трещин.

Плиты ПНС 2 применяются в перекрытиях производственных, складских и общественных зданий с пролетами, соответствующими длине изделия. Неправильное опирание, недостаточная глубина опирания или повреждение торцевых зон при монтаже могут привести к снижению несущей способности плиты и нарушению работы перекрытия в целом. Для обеспечения проектной работы плиты необходимо строго соблюдать проектную схему опирания, проверять отметки опорных площадок и выполнять омоноличивание швов между плитами по проекту.

Область применения и технические особенности

Монтаж плиты ПНС 2 выполняется на опорные конструкции (стены, ригели, балки) с соблюдением проектной глубины опирания. Перед установкой проверяется горизонтальность опорных поверхностей и отсутствие отклонений от проектных осей. Плиты укладываются с заводскими монтажными петлями, после рихтовки положения петли обрезаются или загибаются.

• Плита рассчитана на опирание по двум сторонам — на короткие ребра — и не допускает опирания по длинным сторонам без дополнительного расчета.
• Ребра плиты работают как балки, воспринимающие изгибающий момент от равномерно распределенной нагрузки перекрытия.
• Торцевые зоны плиты (зоны опирания) должны быть защищены от сколов и повреждений при строповке и разгрузке.
• Монтаж плиты производится с использованием инвентарных строп за четыре монтажные петли, расположенные в ребрах.
• После укладки необходимо выполнить анкеровку арматуры плиты к опорным конструкциям согласно рабочей документации.
• Швы между плитами заполняются бетоном или раствором по проекту; допускается укладка плит впритык с последующей затиркой.

Соблюдение указанных требований обеспечивает надежную работу плиты в составе перекрытия и предотвращает развитие деформаций.

Правила хранения и транспортировки изделия

Для хранения плиты укладываются горизонтально на ровное твердое основание. Прокладки размещаются в местах опирания — под ребрами — строго по вертикальной оси, обеспечивая совпадение прокладок в штабеле. При складировании на открытой площадке плиты защищают от атмосферной влаги, особенно торцевые участки с выпусками арматуры. Маркировка плиты должна оставаться доступной для визуального контроля.

Транспортировка плит осуществляется в горизонтальном положении на специализированном транспорте с фиксацией от смещения. Запрещается перевозка плит навалом. При погрузке и разгрузке необходимо исключить падение, удары и перекосы; строповка производится за монтажные петли. Перед отправкой проверяется соответствие маркировки и отсутствие видимых повреждений.
