Панель цокольная трехслойная ПЦТ 66.15.3,0-6Т-61 (62) (П, М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 66.15.3,0-6Т-61 (62) (П, М) по серии 1.432.1-21 вып. 4 — это железобетонное изделие, предназначенное для устройства цокольной части наружных стен зданий. Конструкция включает наружный и внутренний железобетонные слои и средний теплоизоляционный слой, что обеспечивает несущую способность и теплозащиту. Материал — тяжелый бетон с внутренним стальным армированием, позволяющий воспринимать нагрузки от вышележащих конструкций и воздействия грунта.

Панели применяются в строительстве жилых, общественных и промышленных зданий с несущими стенами, включая объекты в сейсмических районах и на сложных грунтах. Конструкция передает вертикальные нагрузки от перекрытий и покрытия на фундамент, одновременно выполняя ограждающую функцию с защитой от промерзания. Ошибки при подборе типоразмера или монтаже могут привести к деформациям, снижению теплозащиты или повреждению утеплителя.

Область применения и технические особенности

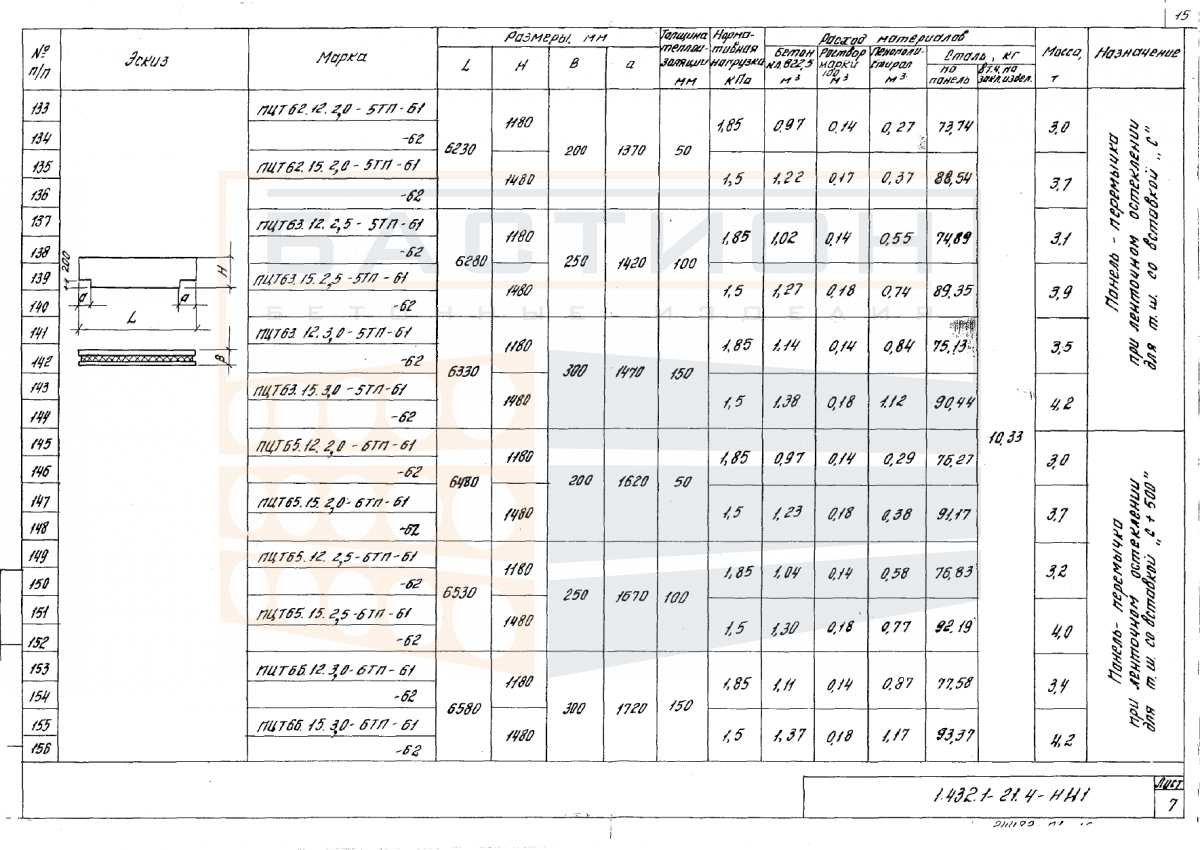

Панели изготавливаются по серии 1.432.1-21 выпуск 4, определяющей типоразмеры и армирование. Габаритные размеры: длина 6580 мм, ширина 1480 мм, высота 300 мм, масса 4200 кг. Монтаж выполняется краном с использованием монтажных петель; опирание осуществляется на фундаментные блоки или стену подвала. Сопряжение смежных панелей предусматривает замоноличивание швов с установкой утеплителя для устранения мостиков холода. Для крепления к каркасу служат закладные детали, расположенные по контуру панели.

• Трехслойная конструкция обеспечивает совместную работу железобетонных слоев на вертикальные и горизонтальные нагрузки.
• Наружный слой защищает утеплитель от атмосферных осадков и механических повреждений при эксплуатации.
• Внутренний слой воспринимает нагрузки от перекрытий и покрытия, передавая их на фундамент через зону опирания.
• Панели монтируются с выравниванием по вертикали; отклонения от проектного положения не допускаются более установленных норм.
• Стыки заполняются негорючими утеплителями и герметиками для обеспечения теплоизоляции и воздухонепроницаемости.
• Закладные детали и выпуски арматуры обеспечивают сварные соединения с элементами каркаса и соседними панелями.
• Точное соблюдение геометрии панелей достигается за счет металлических форм, что минимизирует зазоры между изделиями.

Герметизация стыков и качество опирания напрямую влияют на теплосопротивление ограждения и долговечность цокольного узла. Проектные решения по замоноличиванию и изоляции швов разрабатываются в соответствии с условиями эксплуатации здания.

Правила хранения и транспортировки изделия

Хранение панелей осуществляется на спланированной площадке с твердым покрытием, исключающим деформации основания. Изделия укладываются в горизонтальном положении на деревянные прокладки, расположенные в местах монтажных петель. Высота штабеля принимается по расчету несущей способности нижних панелей и условиям безопасности, как правило, не более четырех рядов. Утеплитель панелей защищается от увлажнения при хранении под навесом или укрытием.

Транспортировка производится в горизонтальном или вертикальном положении с обязательной фиксацией от продольных и поперечных смещений. Панели размещаются на транспортном средстве таким образом, чтобы исключить касание между собой и металлическими бортами. Погрузка и разгрузка выполняются с применением стропов за монтажные петли; удары и сбрасывание запрещены. Крепление к кузову выполняется через деревянные прокладки для предотвращения сколов бетона.
