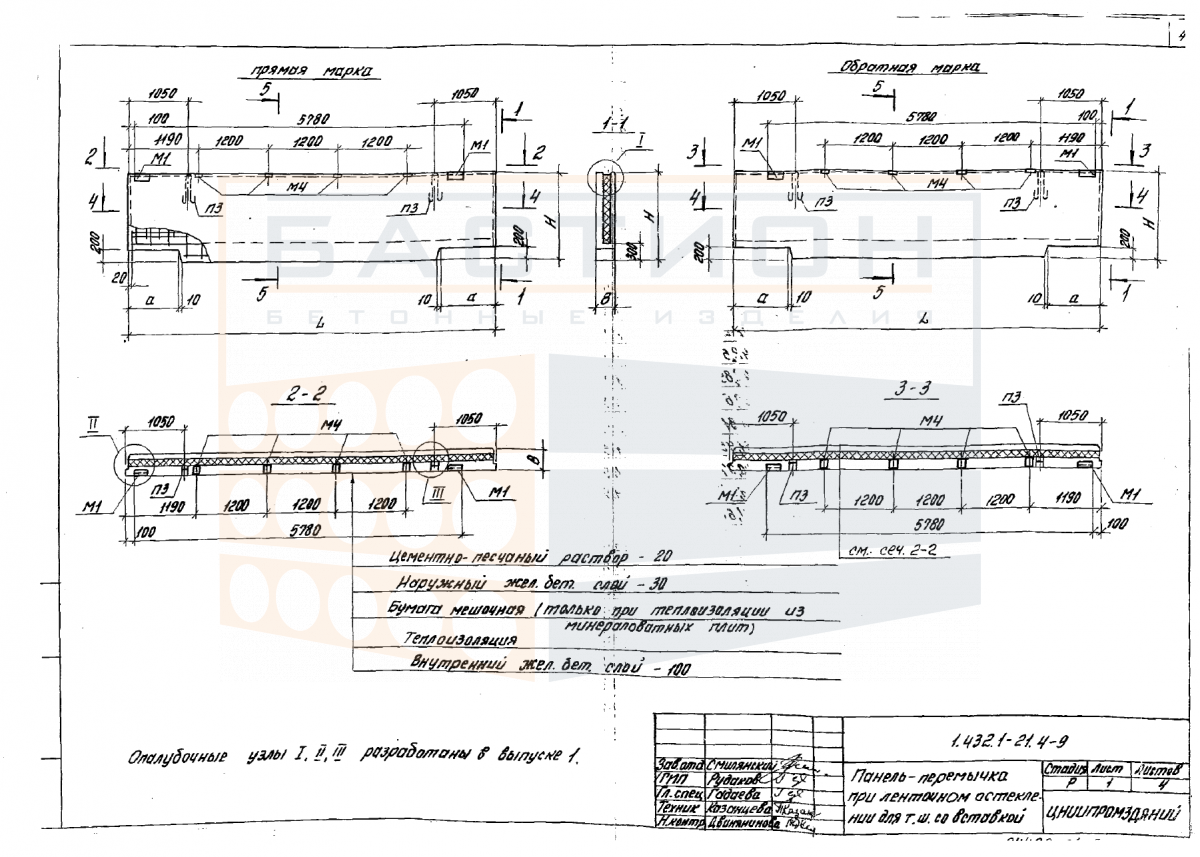

Панель цокольная трехслойная ПЦТ 65.12.2,0-6ТП-61 (62) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 65.12.2,0-6ТП-61 (62) — железобетонное изделие для наружных стен подземной части зданий, выполняющее функции несущего ограждения и теплозащиты. Конструкция включает наружный и внутренний железобетонные слои с промежуточным слоем утеплителя, что обеспечивает восприятие нагрузок от вышележащих этажей и бокового давления грунта. Изделие изготавливается по серии 1.432.1-21 выпуск 4 в соответствии с требованиями ГОСТ 31310-2015.

Применяется в зданиях с подвальными и цокольными этажами, где требуется совмещение несущей способности и теплоизоляции. Панель рассчитана на эксплуатацию в неагрессивных и слабоагрессивных средах; при агрессивных воздействиях по проекту предусматривается дополнительная защита. Несоблюдение технологии монтажа и герметизации стыков ведет к образованию мостиков холода и снижению долговечности конструкции.

Область применения и технические особенности

Монтаж панелей производится на ленточные фундаменты или фундаментные плиты с опиранием по нижней грани. Крепление к вышележащим стенам и перекрытиям осуществляется через закладные детали. Для обеспечения герметичности стыков используются уплотнительные шнуры и мастики. Опирание и выверка по вертикали и горизонтали обязательны.

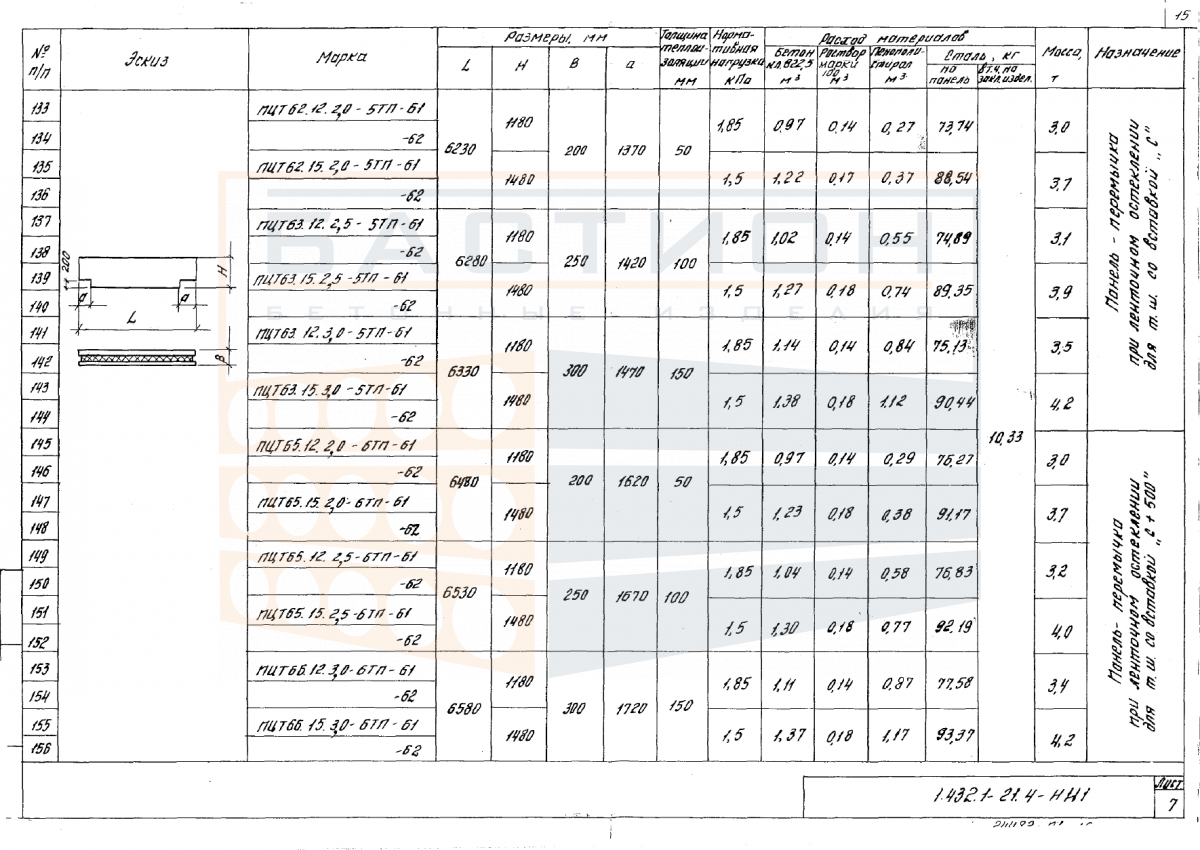

• Габаритные размеры 6480×1180×200 мм при массе 3000 кг требуют применения крана грузоподъемностью не менее 3,5 т для подъема и установки.
• Армирование выполняется сварными сетками и каркасами из стали класса А400 (А-III) по проекту серии 1.432.1-21 выпуск 4.

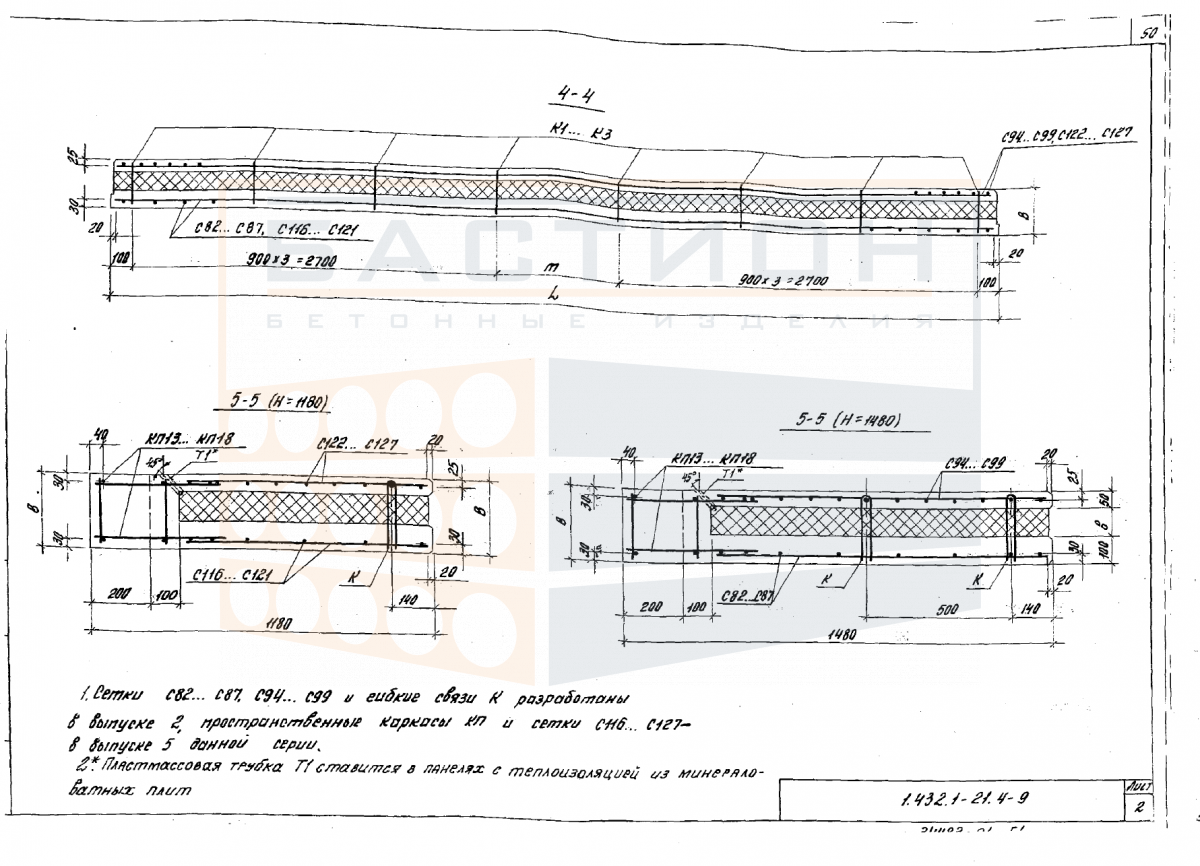

• Трехслойная конструкция включает наружный слой 65 мм, внутренний несущий слой и теплоизоляционный слой из пенополистирола или минеральной ваты (уточняется проектом).
• Стыки между панелями герметизируются уплотнителями и мастиками для предотвращения продувания и протечек грунтовых вод.
• Защитный слой бетона до арматуры должен соответствовать проекту; при монтаже не допускается сколов и оголения арматуры.

Соблюдение проектных решений по установке и герметизации обеспечивает нормативную теплоизоляцию и водонепроницаемость цокольного ограждения на весь срок службы здания.

Правила хранения и транспортировки изделия

Панели складируются на выровненной площадке с твердым покрытием, исключающей неравномерные осадки. Изделия укладываются горизонтально в штабели высотой, установленной производителем, на деревянные прокладки, располагаемые под монтажными петлями. Толщина прокладок принимается по проекту для обеспечения зазора, необходимого для строповки.

Перевозка осуществляется специализированным транспортом с жестким креплением, исключающим смещение и удары. Панели фиксируются в рабочем или горизонтальном положении согласно схеме транспортировки. Запрещается перевозка навалом или с опиранием на лицевые поверхности. Погрузка и выгрузка производятся с использованием траверс или мягких стропов, предотвращающих повреждение кромок и углов изделий.
