Панель цокольная трехслойная ПЦТ 63.15.3,0-5Т-61 (62) (П, М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 63.15.3,0-5Т-61 (62) (П, М) — это железобетонное изделие для устройства цокольной части зданий в составе сборных стен. Панель воспринимает нагрузки от вышележащих этажей и передает их на фундамент, обеспечивая теплозащиту и влагоизоляцию подземной части. Конструкция из тяжелого бетона с армированием обеспечивает прочность при контакте с грунтом и атмосферными воздействиями. Изделие соответствует требованиям серии 1.432.1-21 вып. 4.

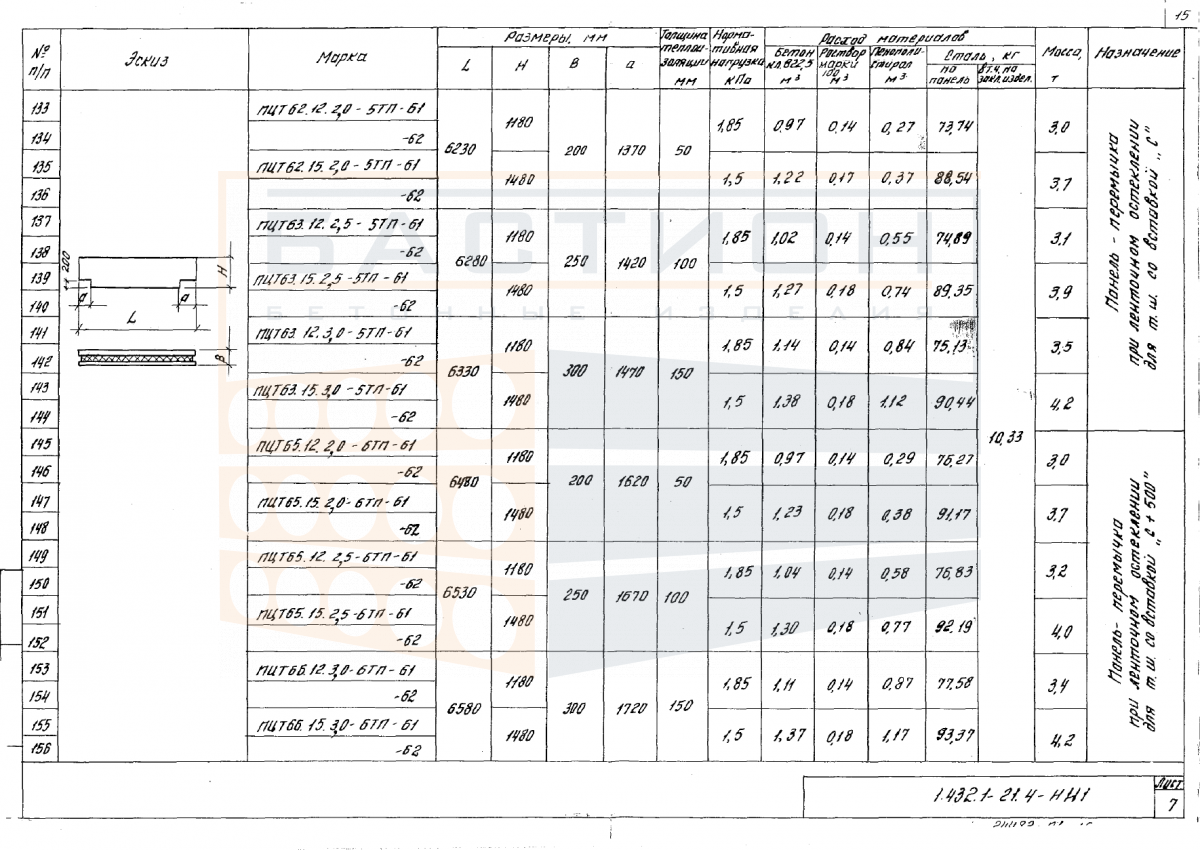

Применяется в жилых и общественных зданиях с подвалами или техническими подпольями. Рассчитана на восприятие вертикальных и горизонтальных нагрузок, включая боковое давление грунта. Ошибки в подборе могут вызвать деформации или промерзание цоколя. Габариты (6330x1480x300 мм) и масса 4200 кг требуют кранов средней грузоподъемности. При проектировании учитывается теплотехнический расчет.

Область применения и технические особенности

Монтаж выполняется на выровненное основание с цементно-песчаным раствором. Сопряжение панелей через сварку закладных деталей с последующим замоноличиванием швов. Панели опираются на фундаментные блоки или монолитную ленту с гидроизоляцией.

• Панель применяется как цокольный элемент стен подвалов и техподполий зданий различного назначения, включая жилые и общественные объекты.

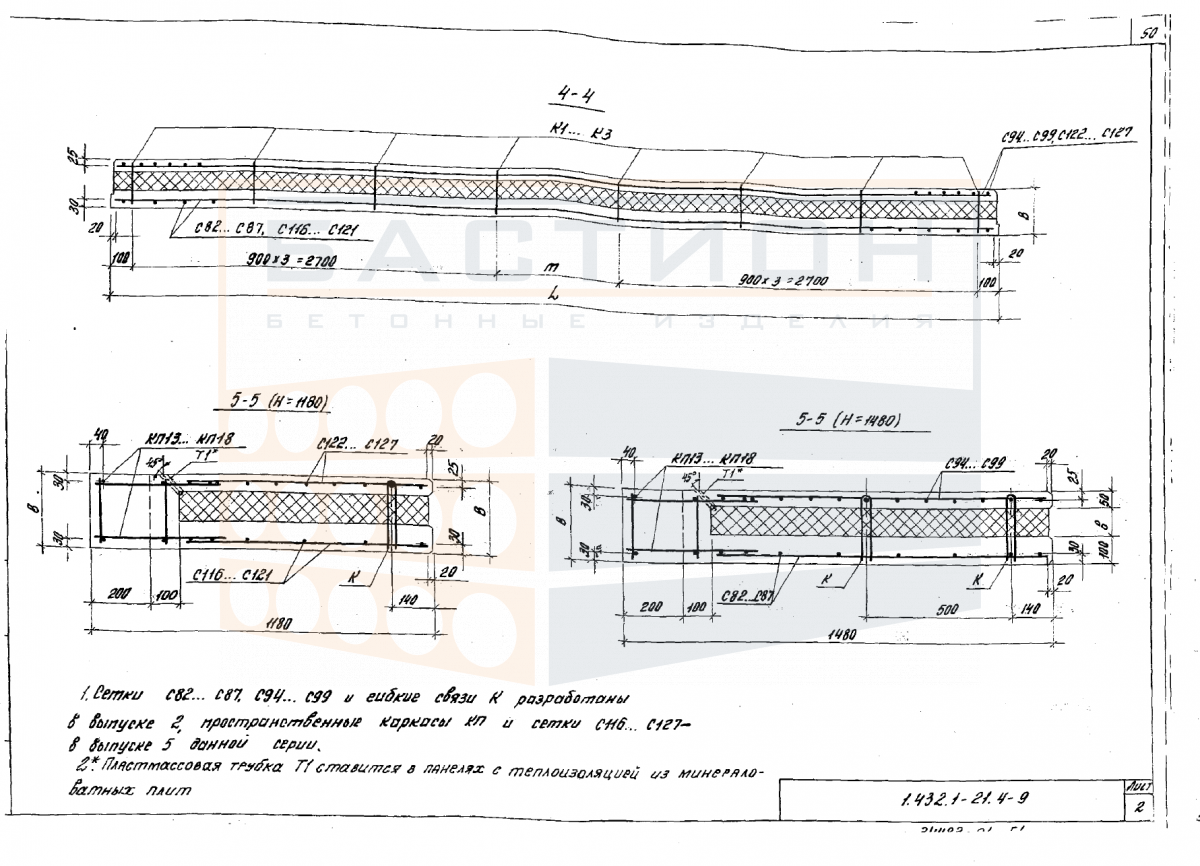

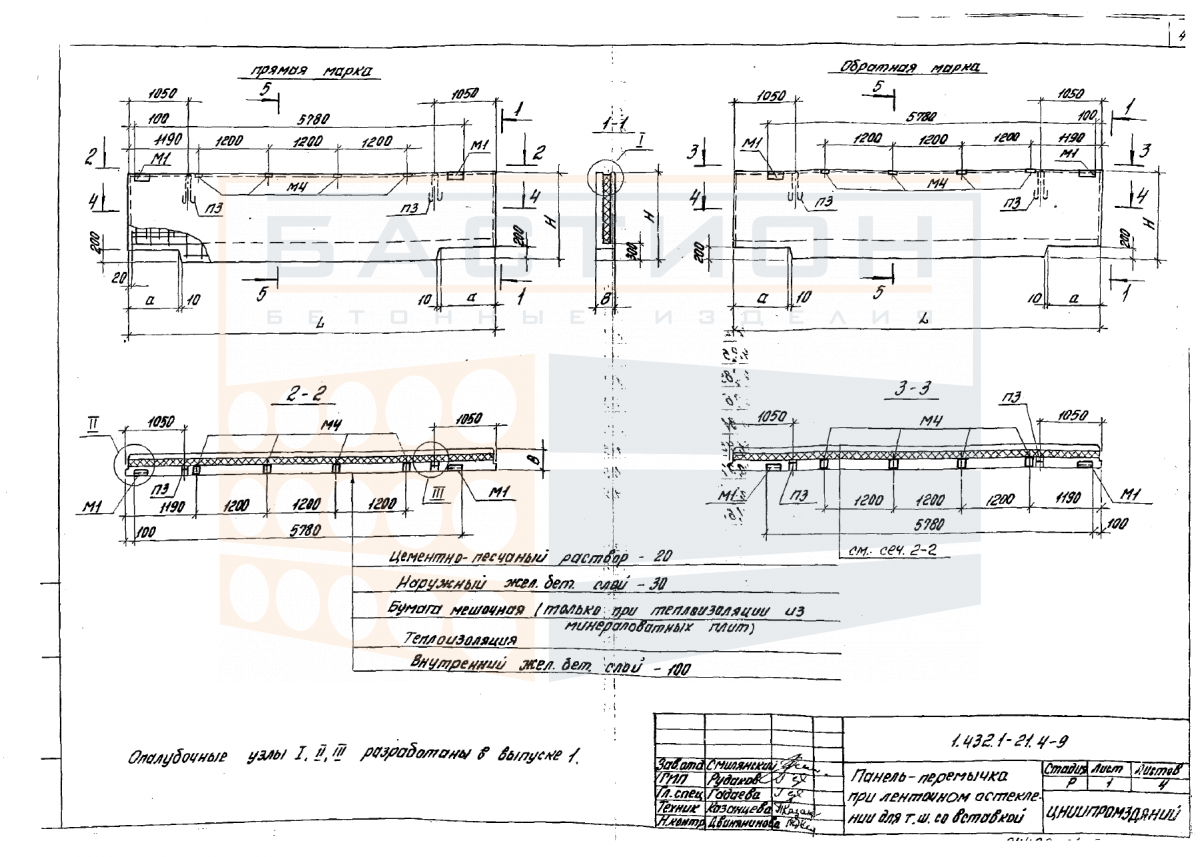

• Трехслойная конструкция включает несущий слой, утеплитель и защитный слой, обеспечивая теплозащиту и исключая промерзание цоколя.
• Изделие воспринимает нагрузки от перекрытий и стен, передавая их на фундамент через закладные детали и монтажные соединения.
• Заводская подготовка включает установку закладных деталей для сварки с соседними элементами и крепления к фундаменту.
• Монтаж производится с автокрана, панель фиксируется временными связями до замоноличивания стыков.
• Для долговечности наружная поверхность защищается по проекту от атмосферных воздействий, стыки гидроизолируются.

Соблюдение технологии монтажа гарантирует несущую способность и герметичность цокольной части.

Правила хранения и транспортировки изделия

Хранятся в вертикальном положении в кассетах или на деревянных прокладках на ровной площадке. Прокладки располагаются у монтажных петель. Высота штабеля не более двух рядов. Кромки защищаются от повреждений. Панели должны быть защищены от увлажнения и загрязнения.

Транспортируются в вертикальном положении, фиксируются упорами и стяжками. Запрещена перевозка навалом. Погрузка траверсами, исключающими перекос и удары. Перед погрузкой проверяется состояние закладных деталей.
