Панель цокольная трехслойная ПЦТ 65.15.2,0-6ТП-61 (62) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 65.15.2,0-6ТП-61 (62) — это железобетонное изделие, предназначенное для устройства наружных стен подземной части зданий. Конструкция состоит из двух несущих слоев тяжелого бетона и внутреннего теплоизоляционного слоя, что обеспечивает одновременное восприятие вертикальных нагрузок и защиту подвальных помещений от промерзания.

Изделие применяется в каркасных и бескаркасных зданиях промышленного, гражданского и сельскохозяйственного назначения. Панели воспринимают нагрузки от вышележащих конструкций, передают их на фундамент и обеспечивают герметизацию цокольной зоны. Неправильный подбор или монтаж может привести к потерям тепла, образованию конденсата и снижению долговечности ограждения.

Область применения и технические особенности

Монтаж панелей выполняется на выровненное основание с обязательным устройством гидроизоляции по обрезу фундамента. Опирание осуществляется по всей длине панели. Соединение между элементами производится сваркой закладных деталей с последующим заполнением швов мелкозернистым бетоном.

• Назначение: панель выполняет функцию несущего и ограждающего элемента цокольного этажа, воспринимает собственный вес, вес вышележащих стен и перекрытий, а также ветровые нагрузки.

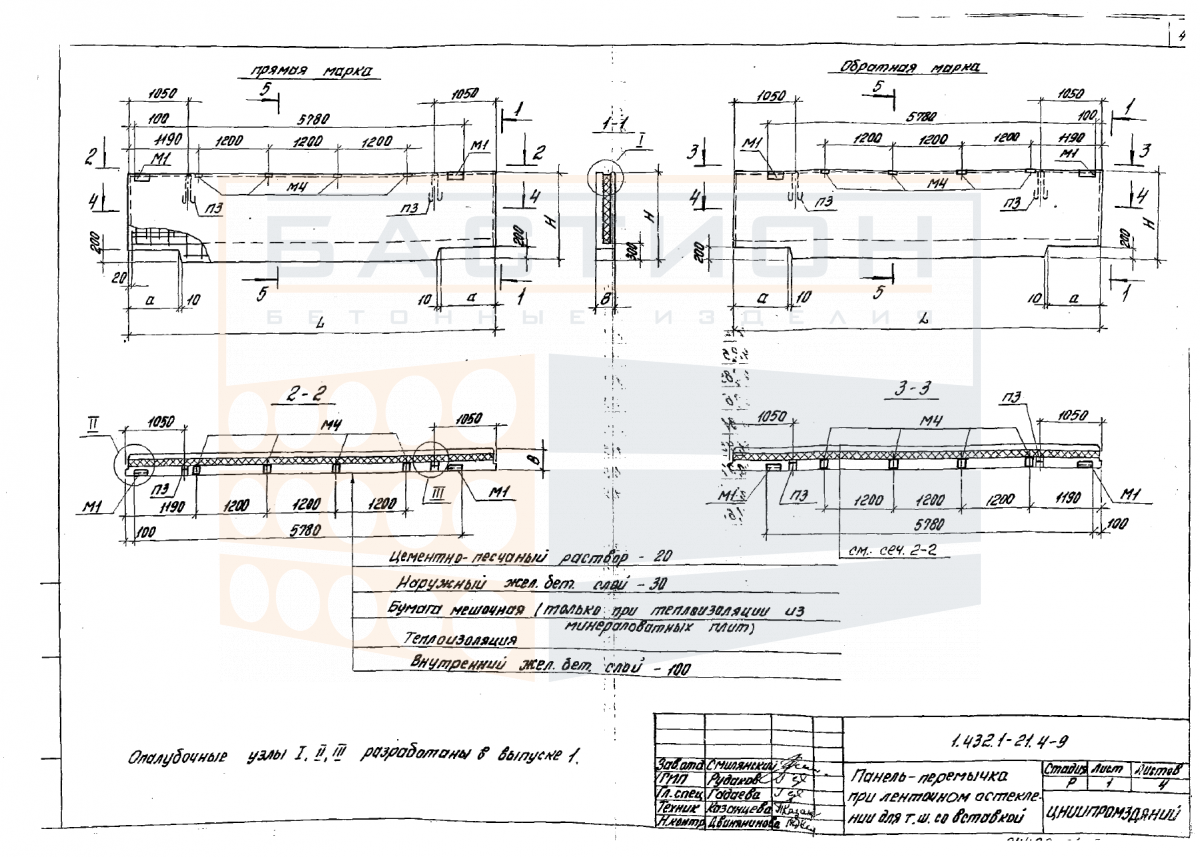

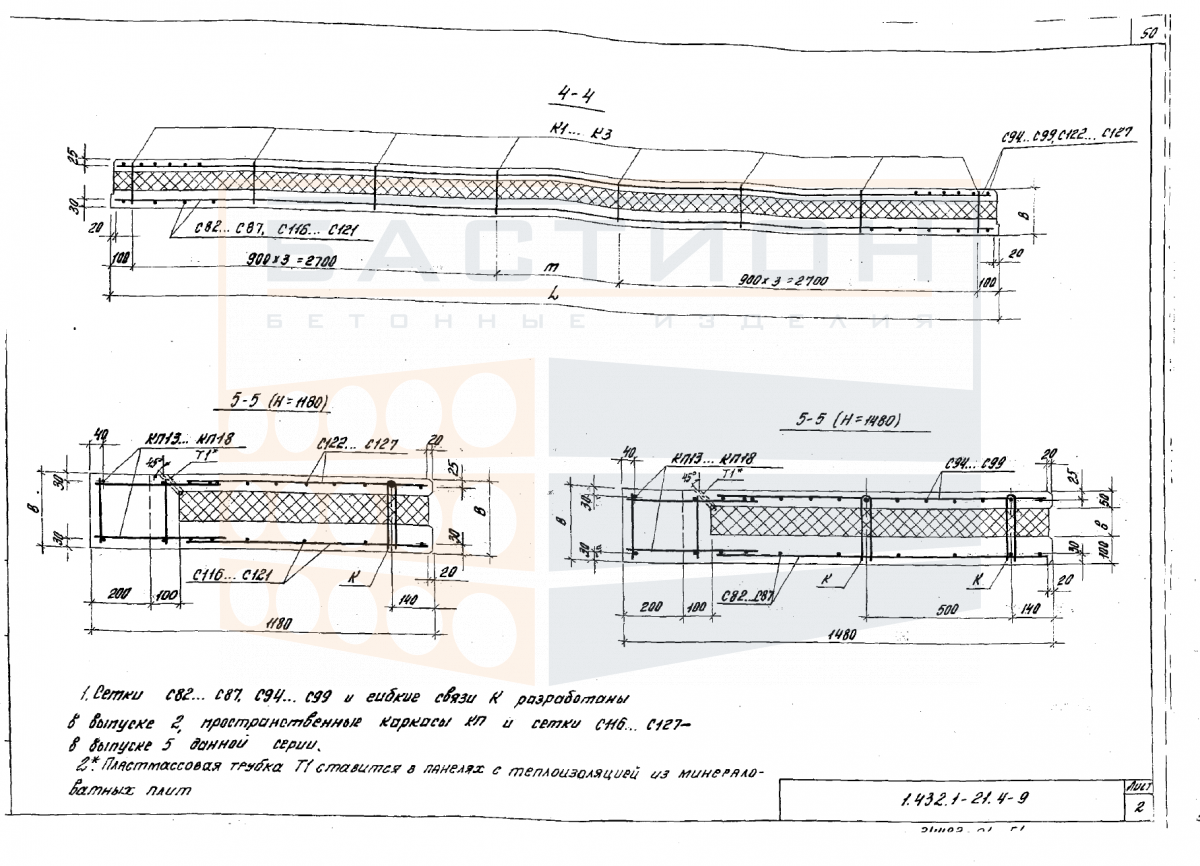

• Конструкция: трехслойная — внутренний слой утеплителя толщиной, заданной проектом, между двумя армированными бетонными слоями, что обеспечивает требуемое сопротивление теплопередаче.
• Материалы: наружные слои из тяжелого бетона класса по прочности на сжатие, указанного в проекте, армированные стальными сетками и каркасами; утеплитель — плиты из минеральной ваты или пенополистирола (по проектным данным).

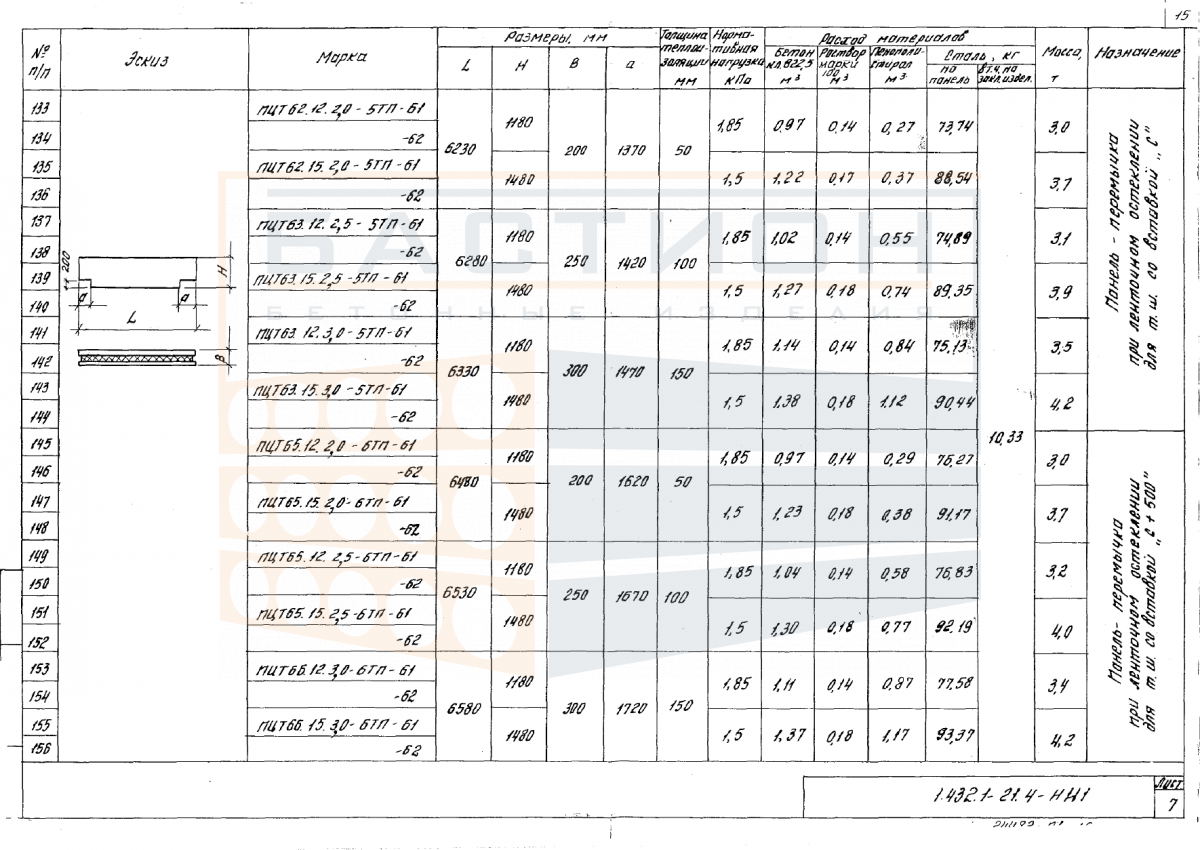

• Размеры и вес: длина 6480 мм, ширина 1480 мм, высота 200 мм, масса 3700 кг, что требует применения грузоподъемных механизмов соответствующей грузоподъемности.
• Монтажные петли: расположены в верхнем бетонном слое, используются для строповки, подъем должен производиться с помощью траверсы, исключающей перекос.
• Герметизация стыков: вертикальные и горизонтальные швы заполняются бетоном и уплотняются эластичными прокладками (по проекту), что обеспечивает водонепроницаемость и воздухонепроницаемость.

Характеристики панели, включая несущую способность и теплозащитные свойства, определяются проектной документацией на конкретный объект. Изделие изготавливается по серии 1.432.1-21 выпуск 4 и соответствует требованиям ГОСТ 31310-2015.

Правила хранения и транспортировки изделия

Панели хранятся в горизонтальном положении на деревянных прокладках, расположенных под монтажными петлями. Прокладки смежных рядов устанавливаются строго по одной вертикали. Высота штабеля не должна превышать двух рядов. Зазоры между панелями обеспечиваются инвентарными распорками.

Транспортировка осуществляется в автомобилях с фиксацией изделий от смещения. Погрузка и разгрузка производятся с использованием траверс. Запрещается перемещать панели волоком, сбрасывать или подвергать ударным нагрузкам. Скорость погрузочно-разгрузочных работ ограничена требованиями безопасности.
