Панель цокольная трехслойная ПЦТ 66.12.3,0-6Т-61 (62) (П, М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 66.12.3,0-6Т-61 (62) (П, М) — это железобетонное изделие, выпускаемое по серии 1.432.1-21 выпуск 4 и предназначенное для использования в качестве ограждающей конструкции цокольной части зданий. Трехслойная структура сочетает несущий железобетонный слой, утеплитель и наружный защитный слой, что обеспечивает необходимую теплозащиту и восприятие нагрузок от вышележащих стен.

Изделие применяется в каркасных и бескаркасных зданиях для устройства цокольных этажей и технических подполий. Неправильный выбор или монтаж панели может привести к нарушению теплоизоляции, появлению мостиков холода и снижению несущей способности узла сопряжения с фундаментом.

Область применения и технические особенности

Панели цокольные трехслойные ПЦТ устанавливаются в зданиях различного назначения. Монтаж производится на выверенную горизонтальную поверхность фундаментных блоков или балок. Фиксация осуществляется с помощью сварки закладных деталей или анкерных болтов. Вертикальные и горизонтальные стыки между панелями герметизируются для предотвращения промерзания.

• Панель выполняет ограждающую и несущую функцию в цокольной части здания, воспринимая нагрузки от стен и перекрытий вышележащих этажей.

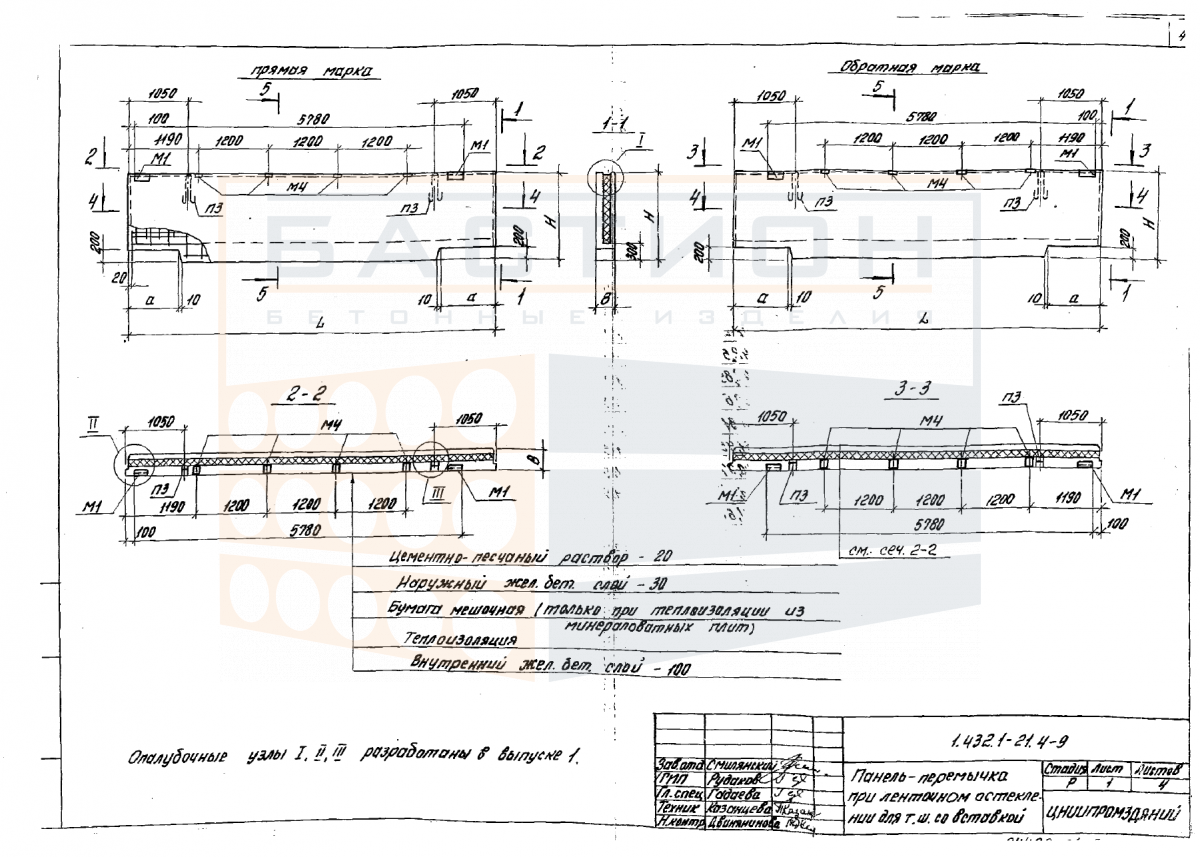

• Трехслойная конструкция состоит из внутреннего несущего слоя из тяжелого бетона, слоя эффективного утеплителя и наружного защитного слоя из мелкозернистого бетона.
• Изделие рассчитано на эксплуатацию в условиях неагрессивной и слабоагрессивной среды, класс бетона и морозостойкость назначаются по проекту в зависимости от климатической зоны.
• Сопряжение с вышележащими стеновыми панелями выполняется через выпуски арматуры или закладные детали, обеспечивающие жесткость узла.
• Для подъема и монтажа используются монтажные петли, расположенные в верхней части панели; строповка производится равномерно для исключения перекосов.
• Швы между панелями заполняются герметизирующими материалами с последующим утеплением для исключения промерзания в местах стыков.

Правильная установка и герметизация стыков напрямую влияют на долговечность и энергоэффективность ограждающей конструкции. Проектные решения по узлам опирания и крепления должны учитывать геометрические параметры и вес изделия.

Правила хранения и транспортировки изделия

Хранение панелей осуществляется в горизонтальном положении на прокладках, расположенных строго в местах под монтажными петлями. Нижний ряд панелей укладывается на выровненное основание, исключающее неравномерную осадку. Высота штабеля не должна превышать значений, установленных проектом или требованиями завода-изготовителя, с учетом массы и габаритов панели.

Транспортировка производится в вертикальном или наклонном положении с опорой на специальные кассеты или пирамиды. Перевозка навалом запрещена. Панели должны быть надежно зафиксированы от продольного и поперечного смещения. Погрузка и выгрузка выполняются с использованием траверс и мягких строп для исключения повреждения кромок и поверхности.
