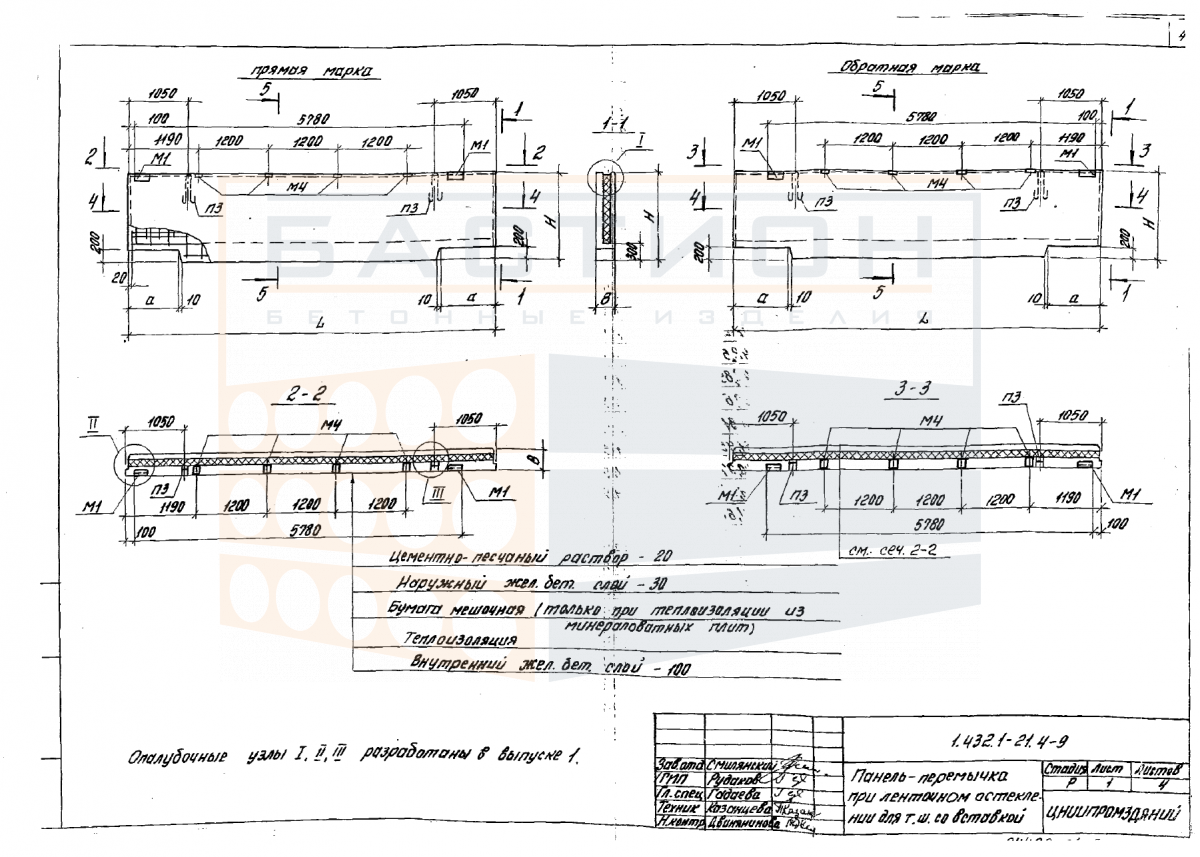

Панель цокольная трехслойная ПЦТ 62.12.2,0-5ТП-61 (62) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 62.12.2,0-5ТП-61 (62) — это железобетонное изделие, применяемое в качестве наружного ограждения цокольного этажа зданий. Конструкция включает несущий и защитный слои из тяжелого бетона и внутренний слой утеплителя, что обеспечивает восприятие вертикальных нагрузок от вышележащих стен и теплозащиту. Изделие изготавливается по серии 1.432.1-21 выпуск 4 и соответствует требованиям ГОСТ 31310-2015 для трехслойных стеновых панелей.

Панели предназначаются для использования в отапливаемых зданиях с несущими стенами из кирпича, блоков или монолитного бетона. Они монтируются на фундаментные плиты или ленточный фундамент с опиранием по всей длине. От качества установки и герметизации стыков зависят теплотехнические характеристики ограждающей конструкции и долговечность здания. При проектировании учитываются снеговые, ветровые и эксплуатационные нагрузки в соответствии с СП 20.13330.

Область применения и технические особенности

Монтаж панелей выполняется с помощью крана за строповочные петли. Опирание производится на слой цементно-песчаного раствора марки не ниже М100. Крепление к несущим конструкциям осуществляется сваркой закладных деталей. Вертикальные и горизонтальные стыки между панелями заполняются утеплителем и герметиком для предотвращения промерзания.

• Длина 6230 мм, ширина 1180 мм, толщина 200 мм; масса 3000 кг позволяет использовать автомобильные краны грузоподъемностью от 5 т.
• Трехслойная конструкция: внутренний несущий слой толщиной 80 мм, утеплитель из минеральной ваты или пенополистирола, наружный защитный слой 50 мм.
• Панель полностью воспринимает нагрузку от вышележащих стен, передавая ее на фундамент; не является самонесущей.
• Стыки между панелями герметизируются с помощью уплотнительных лент и мастик, обеспечивая воздухонепроницаемость.
• Для установки предусмотрены монтажные петли, расположенные в верхней части панели; строповка производится траверсой.
• Проектное положение фиксируется сваркой закладных деталей, после чего стыки омоноличиваются.
• Физико-механические характеристики бетона (класс по прочности, морозостойкость, водонепроницаемость) задаются рабочей документацией.

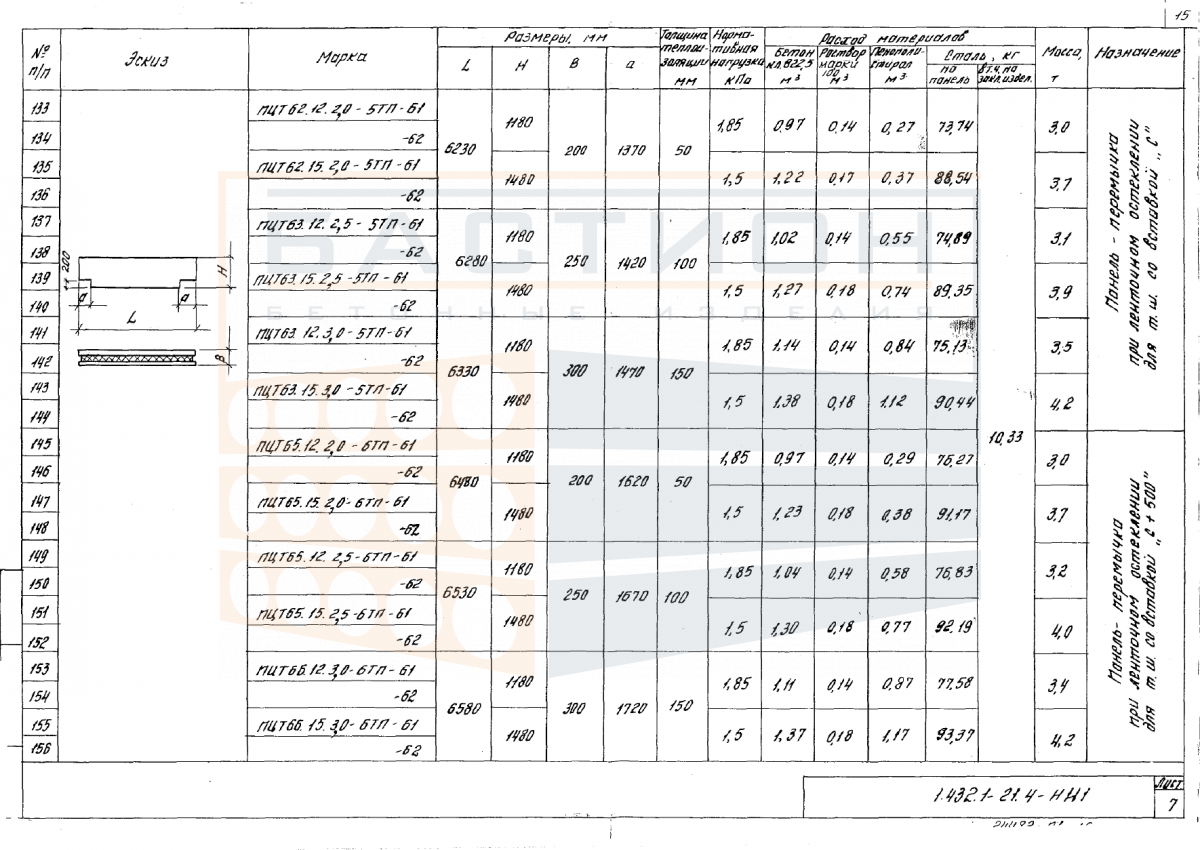

Серия 1.432.1-21 вып. 4 регламентирует номенклатуру и армирование панелей. Требования к отклонениям геометрических параметров установлены ГОСТ 13015-2012. Соблюдение проектных решений гарантирует несущую способность и долговечность конструкции.

Правила хранения и транспортировки изделия

Панели складируются в горизонтальном положении на деревянных прокладках толщиной не менее 100 мм, расположенных по линиям строповочных петель. Высота штабеля не должна превышать двух рядов, чтобы избежать повреждения нижних изделий. Между рядами также укладываются прокладки. Хранение осуществляется на открытых площадках с твердым покрытием, исключающим неравномерную осадку грунта.

Транспортировка панелей производится в вертикальном или наклонном положении с опорой на специальные кассеты или пирамиды. Закрепление выполняется ремнями или цепями с мягкими накладками для защиты кромок. Запрещается перевозить панели навалом или сбрасывать при разгрузке. Подъем осуществляется только за монтажные петли с использованием траверсы, исключающей перекос и раскачивание груза.
