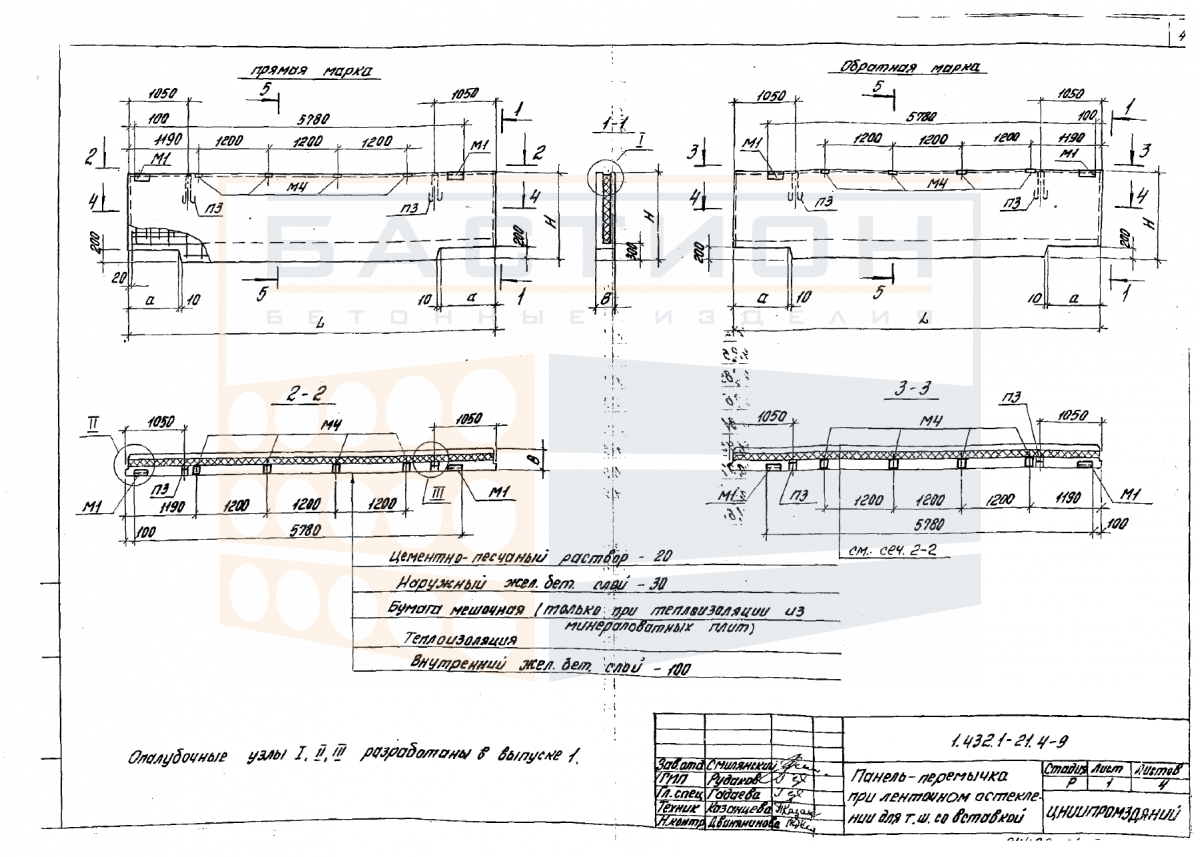

Панель цокольная трехслойная ПЦТ 63.15.2,5-5Т-61 (62) (П, М) по серии 1.432.1-21 вып. 4

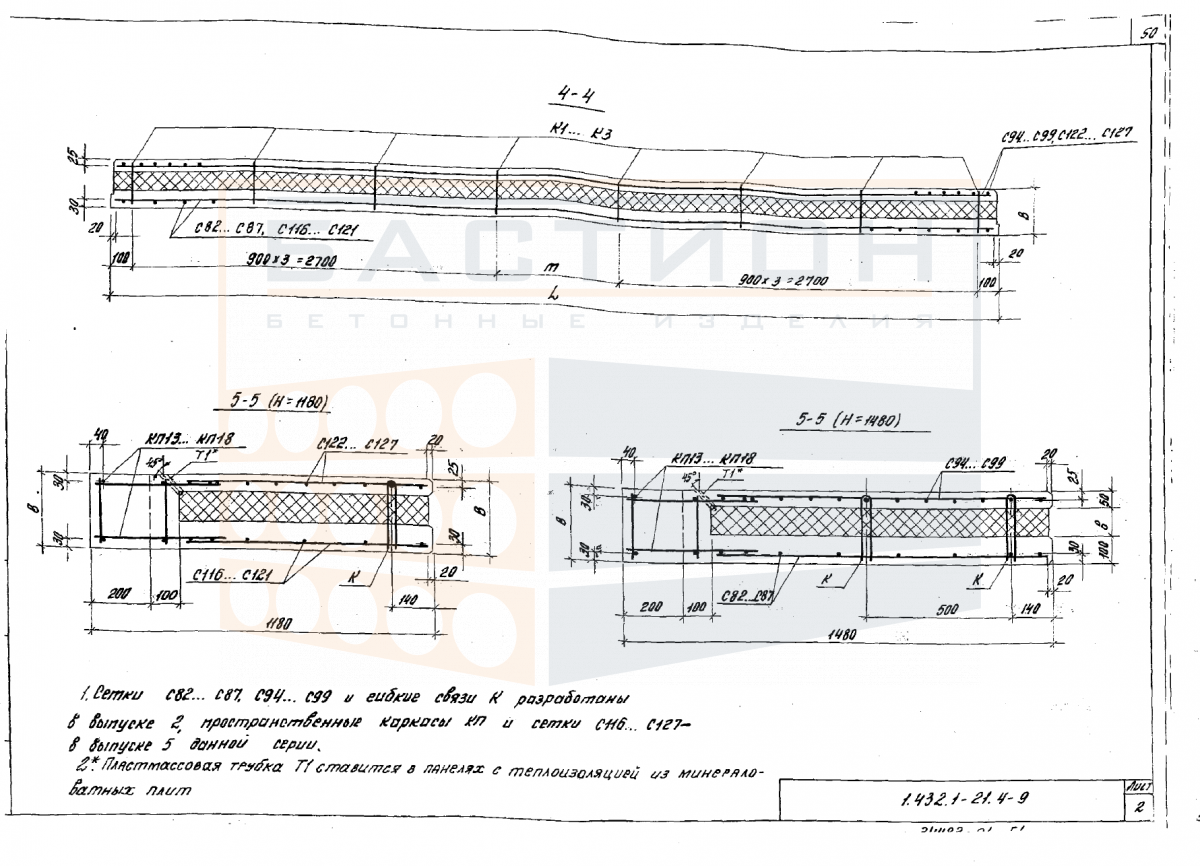

Панель цокольная трехслойная ПЦТ 63.15.2,5-5Т-61 (62) (П, М) — это сборное железобетонное изделие, предназначенное для устройства наружных стен подземной части зданий. Конструкция состоит из наружного и внутреннего слоев тяжелого бетона и среднего утеплителя, что обеспечивает теплозащиту и восприятие нагрузок от вышележащих конструкций. Изделие армируется стальными каркасами и сетками, прочность бетона и арматуры соответствует проектной документации.

Панели применяются в жилых и общественных зданиях с подвальными или техническими этажами. Устанавливаются на фундаментные блоки или ленточные фундаменты, образуя ограждающую конструкцию цоколя. Неправильный подбор типоразмера или нарушение технологии монтажа могут привести к снижению несущей способности и потере теплозащитных свойств.

Область применения и технические особенности

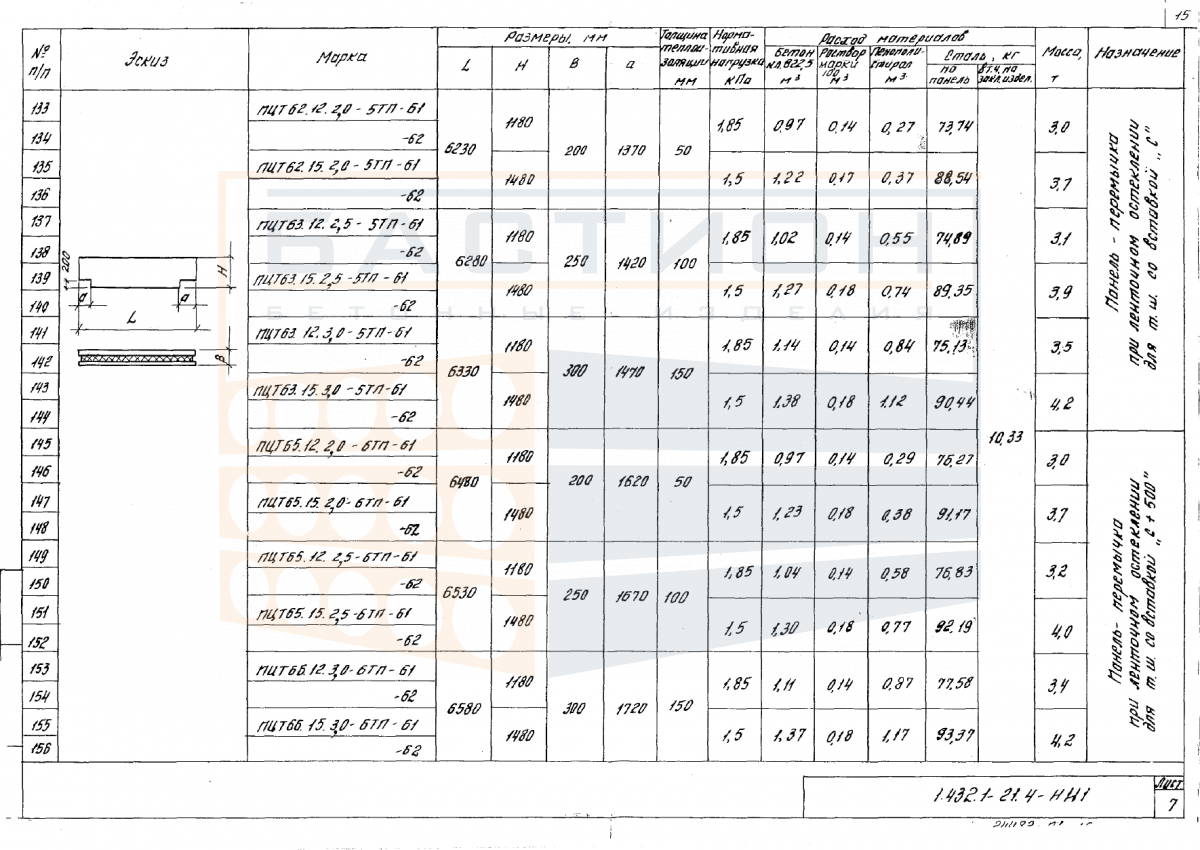

Монтаж панелей выполняется по серии 1.432.1-21 вып. 4 и ГОСТ 31310-2015, которые регламентируют размеры, армирование и правила установки. Изделие длиной 6280 мм, шириной 1480 мм и высотой 250 мм массой 3900 кг предназначено для стен цоколя с шагом несущих конструкций по проекту.

• Трехслойная конструкция обеспечивает совмещение несущей и теплозащитной функций в одном элементе, что сокращает сроки возведения цокольной части.
• Панели оснащены монтажными петлями и закладными деталями для строповки и соединения с соседними элементами и перекрытиями.
• Установка производится на выверенный слой цементно-песчаного раствора с обязательной фиксацией проектного положения до омоноличивания стыков.
• При монтаже следует обеспечить плотное прилегание панелей друг к другу и к фундаменту для предотвращения продувания и промерзания.
• Вертикальные швы между панелями заполняются бетоном класса по проекту с последующим уплотнением и утеплением вкладышами.
• Допускается установка панелей в цокольных стенах с внутренней или наружной стороны с учетом проекта, при этом рабочая арматура должна быть защищена от коррозии.
• Масса 3900 кг требует использования крана соответствующей грузоподъемности и применения траверс для равномерного распределения усилий при подъеме.

Соблюдение проектных требований к монтажу и стыковке обеспечивает долговечность ограждающей конструкции и исключает мостики холода.

Правила хранения и транспортировки изделия

Панели хранятся на спланированной площадке с твердым покрытием в горизонтальном положении на деревянных прокладках, уложенных в местах расположения монтажных петель. Высота штабеля не должна превышать двух рядов для панелей длиной более 6 м. Между рядами устанавливаются прокладки толщиной не менее 50 мм, расположенные строго по вертикали.

Транспортировка осуществляется в горизонтальном положении с опиранием на деревянные поддоны и фиксацией ремнями для исключения смещения. Запрещается перевозка навалом или с опиранием на незащищенные грани. Подъем и погрузка выполняются за монтажные петли с использованием траверс, обеспечивающих равномерное натяжение строп.
