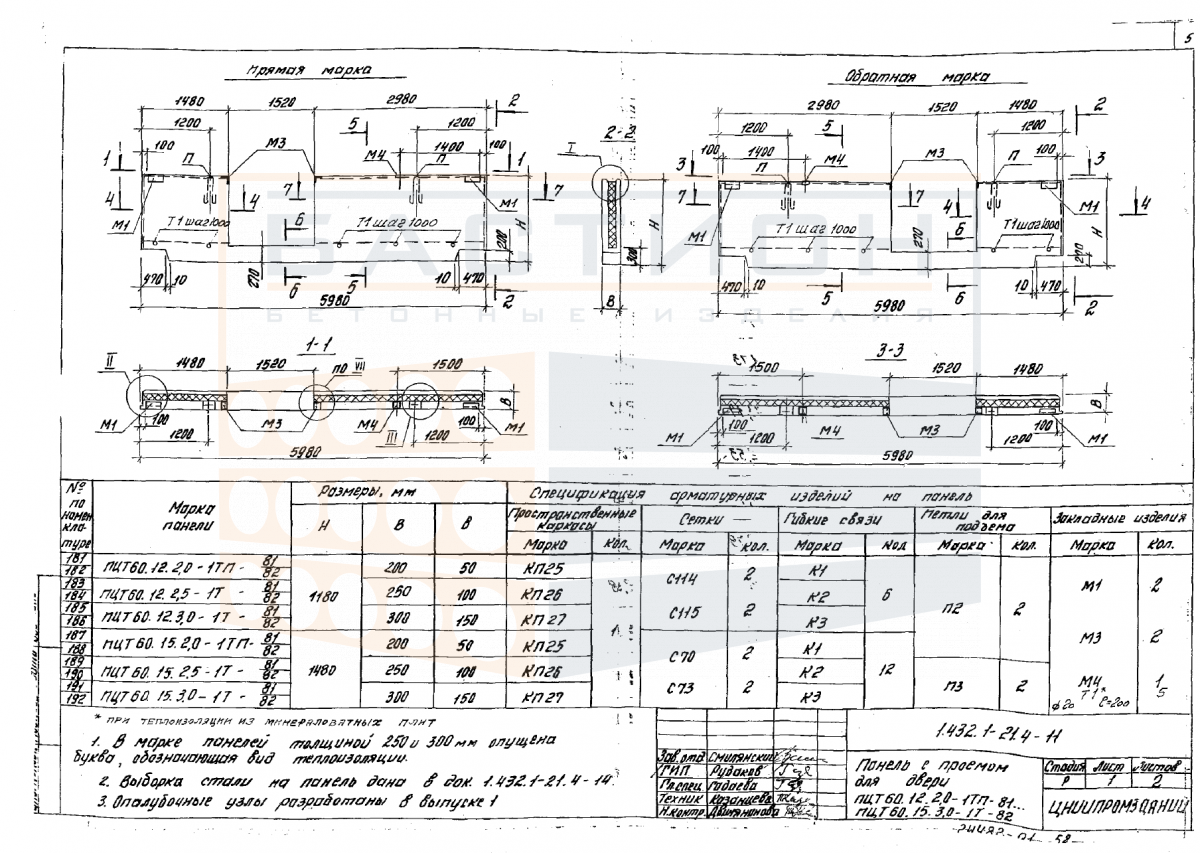

Панель цокольная трехслойная ПЦТ 60.15.3,0-1Т-81 (82) (П, М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.15.3,0-1Т-81 (82) (П, М) — это железобетонное изделие, предназначенное для устройства цокольного этажа зданий. Конструкция выполняет ограждающую и несущую функцию, воспринимая нагрузки от вышележащих стен и передавая их на фундамент. Трехслойное исполнение обеспечивает теплозащиту за счет внутреннего слоя утеплителя, что исключает дополнительное утепление цоколя. Изделие изготавливается из тяжелого бетона с внутренним стальным армированием по серии 1.432.1-21 выпуск 4.

Панели применяются в подземной части зданий любого назначения при наличии агрессивных грунтовых вод и сезонного промерзания. Основные воздействия — боковое давление грунта, перепады температур и влажность. Неправильный выбор или монтаж панели может привести к нарушению теплового контура, появлению трещин и промерзанию цоколя. Размеры панели — 5980 мм в длину, 1480 мм в ширину и 300 мм в высоту, масса 3400 кг, что требует применения грузоподъемной техники соответствующей грузоподъемности.

Область применения и технические особенности

Монтаж панелей производится на выровненное основание фундамента с обязательным нанесением гидроизоляционного слоя. Сопряжение панелей между собой осуществляется через сварные закладные детали, расположенные по боковым граням. Для обеспечения герметичности швов применяются уплотнительные прокладки и заполнение цементным раствором. После установки панели фиксируются временными распорками до полного замоноличивания стыков.

• Назначение — ограждение и утепление цокольного этажа, восприятие горизонтального давления грунта и вертикальных нагрузок от вышележащих конструкций.
• Условия применения — здания с подвалом или техническим подпольем, в том числе на просадочных и пучинистых грунтах при условии выполнения дренажа и гидроизоляции.
• Ограничения — не допускается использование панелей без проекта, учитывающего фактические нагрузки; монтаж при отрицательных температурах требует применения противоморозных добавок.
• Монтаж — установка на слой цементно-песчаного раствора толщиной не менее 20 мм с выверкой вертикальности; закладные детали свариваются по проекту.
• Стыковка — вертикальные швы заполняются бетоном класса не ниже B15; горизонтальные швы герметизируются мастикой или уплотнительной лентой.
• Типичная ошибка — установка без гидроизоляции нижней грани, что приводит к капиллярному подсосу влаги и разрушению арматуры.

Соблюдение проектных решений при монтаже обеспечивает долговременную эксплуатацию панелей без потери несущей способности и теплозащитных свойств. Все работы должны выполняться по рабочей документации с контролем прочности стыков.

Правила хранения и транспортировки изделия

Панели хранятся на складе в горизонтальном положении штабелями высотой не более двух рядов. Под нижний ряд укладываются деревянные прокладки толщиной не менее 100 мм, исключающие контакт с землей. Между рядами устанавливаются прокладки из пиломатериала строго по вертикали над нижними. Рабочие поверхности и закладные детали защищаются от загрязнения и коррозии.

Транспортировка осуществляется в вертикальном или наклонном положении в специальных кассетах или пирамидах с жесткой фиксацией. Запрещается перевозка панелей навалом или с опиранием на углы и ребра. Погрузка и разгрузка производятся с использованием траверс, обеспечивающих равномерное распределение усилий. Удары и сбросы не допускаются.
