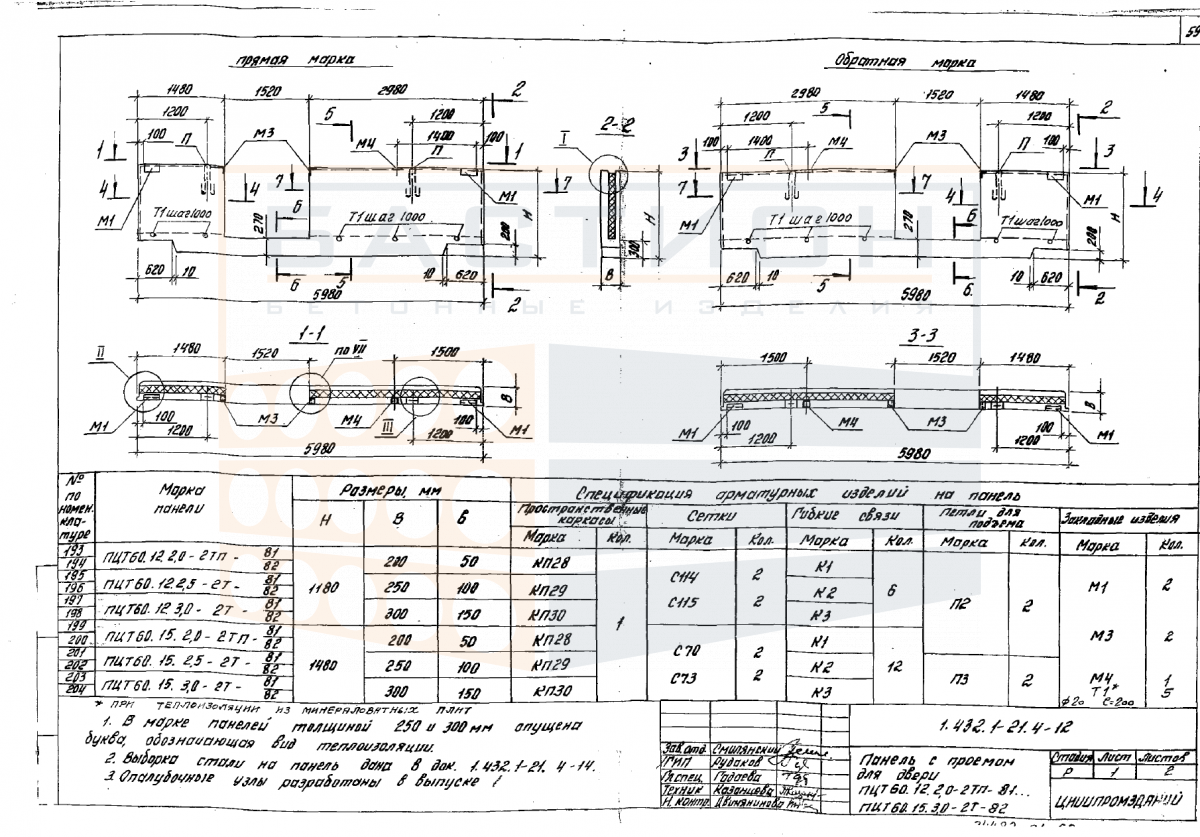

Панель цокольная трехслойная ПЦТ 60.15.2,5-2Т-81 (82) (П, М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 60.15.2,5-2Т-81 (82) (П, М) — это железобетонное изделие, применяемое в качестве наружного ограждения подземной части зданий. Конструкция включает наружный и внутренний слои из тяжелого бетона с промежуточным теплоизоляционным слоем, что обеспечивает несущую способность и теплозащиту цокольного узла. Армирование выполняется стальными каркасами, воспринимающими эксплуатационные нагрузки.

Изделие рассчитано на установку в цокольных этажах жилых и общественных зданий по серии 1.432.1-21 вып.4. Панель воспринимает вертикальные нагрузки от вышележащих стен и передает их на фундамент, одновременно защищая подвал от промерзания и грунтовой влаги. Ошибки при подборе или монтаже панели могут привести к нарушению теплового контура или снижению несущей способности узла.

Область применения и технические особенности

Монтаж панели выполняется на цементно-песчаный раствор по выровненному основанию фундамента. Сопряжение с соседними панелями и вышележащими конструкциями осуществляется через монтажные петли и закладные детали, расположенные по торцам. Вертикальное положение контролируется отвесом, плоскостность — уровнем. Для обеспечения устойчивости в период монтажа панели фиксируют временными связями.

• Панель применяется в цокольных этажах зданий с подвалом или техническим подпольем, где требуется совмещение несущей и теплозащитной функций.
• Конструкция предусматривает опирание на ленточный фундамент или фундаментные балки с шириной опорной части не менее расчетной.
• Габариты панели (5980×1480×250 мм) позволяют перекрывать стандартные пролеты между осями несущих стен без устройства дополнительных опор.
• Наружный слой обладает морозостойкостью, достаточной для эксплуатации в климатических условиях умеренной полосы; точная марка задается проектом.
• Монтажные петли, расположенные в верхней зоне, используются для строповки при подъеме и выверке положения панели перед окончательной фиксацией.
• Стыки между панелями заполняются герметизирующими материалами и утеплителем для предотвращения промерзания и продувания.
• После установки швы оштукатуриваются или закрываются отделочными панелями для защиты от атмосферных воздействий.

Выполнение монтажных работ с соблюдением проектных узлов обеспечивает долговременную эксплуатацию панели без потери теплозащитных свойств и несущей способности.

Правила хранения и транспортировки изделия

Панели хранятся в горизонтальном положении на ровной площадке с отсыпкой из песка или щебня. Между рядами укладываются деревянные прокладки из бруса сечением не менее 100×100 мм, располагаемые строго по линии монтажных петель. Высота штабеля назначается по расчету на устойчивость, но не более 2-3 рядов во избежание повреждения нижних элементов. Каждая панель должна опираться не менее чем на две прокладки, исключающие касание бетоном земли.

Транспортировка производится в горизонтальном положении на специализированных панелевозах с фиксацией от сдвига. Перевозка навалом запрещена. Погрузка и выгрузка выполняются с использованием строп за все монтажные петли одновременно, с защитой кромок от сколов. Разгрузка сбрасыванием или подтаскиванием не допускается. При перевозке в зимних условиях панели предварительно очищаются от снега и наледи для обеспечения надежного сцепления страховочных элементов.
